Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger.
I tilfælde af manglende overholdelse af
sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.
Beregnet anvendelse
El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i hårdt og blødt træ samt i
spån- og fiberplader. Det er muligt at udføre vandrette ge-
ringsvinkler på – 60 ° til +60 ° samt lodrette geringsvinkler på
– 1 ° til +47 ° .
Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.
1
Skala til visning af afstand mellem savklinge og paralle-
lanslag
8
2
Skydeslæde
3
Vinkelanslag
4
Bæregreb
5.1
Beskyttelsesskærm med klemmearm *
5.2
Beskyttelsesskærm med klemmeskrue og side-
beskyttelse *
6
Opsugningsstuds på beskyttelsesskærm
7
Spaltekniv
8
Parallelanslag
9
Styrenot til vinkelanslag
10
Bordforlængerstykke
11
Sideland
12
Fastgørelsesmøtrik til afdækning af savklingedepot og til
ophængning af føringsstok
13
Føringsstok
14
Afdækning af savklingedepot
15
Ringnøgle (24 mm; 23 mm)
16
Boringer til montering
17
Savbord
18
Spændegreb til sideland
19
Håndhjul
20
Håndsving til løftning og sænkning af savklinge
Brug sikkerhedsbriller.
Smid ikke el-værktøj ud sammen med det
almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2002/96/EF
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles se-
parat og genbruges iht. gældende miljøfor-
skrifter.
Overhold målene på savklingen. Huldiameteren skal passe til
værktøjsspindlen uden slør. Brug hverken reduktionsstykker
eller adaptere.
Vær i forbindelse med skift af savklingen opmærksom på, at
snitbredden ikke er mindre end 2,3 mm og savklingetykkel-
sen ikke er større end 2,3 mm. Ellers er der fare for, at
spaltekilen (2,3 mm) sætter sig fast i emnet.
Den max. mulige emnehøjde er 79 mm.
Venstre side
Viser låsearmens stilling til låsning af sav-
klingen og til indstilling af den lodrette
geringsvinkel (savklingen kan svinges).
Højre side
Viser håndhjulets drejeretning til ned-
sænkning (
Transportstilling
) og løftning
(
Arbejdsstilling
).
Viser fingerskruens drejeretning til fast-
gørelse/løsning af vinkelanslaget på
skubbebordet.

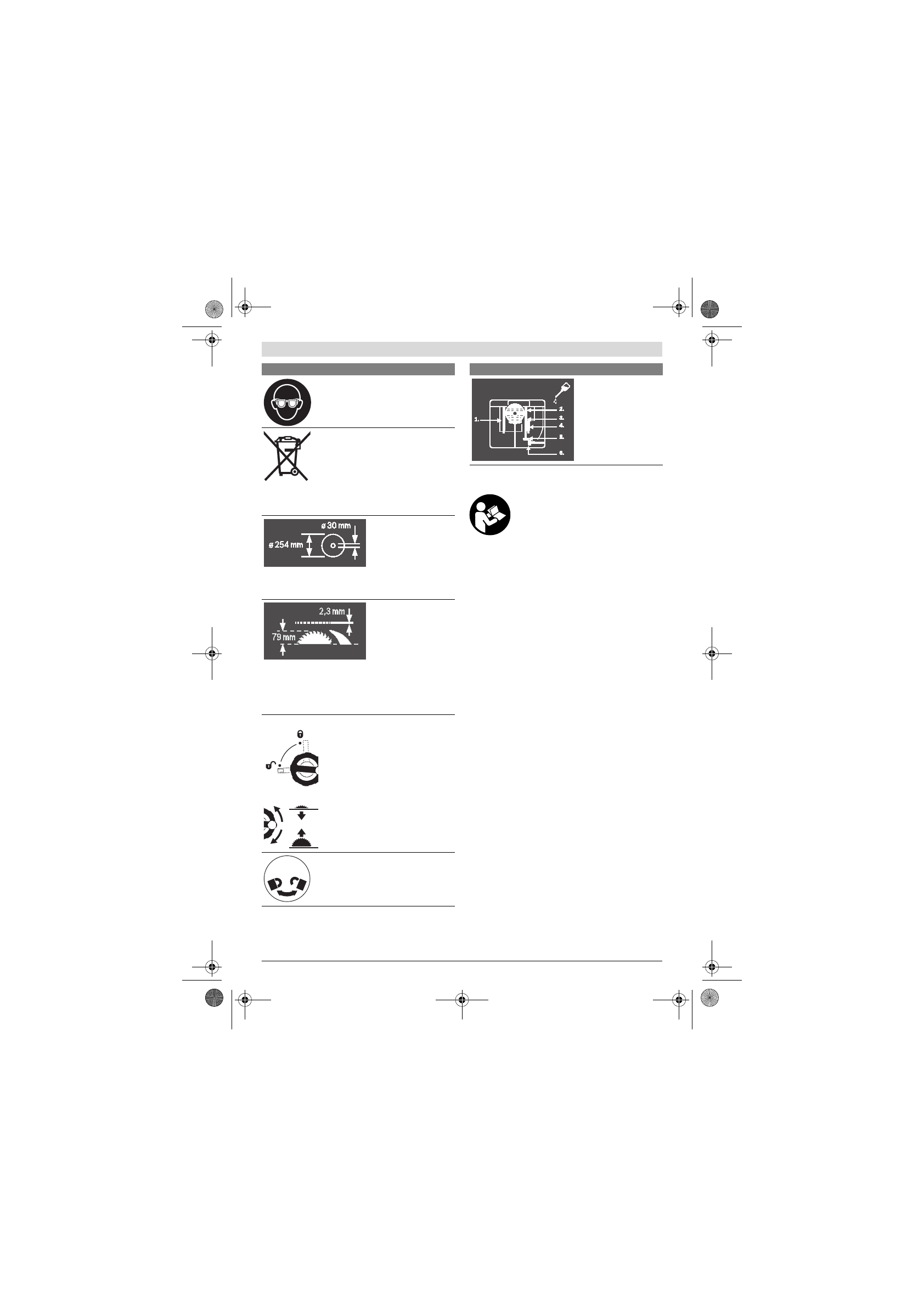

Symboler og deres betydning
Åbn efter behov bundpla-
den og smør el-værktøjet
med olie de markerede
steder.
Symboler og deres betydning
