8

MOUNTING OF THE COOKER HOOD
EA 642

There are two ways of installation of the
cooker  hood:  on  the  wall  and  under  a
wall unit.

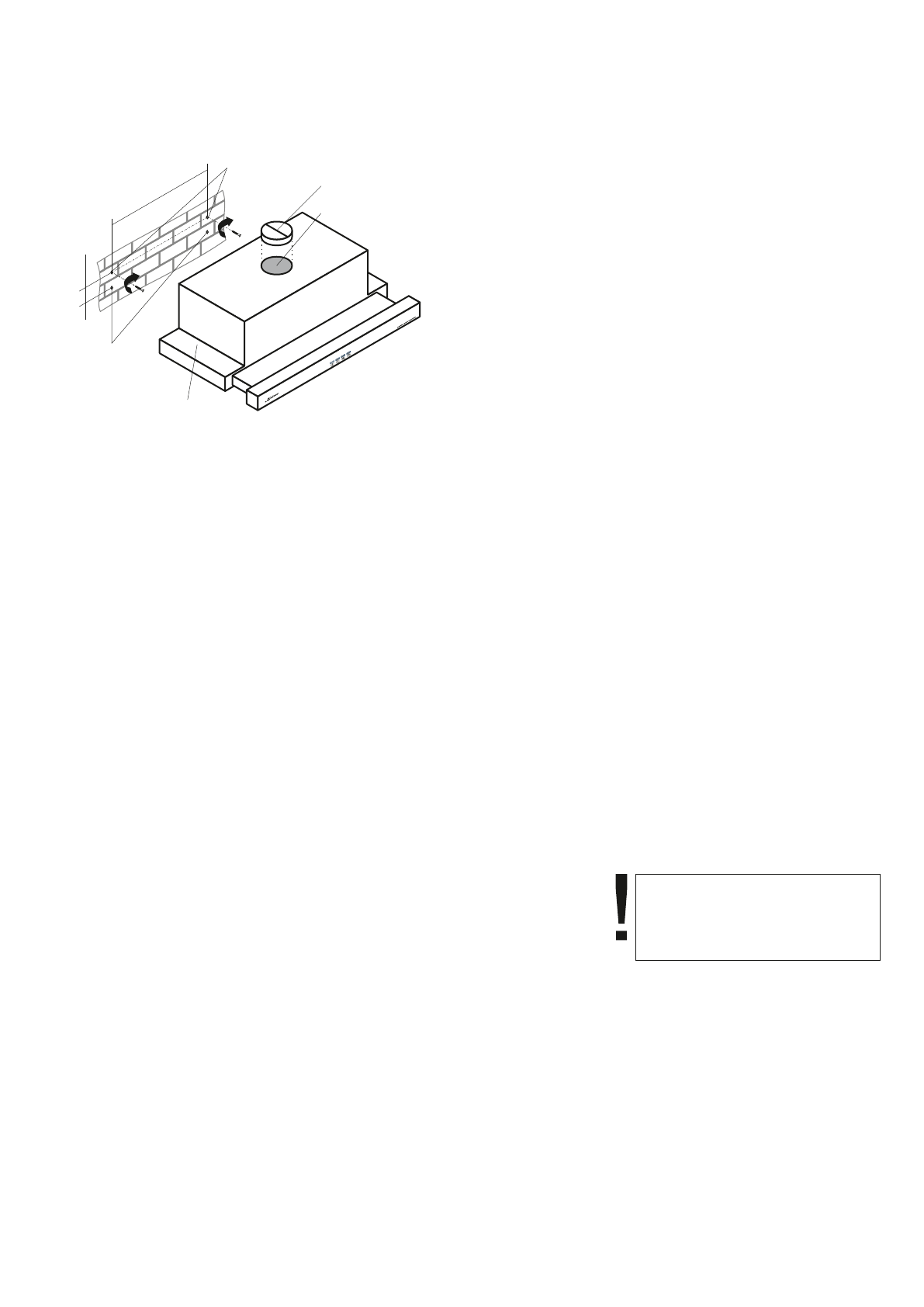

Mounting on the wall

  •  Trace  a  vertical  line  on  the  wall  to

indicate  the  centre  of  the  cooker
plate.

  •  Place the hood body

1

 on the wall to

get  min  650  mm  from  the  cooker
p l a t e   ( s e e   p .   1 4 ) .   L e v e l   i t
horizontally.  Use  the  bottom  of  the
rear side of the hood as ruler to trace
the line.

  •  Measure  a  distance  between  the

hood’s bottom and the top holes

2

.

Trace a horizontal line on the wall on
the same distance above the bottom
line. Mark the mounting holes on the
wall: 496 mm between the holes or
248 mm between each hole and the
central line.

  •  Drill  the  holes  using  a  drill  of  Ø  8

mm, drive the plugs in and then tight
the screws.

  •  Drill the holes

3

 under 90 mm of  the

top holes

2

. Drive the plugs.

  •  Hang  the  cooker  hood

1

  on  the

screws

2

.

  •  Tight  the  screws  in  the  holes

3

,

operate  from  the  inside  of  the
cooker hood.

  •  Mount  the  V-flap

4

  on  the  exhaust

outlet of the cooker hood

5

.

4

3

1

5

496

9

0

2

EN

Attention!

Before the beginning of

the  operation  it  is  obligatory  to
r e m o v e   a n   a d a p t e r   i n s i d e   t h e
cooker hood.
