Посібник з експлуатації й установки actoSTOR 0020046340_02

15

16

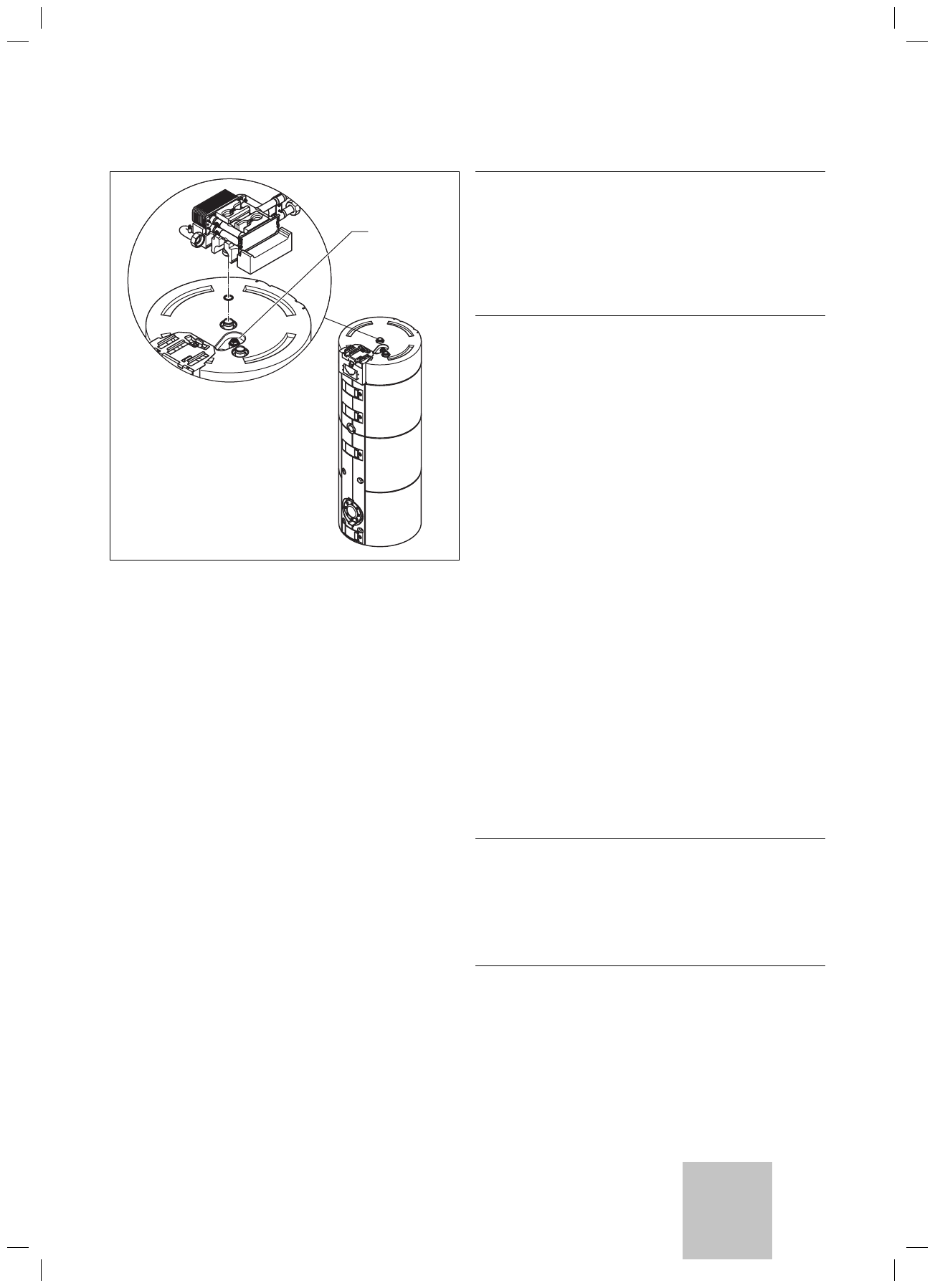

Мал. 5.12 Положення аноду з накладанням струму

Для здійснення окремого сполучення дотримуйтеся наступного
порядку дій:

Щоб сполучити дроти щупів, вставте позначений кольором
штекер у відповідно позначене сполучення T1, T3, та T4.
Для приєднання дротів аноду сполучіть жили, що виходять з
електричної розподільної коробки до кінців аноду з накладан-
ням струму (

16

).

Для підключення нагнітального насоса гарячої води вставте
штепсель із кольоровим маркуванням у роз’єм P1 із відповід-
ним кольоровим маркуванням.
Щоб сполучити щуп накопичувача, вставте VR 10, що входить
у поставку з штекером ProE у відповідно сполучення Т2.
Проведіть дроти щупа накопичувача через лівий кабельний
канал з електричної розподільної коробки.
Вставте щуп у трубу щупу у нижній третині actoSTOR.

i

  Для підключення нагнітального насосу опалюваль-

ного контуру спочатку замініть його штепсель на
штепсель, який входить до комплекту постачання.
Штекер вставити у сполучення P2.

При цьому дотримуйтеся наступного порядку дій:

Зніміть наявний штекер.
Проведіть провід через правий кабельний канал.

>

>

>

>

>

>

>
>

b

Обережно!
Можливе пошкодження майна внаслідок нена-
лежного встановлення електричної системи!

Неналежне встановлення електричної системи може
стати причиною пошкоджень електричних з’єднань і
функціональних несправностей.

Підключайте штепсель відповідно до схеми підклю-
чень в цій інструкції.

Приєднати штекер Р2 до кабелю.
Закріпіть кабель в пристосуванні для зменшення розтягування.
Вставте штекер у сполучення Р2.

5.8.2  Виконання підключень монтажним підприємством

Потім приєднати наступні дроти на місці установки:

дріт мережі (дріт з захисною оболонкою, 1,5 мм

2

 діаметр) до

мережевого сполучення,
дріт E шини (дріт з захисною оболонкою, 0,75 мм

2

 діаметр)від

регулятора до сполучення E-шини.

i

  З'єднувальні проводи 230 В та дроти шини, почина-

ючи з довжини 10 м. повинні прокладатися окремо.

5.8.3  Підключення додаткових приладів

Можна додатково приєднати до регулятору наступні прилади:

додатковий аварійний вихід для зовнішнього сигналізаційного
приладу,
комунікаційну систему vrnetDIALOG.

Аварійний вихід

Через аварійний вихід можна експлуатувати опціонально зовніш-
ній сигналізаційний прилад (звуковий або світловий сигнал) з
максимальною потужністю 100 Вт. Він активується при збої
роботи аноду або зменшенні потужності гарячої води.

b

Обережно!
Можливі пошкодження майна внаслідок вико-
ристання неналежного сигнального пристрою!

Неналежний сигнальний пристрій може бути
пошкоджений під час експлуатації.

Переконайтеся, що зовнішній сигнальний пристрій
придатний для використання з напругою 230 В.

i

  Щоб приєднати зовнішній сигналізаційний прилад,

необхідно спочатку приєднати штекер, що поста-
чається.
Штекер вставити у сполучення AL.

Підключіть штекер до сполучення зовнішнього сигналізаційного
приладу.

>

>
>
>

–

–

–

–

>

>
