Посібник з експлуатації й установки actoSTOR 0020046340_02

13

5.7

Здійсенння гідравлічної установки

Приєднайте actoSTOR наступним чином:

Встановіть водопровід холодної води з необхідними пристро-
ями безпеки.
Між патрубком водонагрівача і групою безпеки вмонтовуйте
трійник для спорожнення водонагрівача.
Приєднайте до трубопроводу холодної води трійник для спо-
рожнення накопичувача між накопичувачем та групою без-
пеки.
Приєднайте трубопровід гарячої води.
При потребі приєднайте циркуляційний трубопровід з цирку-
ляційним насосом.
Приєднайте лінію подачі теплоносія та нагнітальний насос
опалювального контуру до лінії подачі тепла в теплообмінник.
Приєднайте зворотну лінію опалення.
Збезповітріть лінію подачі опалення та зворотну лінію.

a

 Небезпека!

Небезпека обварювання внаслідок неправиль-
ного монтажу продувального трубопроводу
запобіжного клапана!

Неправильний монтаж продувального трубопроводу
запобіжного клапана може призвести до виходу
гарячої води або пари.

Забезпечте дотримання наведених нижче пунктів
під час монтажу.

Продувочний трубопровід запобіжного клапана повинен бути
встановлений у розмірі вихідного отвору запобіжного клапана
в незамерзаючому оточенні.
Скидна лінію повинна бути виведена з ухилом.
Скидна лінія може мати максимум два коліна і бути в дов-
жину максимум 2 м.
Вмонтовуйте скидну лінію так, щоб під час спуску запобіжного
клапану люди не наражалися на небезпеку ошпарювання
гарячою водою або парою.

b

 Обережно!

Небезпека пошкоджень майна внаслідок
несправного запобіжного клапана!

Несправний або вимкнений запобіжний клапан
може стати причиною пошкоджень пристрою
actoSTOR і навіть порушення герметичності.

Переконайтеся, що між пристроєм actoSTOR і
запобіжним клапаном відсутня запірна арматура.
Регулярно приводьте в дію запобіжний клапан,
щоб попередити функціональні несправності
внаслідок відкладень вапняку.

i

  Щоб зменшити втрати енергії, трубопроводи опа-

лення та гарячої води необхідно забезпечити теплоі-
золяцією відповідно до EnEV.

>

>

>

>
>

>

>
>

>

–

–
–

–

>

>

5.8

Виконання електромонтажу

13

11

12

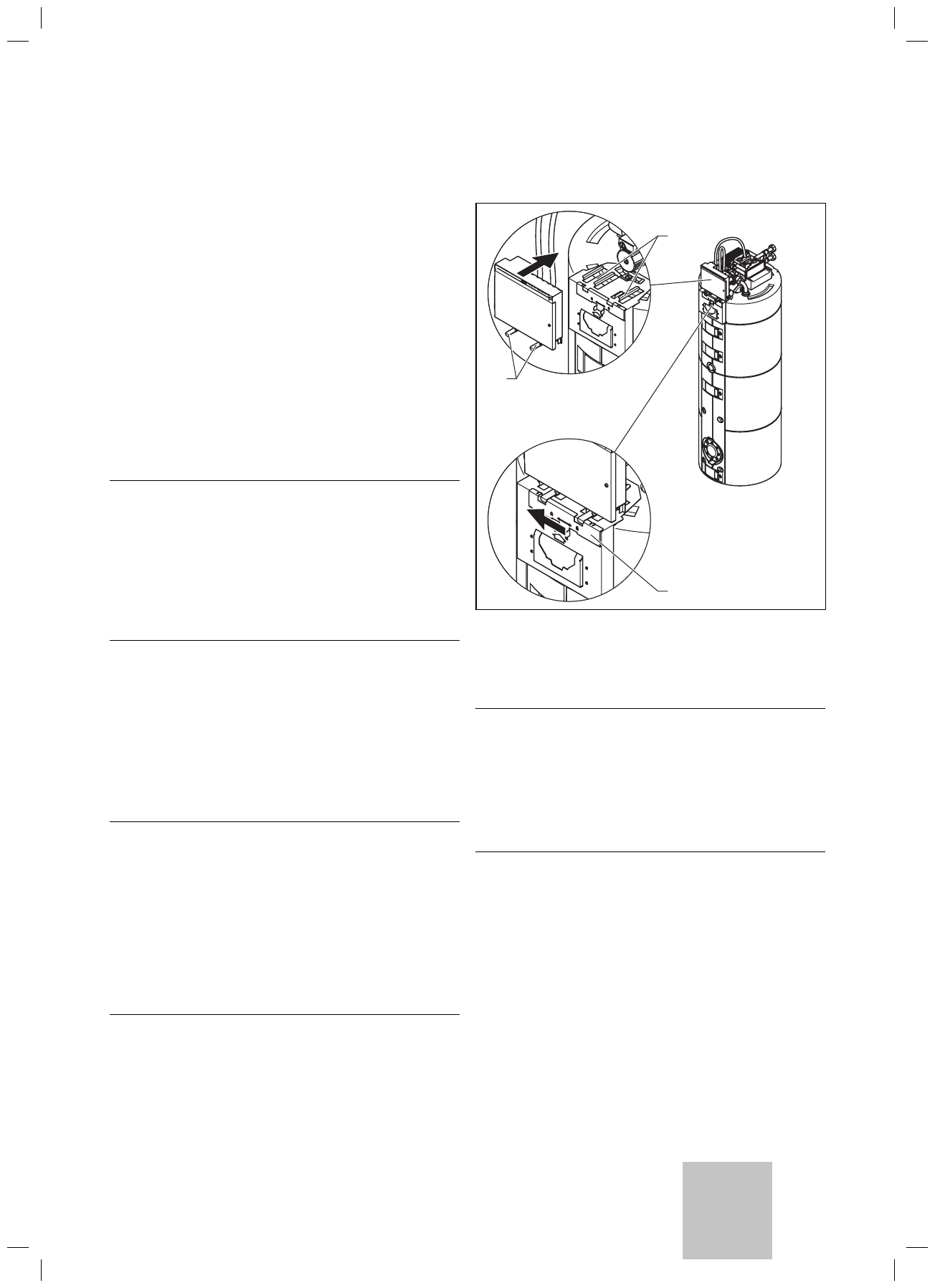

Мал. 5.9 Кріплення розподільної коробки

Насуньте опорні планки (

13

) на електричній розподільній

коробці до упору в направляючу (

11

) у кришці.

Зсуньте блокування (

12

) ліворуч.

e

 Небезпека!

Небезпека для життя у зв’язку з
ураженням електричним струмом у разі контакту
з лініями та з’єднаннями, які знаходяться під
напругою!

Виконувати монтажні роботи можна лише після від-
ключення ліній від напруги.

Спочатку завжди вимикайте електричне живлення.

Необхідно дотримуватися при електромонтажі приписів VDE,
розпорядження місцевого підприємства енергопостачання, а
також даних на маркувальній табличці.
actoSTOR повинен бути підключений через тверде уведення й
роз'єднувальний пристрій з отвором контактів не менш 3 мм по
всіх полюсах на місці установки (наприклад, запобіжник). При-
лад необхідно приєднати до запобіжного дроту.

>

>

>

Монтаж та установка 5
