Опис приладу

Водонагрівач actoSTOR VIH RL - це непрямоопалюваний водона-
грівач за принципом пошарового навантаження. actoSTOR VIH
RL утворює з регуляторами VRC 430, 630/2, VRS 620/2, а
також VRT 392 ідеальну комбінацію з опалювальними прила-
дами від 35 кВт до 160 кВт.
Дотримуйтеся, будь ласка, вказівок з установки у розділі 2.3,
щоб можна було використовувати всі функції цієї налаштованої
системи.

actoSTOR VIH RL можна комбінувати з наступними опалюваль-
ними приладами:

atmoVIT
ecoVIT
atmoCRAFT
ecoCRAFT
iroVIT
icoVIT
atmoTEC
ecoTEC
GP
Опалювальні прилади інших виробників.

Дотримуйтеся при цьому цих інструкцій.

2.2

Конструкція actoSTOR

1

2

3

4

5

6

10

9

 8

7

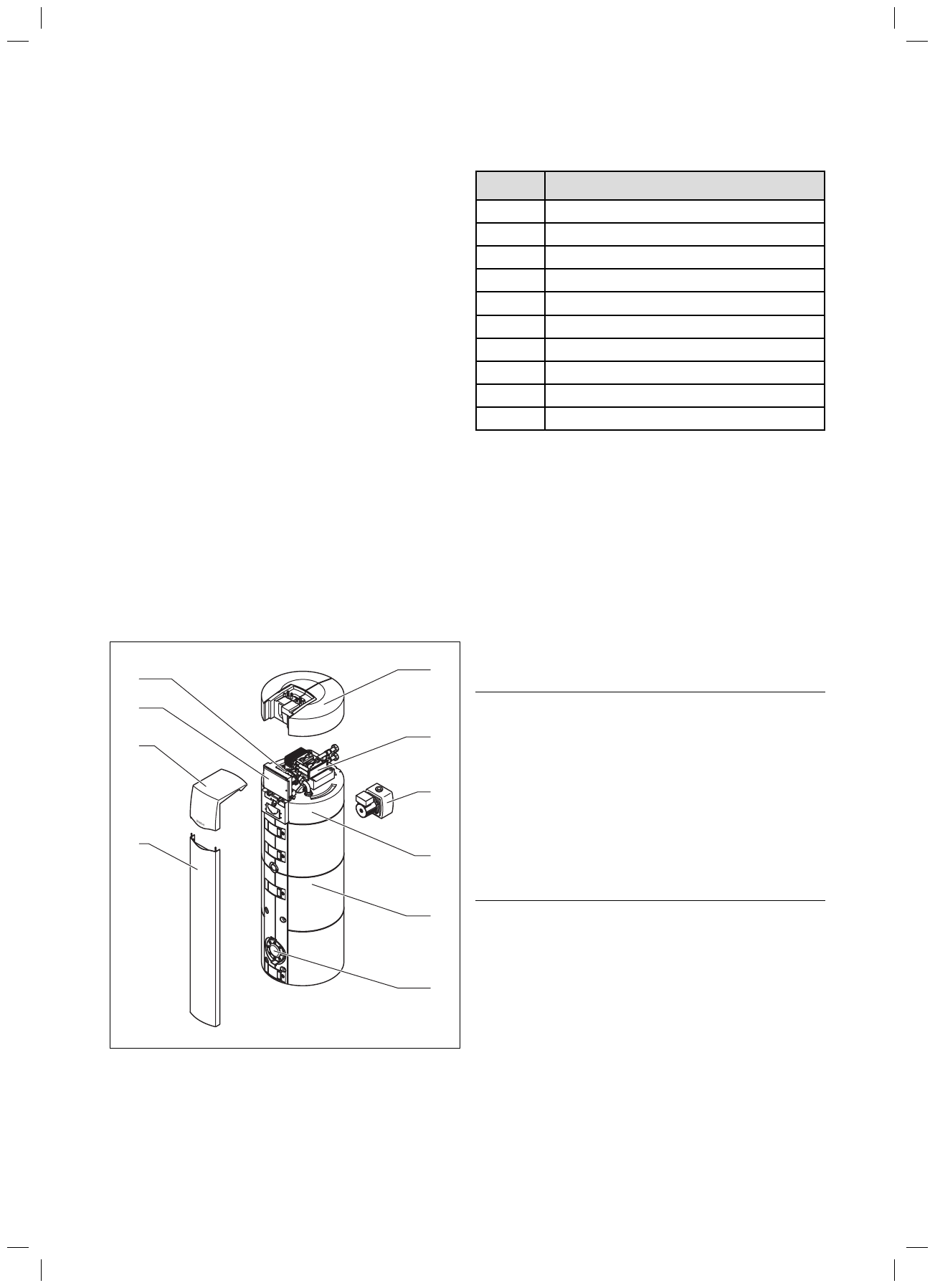

Мал. 2.1 Конструкція actoSTOR

–
–
–
–
–
–
–
–
–
–

Поз.

Позначення

1

Кришка

2

Гідравліка

3

Нагнітальний насос опалювального контуру

4

Верхнє ізолювання/облицьовування.

5

Бокове ізолювання/облицьовування.

6

Ревізійний отвір

7

Заглушка

8

Кришка

9

Електрична розподільна коробка

10

Нагнітальний насос гарячої води

Таб. 2.1 Конструкція actoSTOR

i

  Перевірте перед початком установки комплектність

та цілісність комплекту поставки!

2.3

Регулюючі прилади

Підігрів води actoSTOR VIH RL керується через внутрішню елект-
роніку. Температура гарячої води, а також тривалість увімкнення
системи підготовки теплої води та циркуляційного насоса
настроюються за допомогою контролера.

b

 Обережно!

Небезпека пошкоджень майна внаслідок вико-
ристання неправильного контролера!

Унаслідок використання неправильних контролерів
можуть виникати пошкодження пристрою actoSTOR
або самого контролера.

Експлуатуйте пристрій actoSTOR лише з остан-
німи моделями контролерів таких типів:
- VRC 430
- VRC 630 починаючи з VRC 630/2
- VRS 620 починаючи з VRS 620/2
- VRT 392

>

2 Опис приладу
