12

Посібник з експлуатації й установки actoSTOR 0020046340_02

5.6

Монтаж гідравліки

Щоб монтувати теплообмінник та насос для нагрівання води до
actoSTOR, на місці установки необхідно реалізувати наступні
передумови:

На контурі гарячої води необхідно монтувати вентиляційний
пристрій.
На контурі гарячої води необхідно монтувати запірний при-
стрій.
На накопичувачі необхідно монтувати пристрій для спорож-
нення.

i

  Щоб монтувати гідравліку, необхідно встановити на

actoSTOR верхнє ізолювання/облицювання.

Якщо верхнє ізолювання/облицювання демонтовано перед
транспортуванням, монтуйте його знову, як описано у роз-
ділі 5.2.2.
Вийміть гідравлічну систему повністю з чорними ізоляційними
частинами з транспортної упаковки.

9

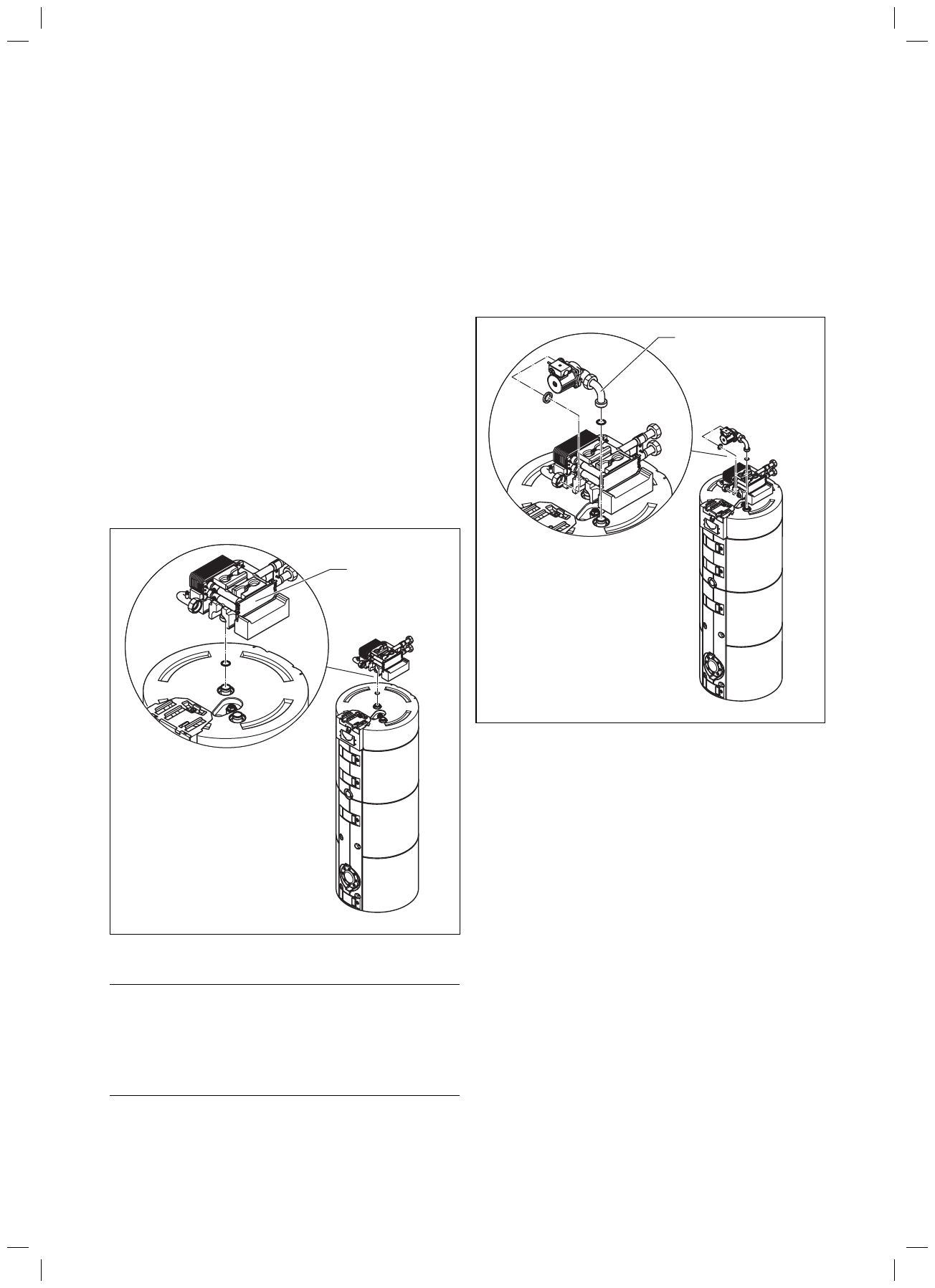

Мал.5.7 Монтаж гідравліки

b

Обережно!
Можливі пошкодження майна внаслідок витоків!

У разі несправності ущільнювальних кілець може виті-
кати вода, пошкоджуючи пристрій.

Слідкуйте за тим, щоб ущільнювальні кільця були в
бездоганному стані.

Адаптер та ущільнююче кільце містять трохи мастила.

–

–

–

>

>

>

При потребі змастіть ущільнююче кільце придатним для питної
води мастилом (арматурним мастилом).
Встановіть трубу гідравлічної системи, що веде вниз (

9

) з кіль-

цевим ущільненням до упору на середній патрубок actoSTOR.
Щоб вирівняти патрубки лінії подачі та відведення, оберніть
гідравліку.
Щільно насуньте на трубу гайку з накаткою.
Витягніть з упаковки насос нагрівання.

10

Мал. 5.8 Монтувати насос нагрівання

Встановіть трубу насосу нагрівання води, що веде вниз (

10

)

з кільцевим ущільненням до упору на передній патрубок
actoSTOR.
Щільно насуньте на трубу гайку з накаткою.
Встановіть ущільнення між насосом нагрівання та теплообмін-
ником.
Щільно затягніть накидну гайку відповідним гайковим ключем.

>

>

>

>
>

>

>
>

>

5 Монтаж та установка
