Посібник з експлуатації й установки actoSTOR 0020046340_02
11
5.5
Розміри приладу и патрубків
Ø H
b
A
t
B
C
D
F
G
E
h

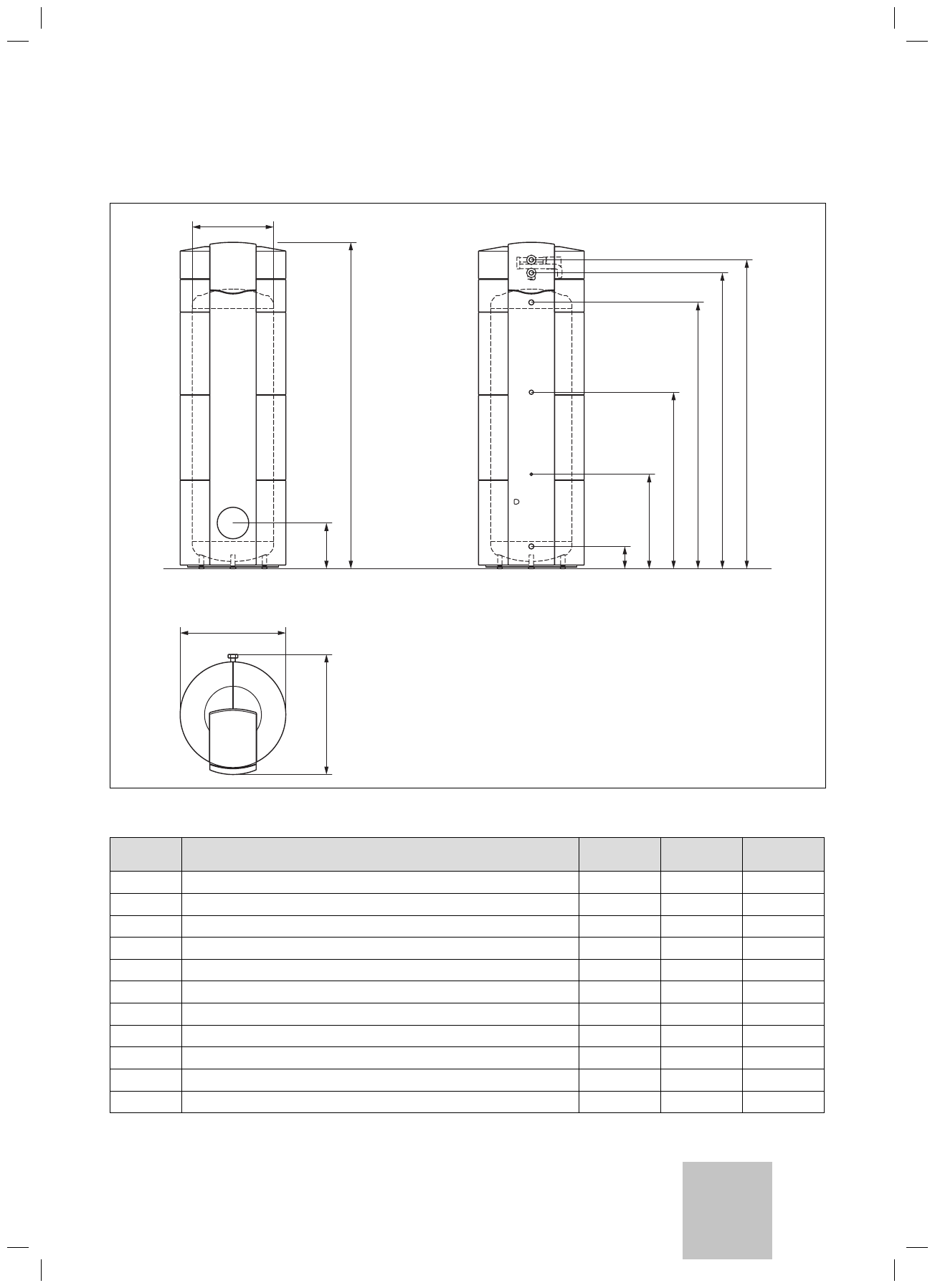

Мал. 5.6 Розміри приладу и патрубків
Позначення
VIH RL 300
[мм]
VIH RL 400
[мм]
VIH RL 500
[мм]
A
Ревізійний отвір ø 120
279
308
308
B
Холодна вода R 1 1/4
130
159
159
C
Гільза занурення для щупа опалення ø 12
581
510
610
D
Циркуляція R 3/4
1.086
862,5
1.062,5
E
Гаряча вода R 1 1/4
1.632
1.301
1.601
F
Накидна гайка лінії подачі опалення G 1 1/2
1.814
1.514
1.814
G
Накидна гайка зворотної лінії опалення G 1 1/2
1.894
1.594
1.894
ø H
діаметр накопичувача
500
650
650
B
Ширина (з ізоляцією/обшивкою)
660
810
810
T
Глибина
725
875
875
h
Загальна висота
2.004
1.704
2.004
Таб. 5.1 Розміри приладу і патрубків
Монтаж та установка 5
UA
