Руководство по эксплуатации и установке actoSTOR 0020046340_02
15
e
Опасно!
Опасность для жизни в связи с
поражением током на поврежденных кабелях!
При касании токоведущих кабелей и вводов с горя-
чими деталями гидравлической части может быть
повреждена изоляция кабелей.
Убедитесь в том, что кабели не касаются трубоп-
роводов и теплообменника.
Для этого введите кабели через верхнюю прорезь
в крышке (см. раздел 5.9).
b
Осторожно!
Возможный материальный ущерб из-за непра-
вильного электромонтажа!
Неправильно выполненный электромонтаж может
приводить к повреждениям электрических вводов и к
неполадкам.
Убедитесь в том, что при подключении соблюда-
ются следующие пункты.
При выполнении работ учитывайте размеры прибора
и подключений, приведенных на рисунке 5.6 и в таблице 5.1.
При выполнении работ учитывайте коммутационную схему,
приведенную на рисунке 5.14.
Убедитесь, что провода имеют зазор для движения около
10–20 см.
Убедитесь, что со следующих кабелей оболочка удаляется
максимум на 25 мм:
кабель подключения к сети
кабель циркуляционного насоса
кабель для сигнального выхода
AL
L N
L N
L N
L N
L N
L N
P2
P1
ZP
230V~
230V~
T4
T3
T2
T1
BUS
1 2
1 2
1 2
1 2 - +

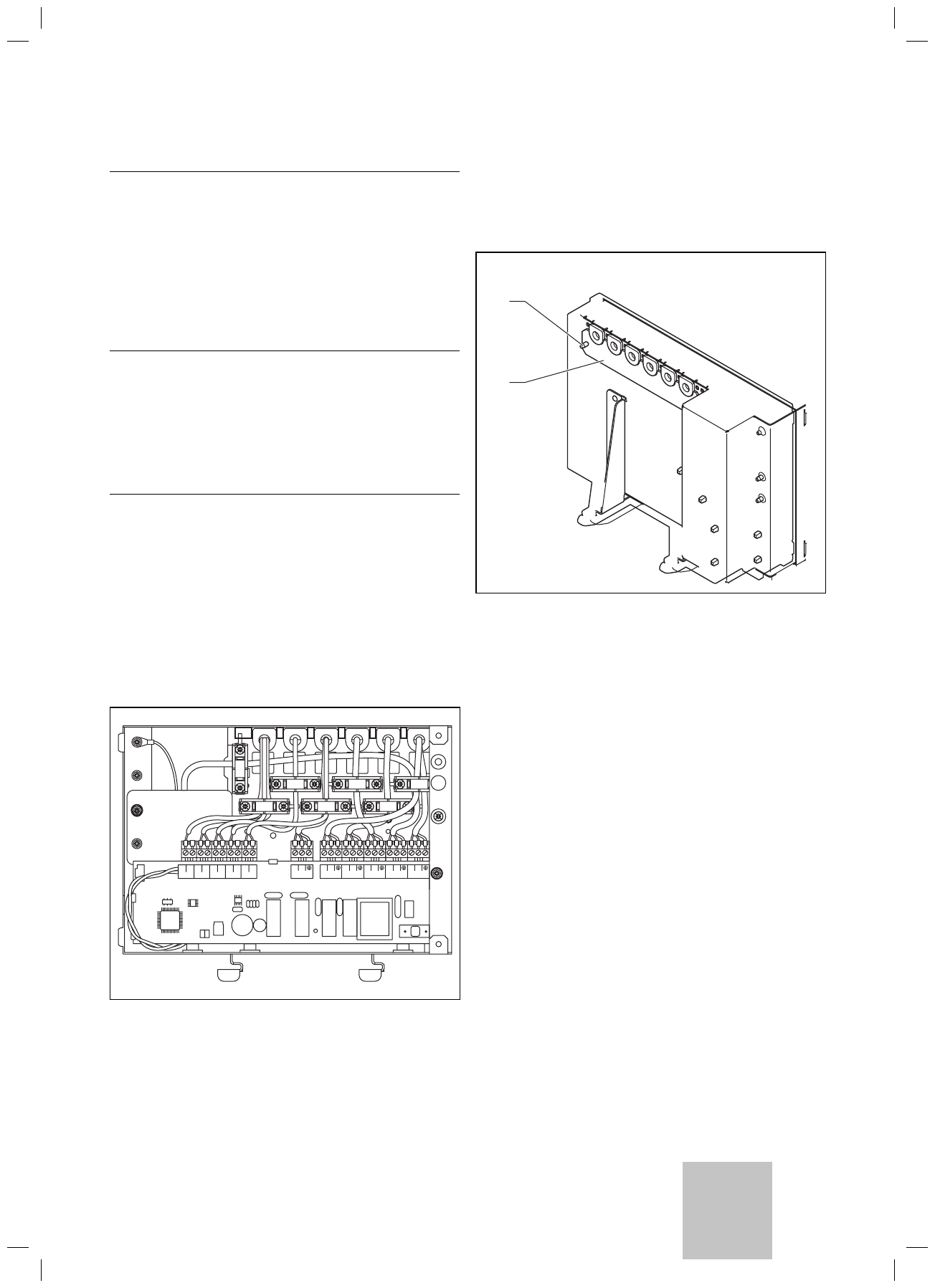

Рис. 5.10 Электроподключения actoSTOR
>
>
>
>
>
>
>
–
–
–
5.8.1 Подключение кабеля в электрораспределительной
коробке
Для подключения кабеля действуйте следующим образом:
15
14
Рис. 5.11 Крышка кабельных проходов
Ослабьте болт (
14
).
Удалите крышку (
15
).
Сделайте надрез на уплотнении кабельного ввода.
Выведите необходимый кабель через отверстие.
Протащите кабель через надрез в кабельном вводе.
Закрепите кабель в приспособлении для уменьшения растя-
жения.
Вставьте штекер в соответствующий разъем.
>
>
>
>
>
>
>
Монтаж и установка 5
RU
