14

Посібник з експлуатації й установки actoSTOR 0020046340_02

e

 Небезпека!

Небезпека для життя внаслідок ураження елект-
ричним струмом із пошкоджених кабелів!

У разі торкання ліній і з’єднань під напругою гаря-
чими частинами гідравлічної системи можливе
пошкодження ізоляції кабелів.

Переконайтеся, що кабелі не торкаються трубоп-
роводів і теплообмінника.
Для цього прокладайте кабелі через верхній про-
різ у кожусі (див. розділ 5.9).

b

Обережно!
Можливе пошкодження майна внаслідок нена-
лежного встановлення електричної системи!

Неналежне встановлення електричної системи може
стати причиною пошкоджень електричних з’єднань і
функціональних несправностей.

Забезпечте дотримання наведених нижче пунктів
під час підключення.

При роботах дотримуйтеся розмірів приладу, відповідно до
мал. 5.6 та табл. 5.1.
Дотримуйтеся при роботах схеми електричних з'єднань на
мал. 5.14.
Переконайтеся, що дроти забезпечують приблизно 10–20 см
зазору.
Переконайтеся, що з наступного кабелю видалено ізоляцію
максимум на 25 мм:

кабель приєднання до мережі
кабель циркуляційного насосу
кабель аварійного виходу

AL

L N

L N

L N

L N

L N

L N

P2

P1

ZP

230V~

230V~

T4

T3

T2

T1

BUS

1 2

1 2

1 2

1 2 - +

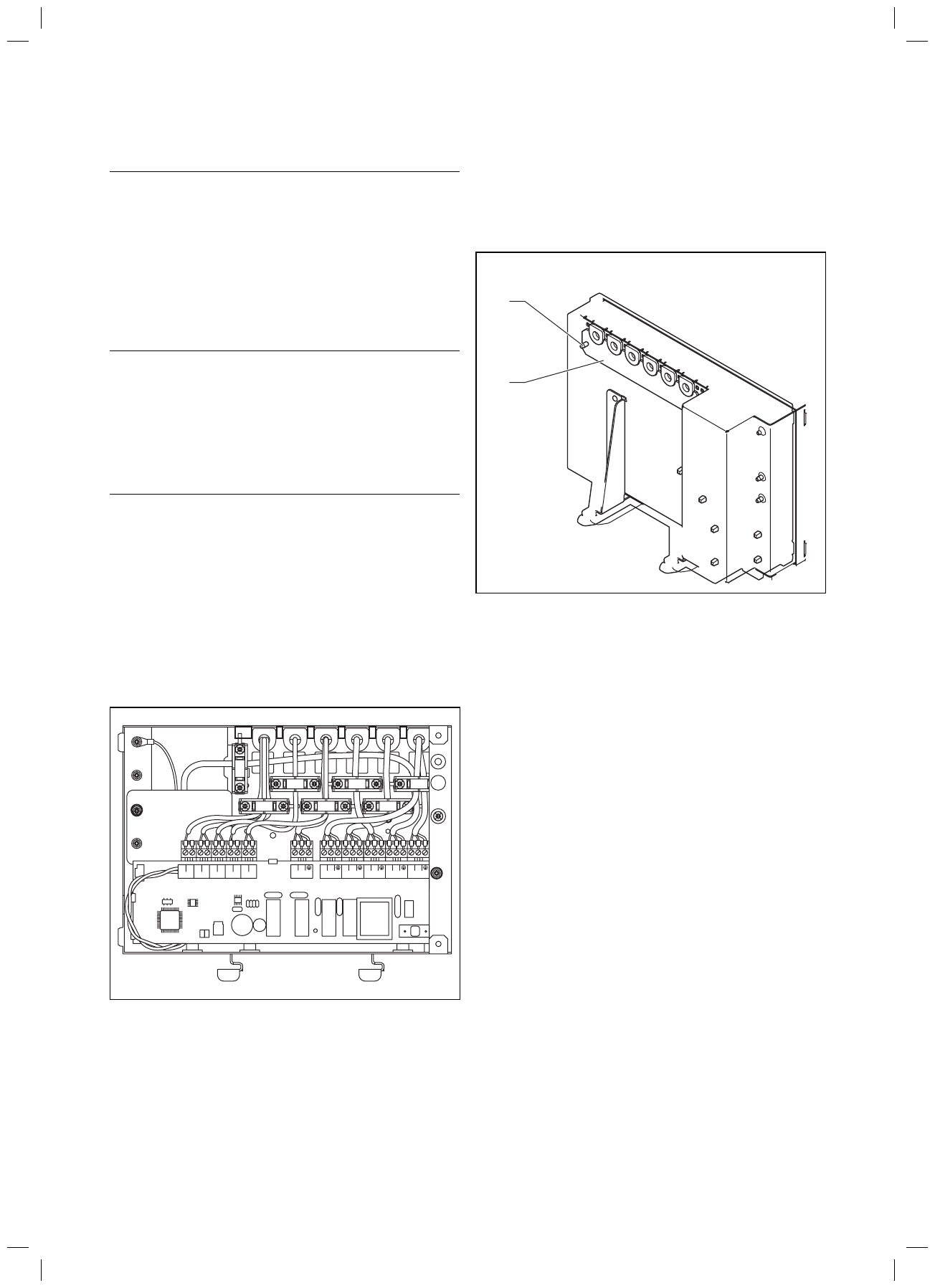

Мал. 5.10 Електричні сполучення на actoSTOR

>

>

>

>

>

>

>

–
–
–

5.8.1  Приєднання кабелю до електричної розподільної

коробки

Для приєднання кабелю дотримуйтеся наступного порядку дій:

15

14

Мал. 5.11 Перекриття кабельних отворів

Послабте гвинти (

14

).

Видаліть перекриття (

15

).

Наріжте ущільнення кабельного введення.
Проведіть потрібний провід через отвір.
Протягніть кабель через розріз у кабельному уведенні.
Закріпіть кабель в пристосуванні для зменшення розтягування.
Вставте штекер у відповідне сполучення.

>
>
>
>
>
>
>

5 Монтаж та установка
