Руководство по эксплуатации и установке actoSTOR 0020046340_02
9
3
2
4

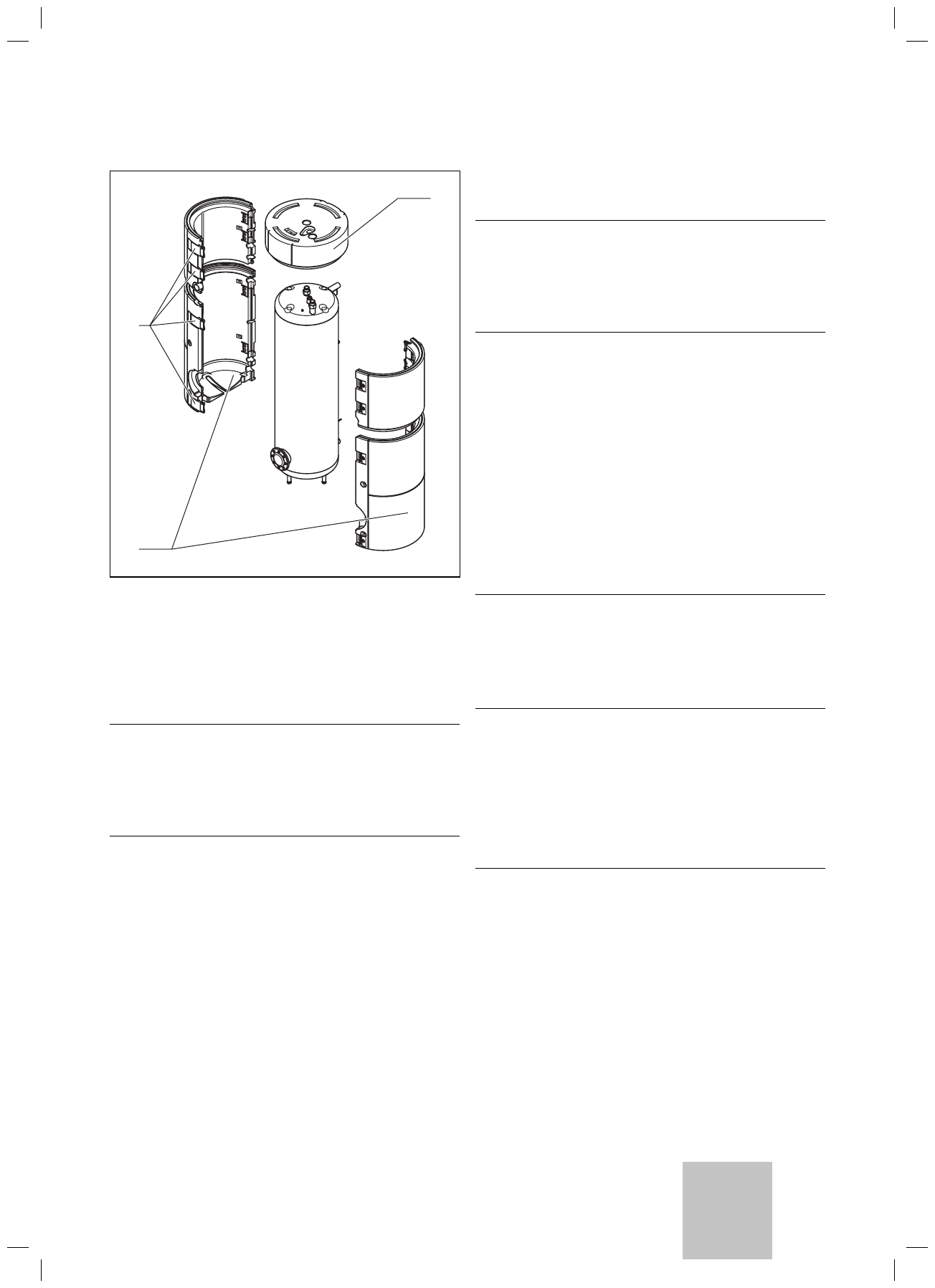

Рис. 5.2 Демонтаж изоляции/обшивки
Чтобы открыть щеколды (
2
) на местах отсоединения изоля-
ции/обшивки, потяните их соответственно вправо.
Снимите полукруглое покрытие (
4
) с одной стороны сбоку.
При необходимости снимите верхнее полукруглое покрытие
с той же стороны сбоку.
Повторите эти шаги с другой стороны изоляции/обшивки.
b
Осторожно!
Возможный материальный ущерб из-за неосто-
рожного поднятия крышки!
При поднятии может быть повреждена изоляция/
обшивка.
Поднимайте крышку предельно осторожно.
Снимите панель (
3
) через верх.
>
>
>
>
>
>
5.2.2 Монтаж изоляции/обшивки
b
Осторожно!
Возможный материальный ущерб из-за неосто-
рожного надевания крышки!
При надевании крышки может быть повреждена изо-
ляция/обшивка.
Надевайте крышку предельно осторожно.
Для монтажа изоляции/обшивки на накопитель соблюдайте
порядок действий, обратный демонтажу.
5.3
Транспортировка actoSTOR
actoSTOR поставляется в следующих трех упаковочных единицах
на палете (см. рис. 5.4):
Накопитель с изоляцией/обшивкой и заслонкой (
5
)
Крышка и панель (
6
)
Набор заполнения с распределительной коробкой (
7
).
Вы можете транспортировать actoSTOR на запланированное
место установки различными способами.
b
Осторожно!
Возможный материальный ущерб из-за неподхо-
дящего транспортного средства!
Убедитесь в том, что транспортное средство
имеет грузоподъемность, достаточную для веса
аппарата actoSTOR.
b
Осторожно!
Возможный материальный ущерб из-за недо-
статка места при переворачивании!
В случае превышения размеров опрокидывания
аппарат actoSTOR может получить повреждения.
Перед опрокидыванием транспортной упаковки
убедитесь в том, что имеется достаточно места и
аппарат actoSTOR не соударяется с какими-либо
препятствиями.
В качестве транспортировочного средства используйте, напр.,
тележку для мешков. Данные по весу actoSTOR Вы найдете в
главе 10, Технические данные.
>
>
–
–
–
>
>
Монтаж и установка 5
RU
Содержание
- 5 Указания к документации; Указания к документации 1
- 6 При этом соблюдайте настоящее руководство.; Перед началом установки проверьте объем пос-; Описание прибора
- 7 Техника безопасности; Пояснение вида и источника опасности.; Техника безопасности 3
- 8 Для монтажа теплообменника и насоса заполнения; Техника безопасности
- 9 Эксплуатация; (для специалиста и эксплуатирующей стороны); Эксплуатация 4
- 10 Опорожнение actoSTOR; Монтаж и установка; Требования к месту установки
- 11 Монтаж и установка 5
- 12 Транспортировка в транспортировочной упаковке; Поставьте тележку для мешков перед actoSTOR.; Перевезите actoSTOR на необходимое место установки.; Монтаж и установка
- 13 Установка actoSTOR
- 14 Размеры прибора и подсоединения
- 15 Насадите ведущую вниз трубу (
- 18 Для присоединения нагнетательного насоса контура
- 20 Коммутационная схема; Коммутационная схема приклеена с внутренней сто-
- 21 Ввод в эксплуатацию; Ввод установки в эксплуатацию; Заполнение накопителя начинается только, если тем-; Ввод в эксплуатацию 6
- 22 Инструктаж пользователя; Осмотр и техобслуживание
- 23 Гарантийное и сервисное обслуживание; Служба технической поддержки и гарантия 8
- 24 Строго соблюдайте действующие в Вашей стране; Вторичное использование и утилизация
- 25 0 Технические данные; Общие данные; Технические данные 10
- 26 0 Технические данные; Показатели мощности
