12
Руководство по эксплуатации и установке actoSTOR 0020046340_02
5.5
Размеры прибора и подсоединения
Ø H
b
A
t
B
C
D
F
G
E
h

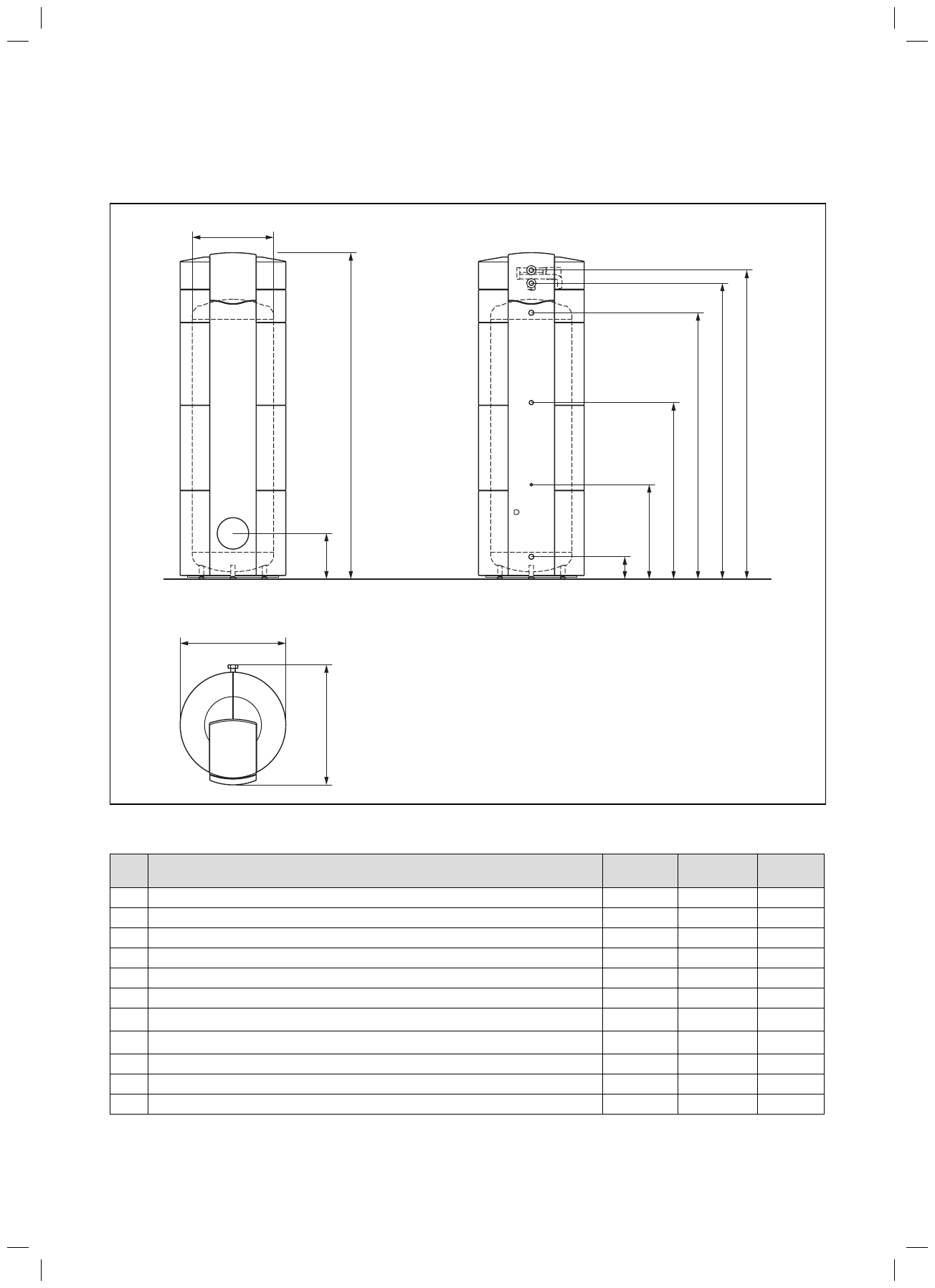

Рис. 5.6 Размеры прибора и подсоединения
Обозначение
VIH RL 300
[мм]
VIH RL 400
[мм]
VIH RL 500
[мм]
A
Ревизионное отверстие ø 120
279
308
308
B
Холодная вода R 1 1/4
130
159
159
C
Погружная гильза для датчика отопления ø 12
581
510
610
D
Циркуляционная линия R 3/4
1.086
862,5
1.062,5
E
Горячая вода R 1 1/4
1.632
1.301
1.601
F
Накидная гайка G 1 1/2 подающей линии отопления
1.814
1.514
1.814
G
Накидная гайка G 1 1/2 отводящей линии отопления
1.894
1.594
1.894
ø H
Диаметр накопителя
500
650
650
b
Ширина (с изоляцией/обшивкой)
660
810
810
t
Глубина
725
875
875
h
Общая высота
2.004
1.704
2.004
Табл. 5.1 Размеры прибора и подсоединения
5 Монтаж и установка
