Руководство по эксплуатации и установке actoSTOR 0020046340_02
Если Вы наклоняете actoSTOR, занимаемая площадь увеличива-
ется до показанного на рис. 5.3 диагонального размера.
VIH 300
VIH 400
VIH 500
1.8
9
4
1.7
81
1.683
1.5
5
2
1.95
2
1.8
2
9

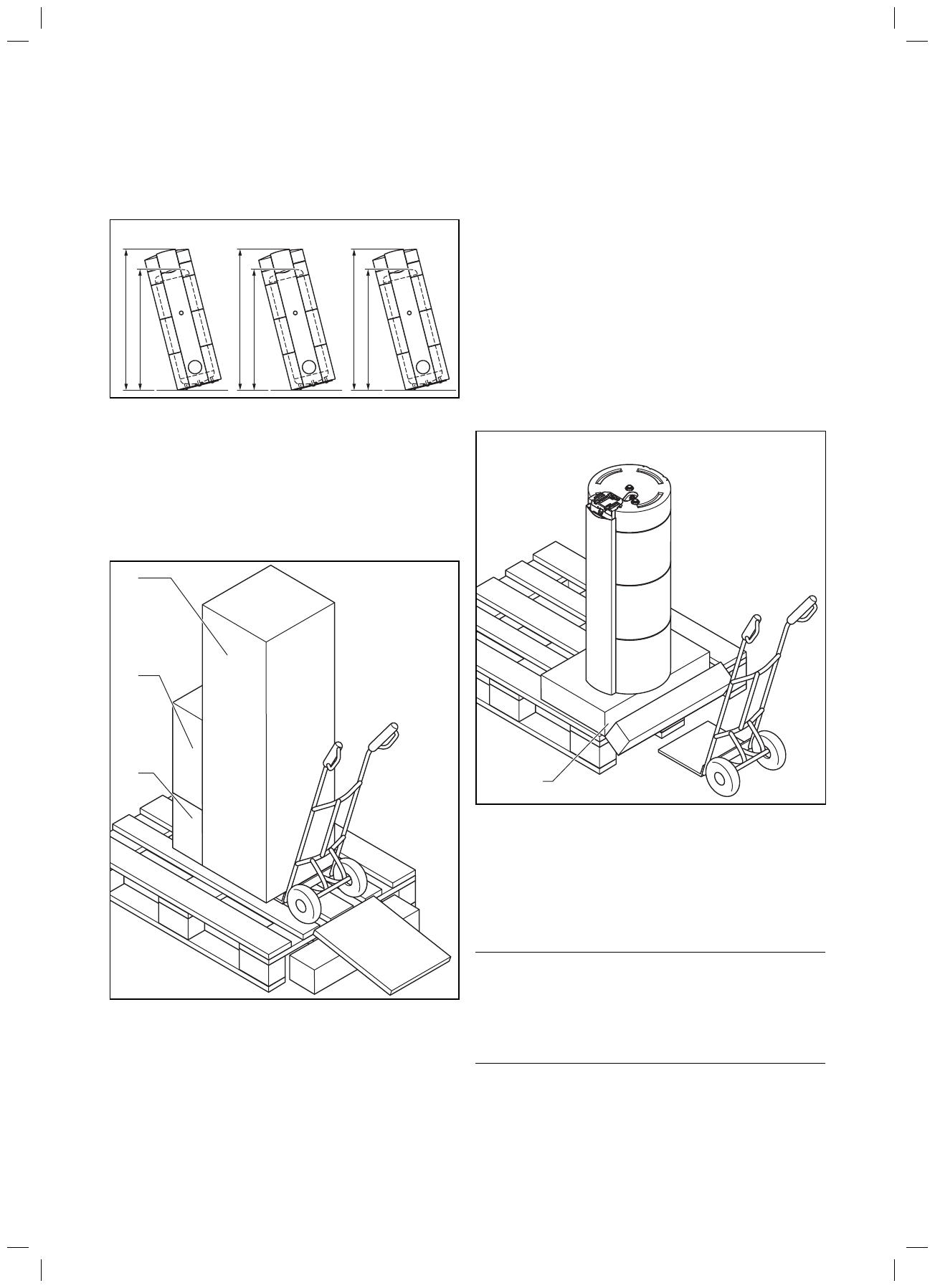

Рис. 5.3 Диагональный размер actoSTOR
5.3.1 Транспортировка в транспортировочной упаковке
Если позволяют условия места установки, Вы можете транспорти-
ровать actoSTOR на место установки
в транспортировочной упаковке.
5
6
7
Рис. 5.4 Транспортировка в транспортировочной упаковке
Пояснение
5 Накопитель
6 Крышка и панель
7 Набор заполнения с распределительной коробкой
Поставьте тележку для мешков перед actoSTOR.
>
Погрузите на нее actoSTOR.
Перевезите actoSTOR на необходимое место установки.
5.3.2 Транспортировка без транспортировочной
упаковки
Если условия места установки не позволяют транспортировку в
транспортировочной упаковке, Вы можете перевезти actoSTOR
на место установки без нее. При этом соблюдайте следующий
порядок действий:
Снимите верхнюю подкладку и выдвижную картонную
коробку.
Снимите заслонку и положите ее так, чтобы защитить от пов-
реждений.
8
Рис. 5.5 Транспортировка без транспортировочной упаковки
Передвиньте накопитель на нижней подкладке за край палеты
так, чтобы заданная граница разлома (
8
) находилась за пре-
делами палеты.
Переломите нижнюю подкладку в заданном месте разлома.
Поставьте тележку для мешков перед actoSTOR.
Погрузите на нее actoSTOR.
b
Осторожно!
Повреждения аппарата actoSTOR из-за отсутс-
твия мягкой прокладки!
Установите надежную прокладку между аппара-
том actoSTOR и тележкой для перевозки (напри-
мер, кусок верхней подушки упаковки).
Перевезите actoSTOR на необходимое место установки.
>
>
>
>
>
>
>
>
>
>
