14

Руководство по эксплуатации и установке actoSTOR 0020046340_02

5.7

Выполнение установки гидравлической системы

Подсоедините actoSTOR следующим образом:

Подсоедините линию холодной воды с необходимыми пре-
дохранительными устройствами.
Установите тройник для опорожнения накопителя между пат-
рубком накопителя и группой безопасности.
Подсоедините линию холодной воды с
тройником для опорожнения накопителя между накопителем
и группой безопасности.
Подсоедините линию горячей воды.
При необходимости подсоедините циркуляционную линию
с циркуляционным насосом.
Присоедините линию подачи теплоносителя с нагнетательным
насосом контура отопления к линии подачи теплообменника.
Подсоедините отводящую линию отопления.
Обезвоздушьте подающую и отводящую линии отопления.

a

 Опасно!

Опасность получения ожогов из-за неверного
монтажа продувочного трубопровода предохра-
нительного клапана!

Неверный монтаж продувочного трубопровода пре-
дохранительного клапана может приводить к выходу
горячей воды или пара.

Убедитесь в том, что при монтаже соблюдаются
следующие пункты.

Продувочный трубопровод предохранительного клапана дол-
жен быть установлен в размере выходного отверстия предох-
ранительного клапана в незамерзающем окружении.
Продувочный трубопровод должен быть выполнен с наклоном.
Продувочный трубопровод должен быть макс. 2 в длину
и иметь макс. два колена.
Продувочный трубопровод должен быть монтирован так,
чтобы при продувании предохранительного клапана горячая
вода
и водяной пар никому не угрожали.

b

 Осторожно!

Опасность материального ущерба из-за неис-
правного предохранительного клапана!

Неисправный или выведенный из работы предохра-
нительный клапан может приводить к повреждениям
аппарата actoSTOR вплоть до образования неплот-
ностей.

Убедитесь в том, что между аппаратом actoSTOR
и предохранительным клапаном не установлены
запорные органы.
Во избежание отказов и неполадок из-за отложе-
ний извести регулярно приводите в действие пре-
дохранительный клапан.

i

  Чтобы избежать потерь энергии, необходимо обору-

довать линии отопления и горячей воды теплоизоля-
цией согласно предписанию об энергосбережении.

>

>

>

>
>

>

>
>

>

>

>
>

>

>

>

5.8

Выполнение электромонтажа

13

11

12

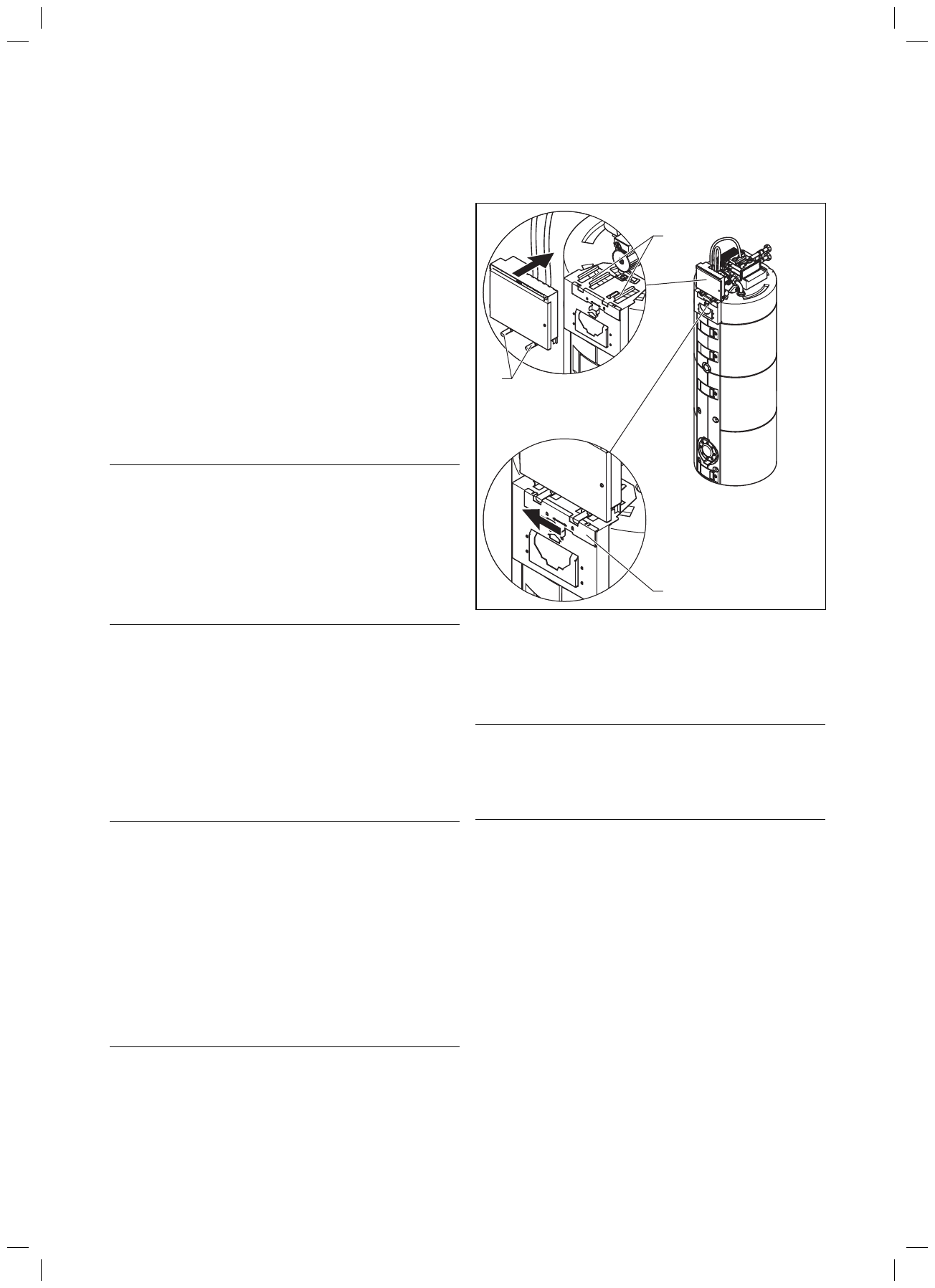

Рис. 5.9 Крепление распределительной коробки

Задвиньте крепежные планки (

13

) на электрораспределитель-

ной коробке до упора в
направляющие шины (

11

) в панели.

Переместите задвижку (

12

) влево.

e

 Опасно!

Опасность для жизни в связи с поражением
током на токоведущих кабелях и зажимах!

Только после этого можно выполнить монтаж.

Всегда вначале отключайте электропитание.

При электромонтаже соблюдайте предписания VDE, местного
предприятия энергоснабжения, а также данные на маркировоч-
ной табличке.
Установите actoSTOR через стационарное подключение, кото-
рое отключается со стороны строения посредством разделителя
с размыканием контактов по всем полюсам как минимум 3 мм
(напр., посредством предохранителя). Прибор должен быть при-
соединен к защитному проводу.

>

>

>

5 Монтаж и установка
