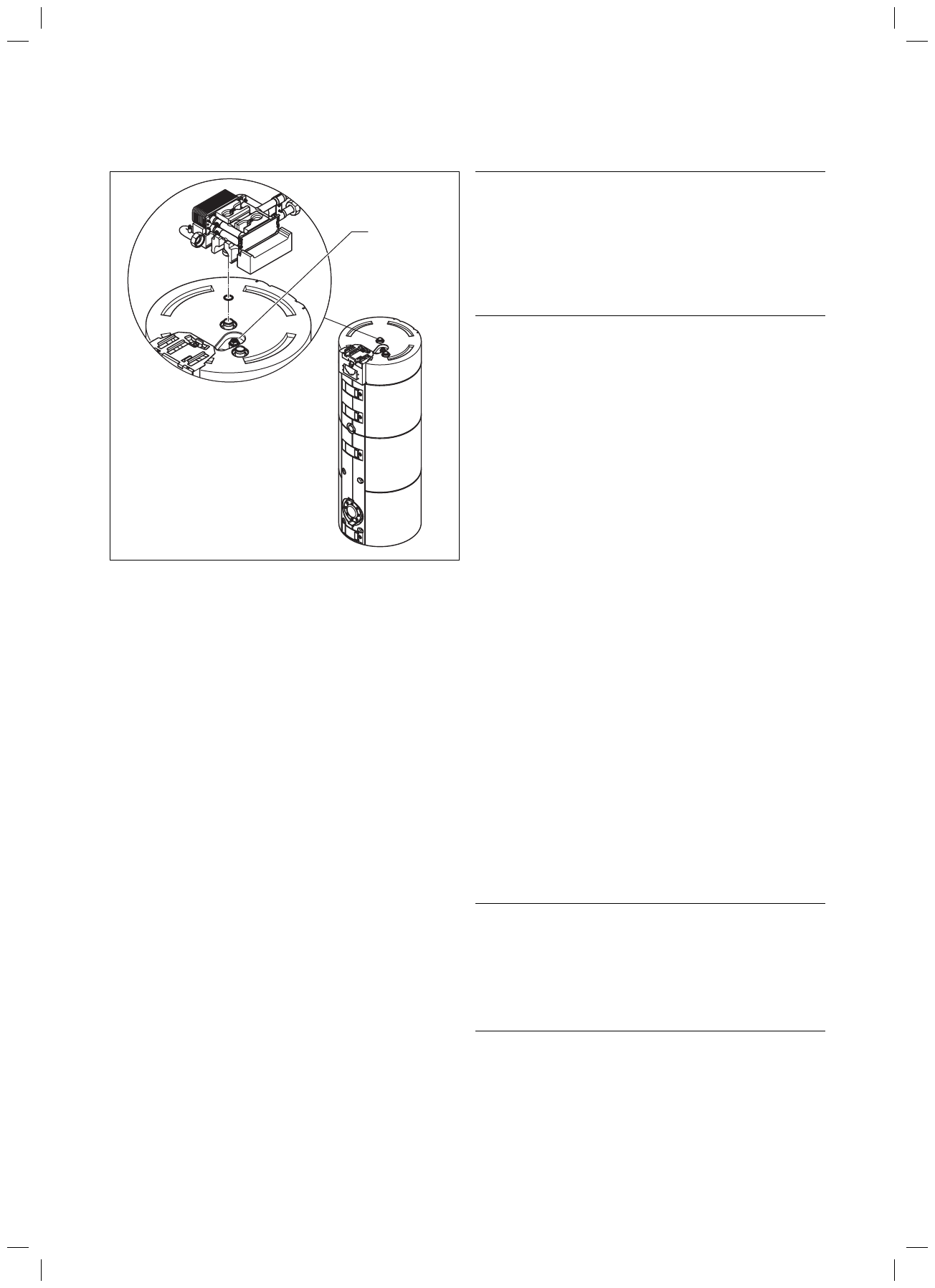

Рис. 5.12 Положение анода с питанием от постороннего источника

Для установки отдельных подключений соблюдайте следующий
порядок действий:

Для подключения проводов датчика вставьте обозначенные
цветом штекеры в соответствующим образом обозначенные
разъемы T1, T3, и T4.
Для подключения проводов анода подключите выходящие из
электрораспределительной коробки жилы к плоским штыре-
вым контактам анода с питанием от постороннего источника
(

16

).

Для присоединения нагнетательного насоса горячей воды
вставьте имеющий цветную маркировку штекер в соответству-
ющим образом обозначенный разъем P1.
Для подключения датчика накопителя вставьте входящий в
объем поставки прибор VR 10 посредством штекера ProE в
разъем T2.
Выведите провод датчика накопителя из электрораспредели-
тельной коробки через левый кабельный канал.
Вставьте датчик в трубу датчика в нижней трети actoSTOR.

i

  Для присоединения нагнетательного насоса контура

отопления необходимо вначале заменить его штекер
на штекер, входящий в объем поставки.
Штекер устанавливается в разъеме P2.

При этом соблюдайте следующий порядок действий:

Вытащите имеющийся штекер.
Проведите провод через правый кабельный канал.

>

>

>

>

>

>

>
>

b

Осторожно!
Возможный материальный ущерб из-за непра-
вильного электромонтажа!

Неправильно выполненный электромонтаж может
приводить к повреждениям электрических вводов и к
неполадкам.

Присоединяйте штекеры согласно схеме соеди-
нений, приведенной в данной инструкции.

Подключите штекер P2 к кабелю.
Закрепите кабель на приспособлении для уменьшения растя-
жения.
Вставьте штекер в разъем Р2.

5.8.2  Выполнение подключений со стороны строения

Подключите со стороны строения следующие провода:

сетевая подводящая линия (провод с оболочкой, в диаметре
1,5 мм

2

) к разъему Netz (сеть)

провод элеткронной шины (провод с оболочкой, в диаметре
0,75 мм

2

) от регулирующего прибора к разъему E-Bus (элект-

ронная шина).

i

  Соединительные провода 230 В и шинные провода,

начиная с длины 10 м, должны прокладываться отде-
льно.

5.8.3  Подключение опциональных приборов

Опционально к регулирующему прибору Вы можете подключить
следующие приборы:

дополнительный сигнальный выход для внешнего сигнального
прибора
система связи vrnetDIALOG.

Сигнальный выход

Вместе с сигнальным выходом опционально Вы можете использо-
вать внешний сигнальный прибор (звуковой, световой) с макси-
мальным потреблением мощности 100 Вт. Он активируется при
сбое анода или уменьшении мощности горячей воды.

b

Осторожно!
Возможный материальный ущерб из-за неподхо-
дящего сигнализатора!

Неподходящий сигнализатор может быть поврежден
при работе.

Убедитесь в том, что сигнализатор подходит для
работы от напряжения 230 В.

i

  Для подключения внешнего сигнального прибора

сначала следует подключить его к входящему в
объем поставки штекеру.
Штекер устанавливается в разъеме AL.

>

>
>

>

–

–

–

–

>

5 Монтаж и установка
