18

 Ru

ПОДКЛЮчЕНИџ

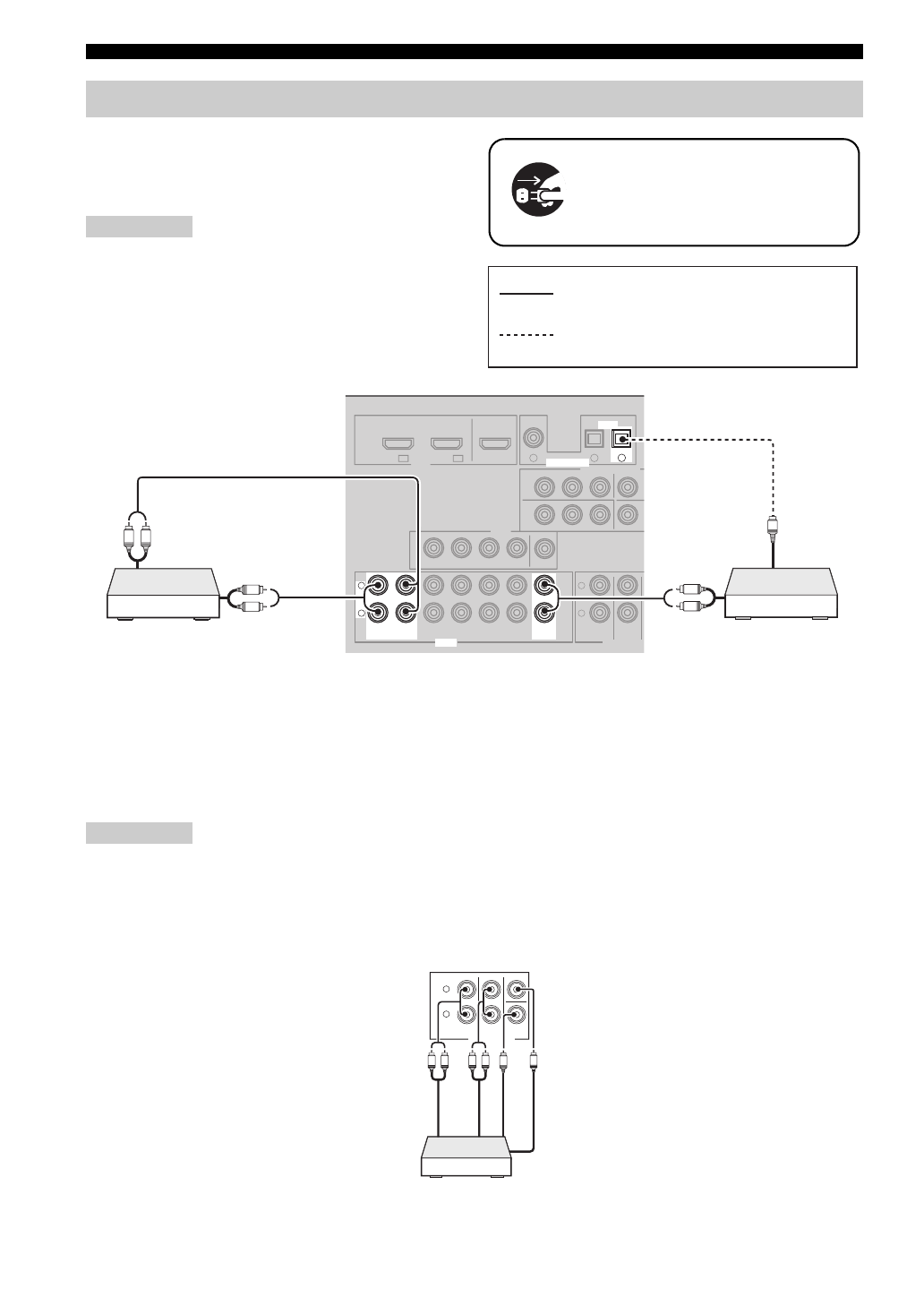

Подключите аудиокомпонент следующим образом.

■

Подключение CD-проигрывателя и
CD-магнитофона/MD-магнитофона

•

При подключении CD-проигрывателя через аналоговое
и цифровое подключение, приоритет отдается сигналу,
поступающему на гнездо DIGITAL INPUT.

•

Для выполнения цифрового подключения к компоненту,
кроме компонента по умолчанию для каждого гнезда
DIGITAL INPUT, выберите соответствующую
настройку “INPUT ASSIGNMENT” (смотрите стр. 62).

■

Подключение многоформатного проигрывателя или внешнего декодера

Данный аппарат оборудован 6-ю дополнительными входными гнездами (FRONT L/R, SURROUND L/R,
CENTER и SUBWOOFER) для дискретного многоканального приема от многоформатного проигрывателя,
внешнего декодера или звукового процессора. Подключите выходные гнезда многоформатного проигрывателя
или внешнего декодера к гнездам MULTI CH INPUT. Убедитесь, что левое и правое выходные гнезда
подключены к левому и правому входным гнездам для фронтального канала и канала окружающего звучания.

•

При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала
(смотрите стр. 34), данный аппарат автоматически выключает цифровой процессор звукового поля, и выбор
программ звукового поля становится невозможным.

•

Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания
от отсутствующих колонок. Перед использованием данной функции, рекомендуется подключить 5,1-канальную
акустическую систему.

Подключение аудиокомпонентов

Примечания

Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.

обозначает рекомендуемые подключения

обозначает альтернативные подключения

Примечания

MONITOR

OUT

L

R

DTV/CBL

DVR

DVD

MD/

CD-R

OUT

(REC)

IN

(PLAY)

OUT

IN

DTV/CBL

DVR

DVD

OUT

IN

CD

L

R

W

SURROUND

MULTI CH INPU

AUDIO

VIDEO

FRONT

1

2

3

DTV/CBL

DTV/CBL

CD

OUT

DVD

DVD

OPTICAL

COAXIAL

DVD

P

R

P

B

Y

P

R

MONITOR OUT

COMPONENT VIDEO

HDMI

DIGITAL INPUT

VIDEO

IN1

IN2

L

R

MD/

CD-R

OUT

(REC)

IN

(PLAY)

CD

AUDIO

3

CD

OPTICAL

DIGITAL INPUT

L

R

O

R

L

L

R

CD-проигрыватель

CD-магнитофон или

MD-магнитофон

Аудиовыход

Оптический выход

Аудиовход

Аудиовыход

FRONT

CENTER

SURROUND

SUB

WOOFER

L

R

MULTI CH INPUT

L

R

L

R

Вых
од с

абв

уф

ер

а

Многоформатный проигрыватель/

Внешний декодер

Ц

ент

ра

ль

ны
й вы
хо

д

Выхо
д о

кр

уж

аю

щег
о

 зв

уч

ан

ия

Фрон

тальны

й

вы
ход
