ПОДКЛЮчЕНИџ

■

До подключения к терминалу SPEAKERS

Кабель колонок на самом деле состоит из двух
параллельных спаренных изолированных проводов.
Провода отличаются цветом или формой, например,
один может быть отмечен полосками, углублениями
или складками. Подключите провод с полосками
(углублениями и т.д.) к терминалам “+” (красный)
данного аппарата и колонки. Подключите гладкий
провод к терминалам “–” (черный).

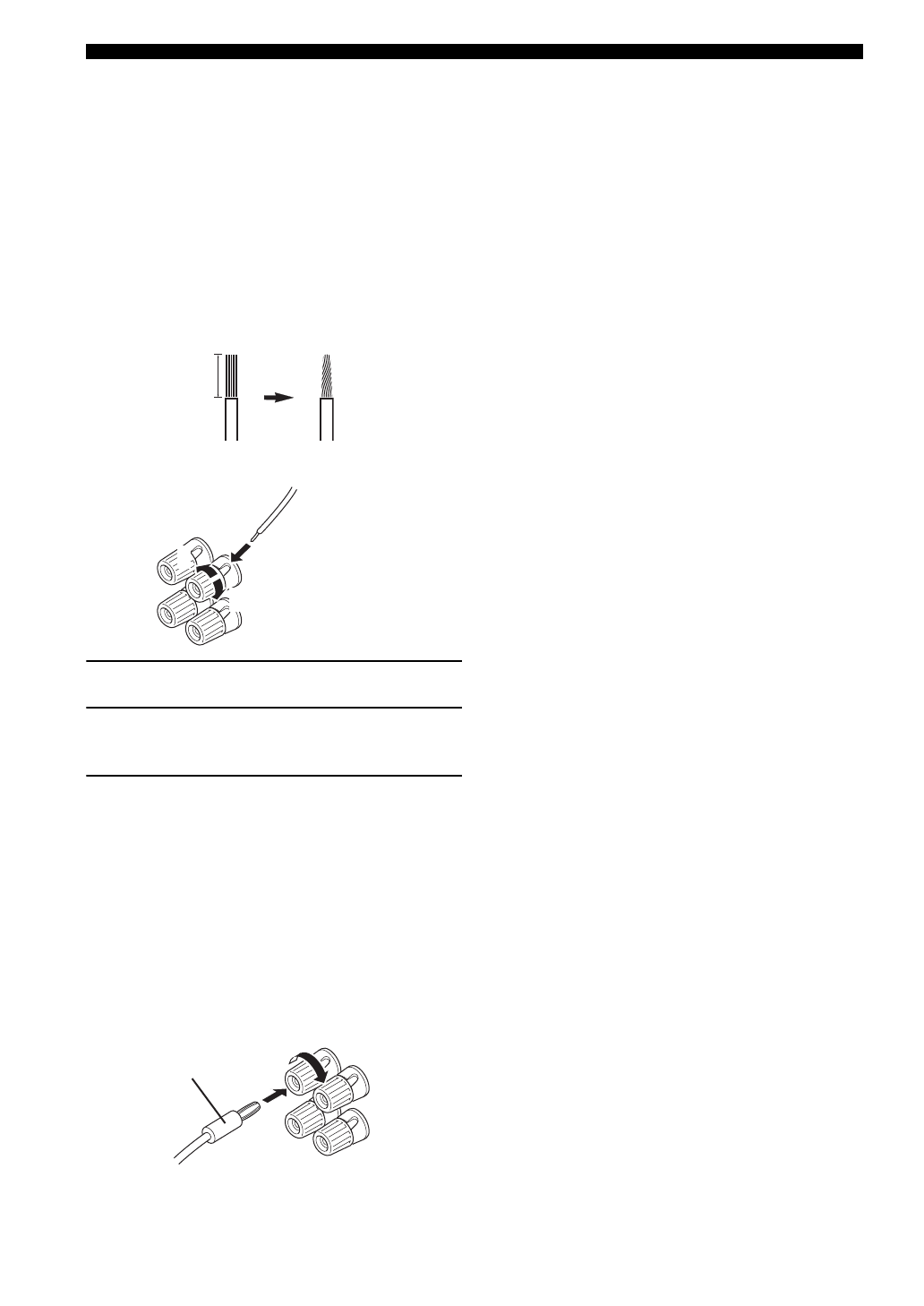

Удалите примерно 10 мм изоляционного слоя
на конце каждого кабеля колонки и затем
скрутите оголенные провода кабеля во
избежание короткого замыкания.

■

Подключение к терминалам SPEAKER

Освободите головку.

Вставьте оголенный конец провода
колонки в отверстие терминала.

Закрутите головку для закрепления
провода.

Подключение бананового штекера
(кроме моделей для Европы, России,
Кореи и Азии)

Банановый штекер – это однополюсный
электрический соединитель, широко
используемый для завершения кабелей колонок.
Сначала, закрутите головку и затем вставьте
коннектор бананового штекера в конец
соответствующего терминала.

10 мм

Красный: положительный (+)
Черный: отрицательный (–)

Банановый штекер
