В данном аппарате предусмотрено два типа видеогнезд и гнезд HDMI. Способ подключения можно
выбрать в зависимости от подключаемых компонентов.

■

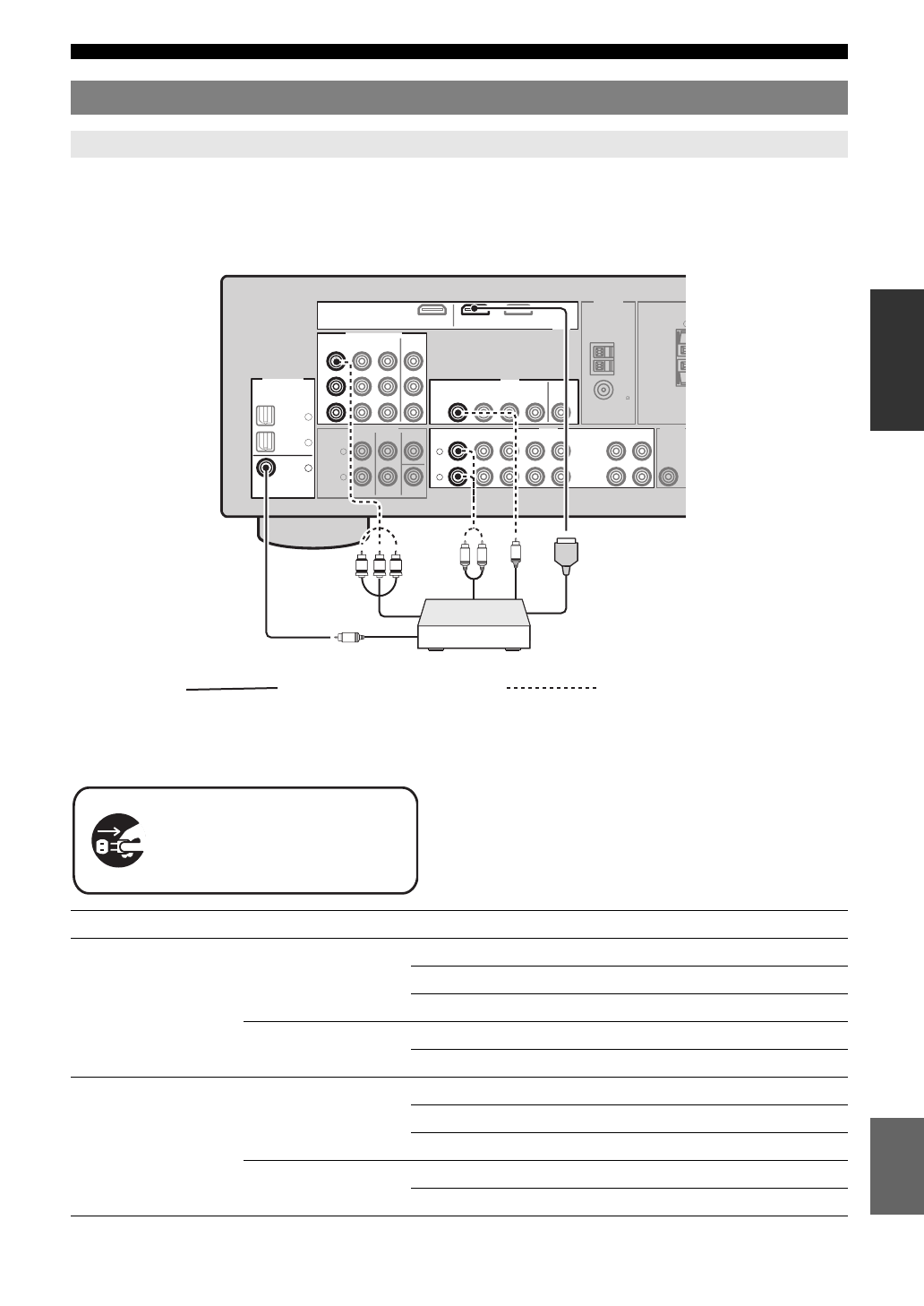

Пример подключения (подключение DVD-проигрывателя)

■

Гнезда, используемые для аудио- и видеоподключений

Рекомендуемые подключения отмечены звездочкой (*). При подключении записывающих компонентов необходимо
выполнить дополнительные подключения для записи (передача сигнала с аппарата на записывающий компонент).

•

Для подключения дополнительного компонента также можно
использовать гнезда VIDEO AUX (см. стр. 14) на передней
панели.

•

Для подтверждения позиций графы “Гнезда на аппарате” в
таблице, обратитесь к пункту “Задняя панель” в “Обзор
функций” на с тр. 6.

Подключение других компонентов

Подключение аудио- и видеокомпонентов

COMPONENT VIDEO

HDMI

VIDEO

AUDIO

MULTI CH INPUT

DIGITAL INPUT

OUTPUT

ANTENNA

DVD

DTV/CBL

DVR

DVD

COAXIAL

OPTICAL

DTV/CBL

DTV/
CBL

DVD

OUT

DTV/CBL

MONITOR

OUT

MD/

CD-R

SUB

WOOFER

OUT

(REC)

(PLAY)

DVR

DVD

FRONT

CENTER

SUBWOOFER

SURROUND

DTV/CBL

DVR

OUT

MONITOR

OUT

GND

UNBAL.

ом

поне

нтны

вы
хо

Ау
д

Ви
део

выхо

Коаксиальный
выход

Выход HDMI

Рекомендуемые подключения

Альтернативные
подключения

Убедитесь, что данный аппарат и
другие компоненты отключены от
розеток переменного тока.

Компонент

Тип сигналов

Гнезда на компоненте

Гнезда на аппарате

DVD-проигрыватель
или проигрыватель

дисков Blu-ray Disc

Видео

Выход HDMI*

HDMI (DVD)*

Компонентный выход

COMPONENT VIDEO (DVD)

Видеовыход (композитный)

VIDEO (DVD)

Аудио

Оптический выход*

COAXIAL (DVD)*

Аудиовыход (аналоговый)

AUDIO (DVD)

Телеприставка

Видео

Выход HDMI*

HDMI (DTV/CBL)*

Компонентный выход

COMPONENT VIDEO (DTV/CBL)

Видеовыход (композитный)

VIDEO (DTV/CBL)

Аудио

Оптический выход*

OPTICAL (DTV/CBL)*

Аудиовыход (аналоговый)

AUDIO (DTV/CBL)
