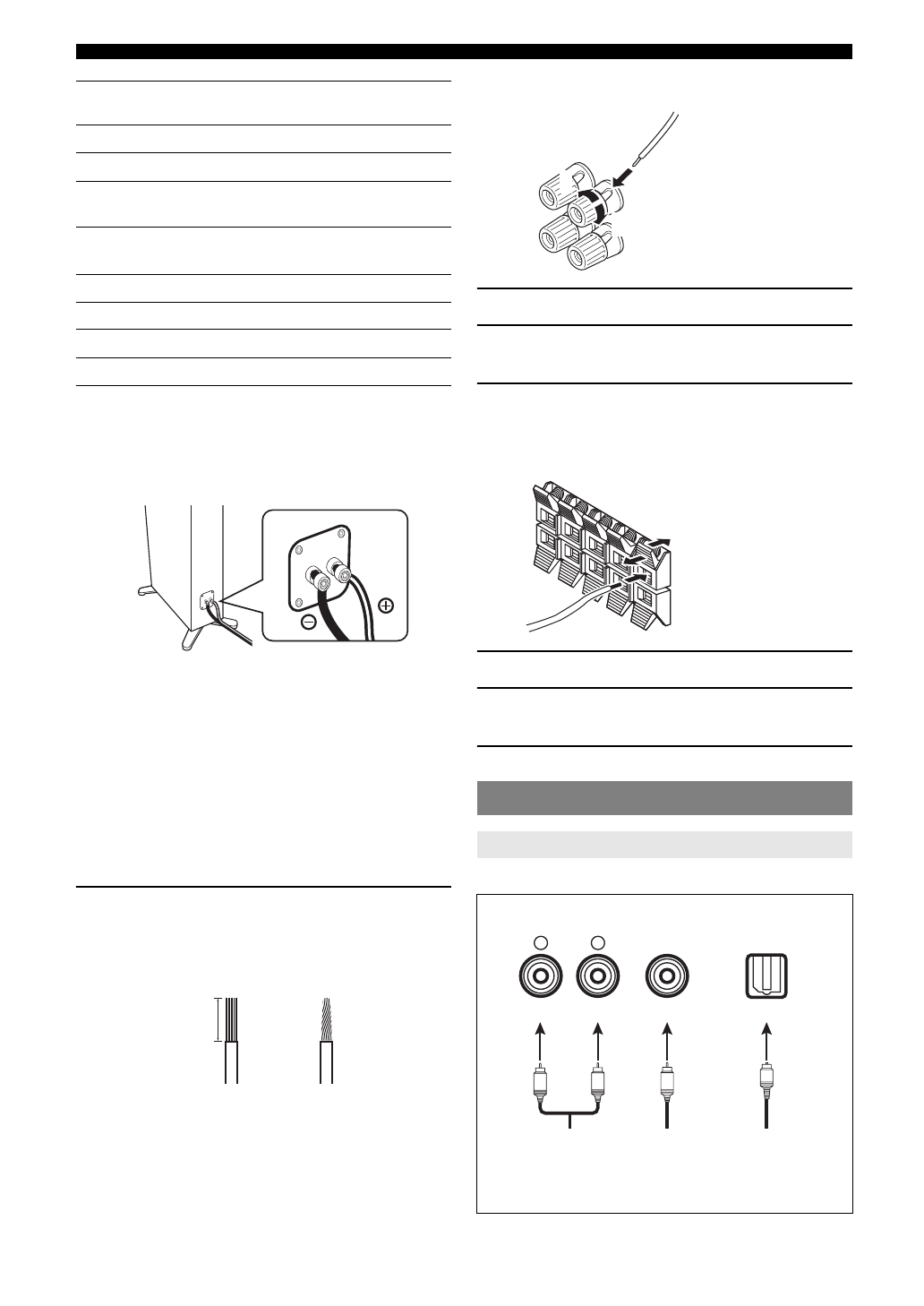

10

 Ru

Подключения

* Можно выбрать комплект фронтальных (A) или (B),

несколько раз нажав кнопку

C

SPEAKERS

. См. стр. 19 для

получения подробной информации.

■

Подключите кабели колонок к каждой
колонке

Провода отличаются цветом или формой,
например, один может быть отмечен полоской,
углублением или выступом. Подключите провод с
полоской (углублением и т.д.) к терминалам “+”
(красный) колонки. Подключите гладкий провод
к терминалам “–” (черный).

■

Перед подключением к терминалу
SPEAKERS

Кабель колонок состоит из пары параллельных
изолированных проводов.

Удалите изоляцию на длине примерно 10 мм
на конце каждого провода колонки, а затем
скрутите оголенные провода во избежание
короткого замыкания.

■

Подключение к терминалам FRONT A

1

Ослабьте головку.

2

Вставьте оголенный конец провода
колонки в прорезь на терминале.

3

Затяните головку для закрепления провода.

■

Подключение к терминалам FRONT B,
CENTER и SURROUND

1

Нажмите защелку вниз.

2

Вставьте оголенный конец провода
колонки в отверстие на терминале.

3

Отпустите защелку для закрепления провода.

Аудиогнезда и штекеры кабелей

Колонки

Гнезда на

аппарате

a

Фронтальная колонка (A) Правая*

FRONT A (R)

b

Фронтальная колонка (A) Левая*

FRONT A (L)

c

Колонка окружающего
звучания Правая

SURROUND (R)

d

Колонка окружающего
звучания Левая

SURROUND (L)

e

Центральная колонка

CENTER

f

Фронтальная колонка (B) Правая*

FRONT B (R)

g

Фронтальная колонка (B) Левая*

FRONT B (L)

h

Сабвуфер

SUBWOOFER

10 мм

Подключение видеокомпонентов

Информация о гнездах и штекерах кабелей

1

2

3

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

 COAXIAL

 DI

G

ITAL AUDIO

AUDIO

 OPTICAL

 DI

G

ITAL AUDIO

R

L

C

O

R

L

(Белый) (Красный:) (Оранжевый)

Правый и левый

штекеры

аналогового

аудиокабеля

Штекер

коаксиального

цифрового

аудиокабеля

Штекер

оптического

цифрового

аудиокабеля
