11

 Ru

Подключения

Ру
сс
ки
й

ÂÂÅÄÅÍÈÅ

ÄÎÏ
ÎËÍÈÒ

ÅËÜÍÀß

ÈÍÔÎÐÌÀ

Ö

Èß

ÏÐ

ÈËÎÆÅÍÈÅ

ПОДГ

О

Т

ОВКА

ÎÑ

ÍÎÂÍÛ

Å

ÎÏÅÐÀ

ÖÈÈ

ÄÎÏÎËÍ

È

Ò

Å

ËÜÍÛ

Å

ÎÏÅÐÀ

ÖÈÈ

Гнезда AUDIO

Для обычных аналоговых аудиосигналов,
передаваемых через левый и правый аналоговые
аудиокабели. Подключите красные штекеры к
правым гнездам, а белые штекеры – к левым
гнездам.

Гнезда COAXIAL

Для цифровых аудиосигналов, передаваемых
через коаксиальные цифровые аудиокабели.

Гнезда OPTICAL

Для цифровых аудиосигналов, передаваемых
через оптические цифровые аудиокабели.

Примечания

•

Цифровые гнезда можно использовать для приема битовых
потоков PCM, Dolby Digital и DTS. Все цифровые входные
гнезда совместимы с цифровыми сигналами с частотой
выборки до 96 кГц.

•

Обработка цифровых и аналоговых сигналов в данном
аппарате выполняется независимо. Поэтому аудиосигналы,
подаваемые через цифровые гнезда, не будут выводиться через
аналоговое гнездо AUDIO OUT (REC).

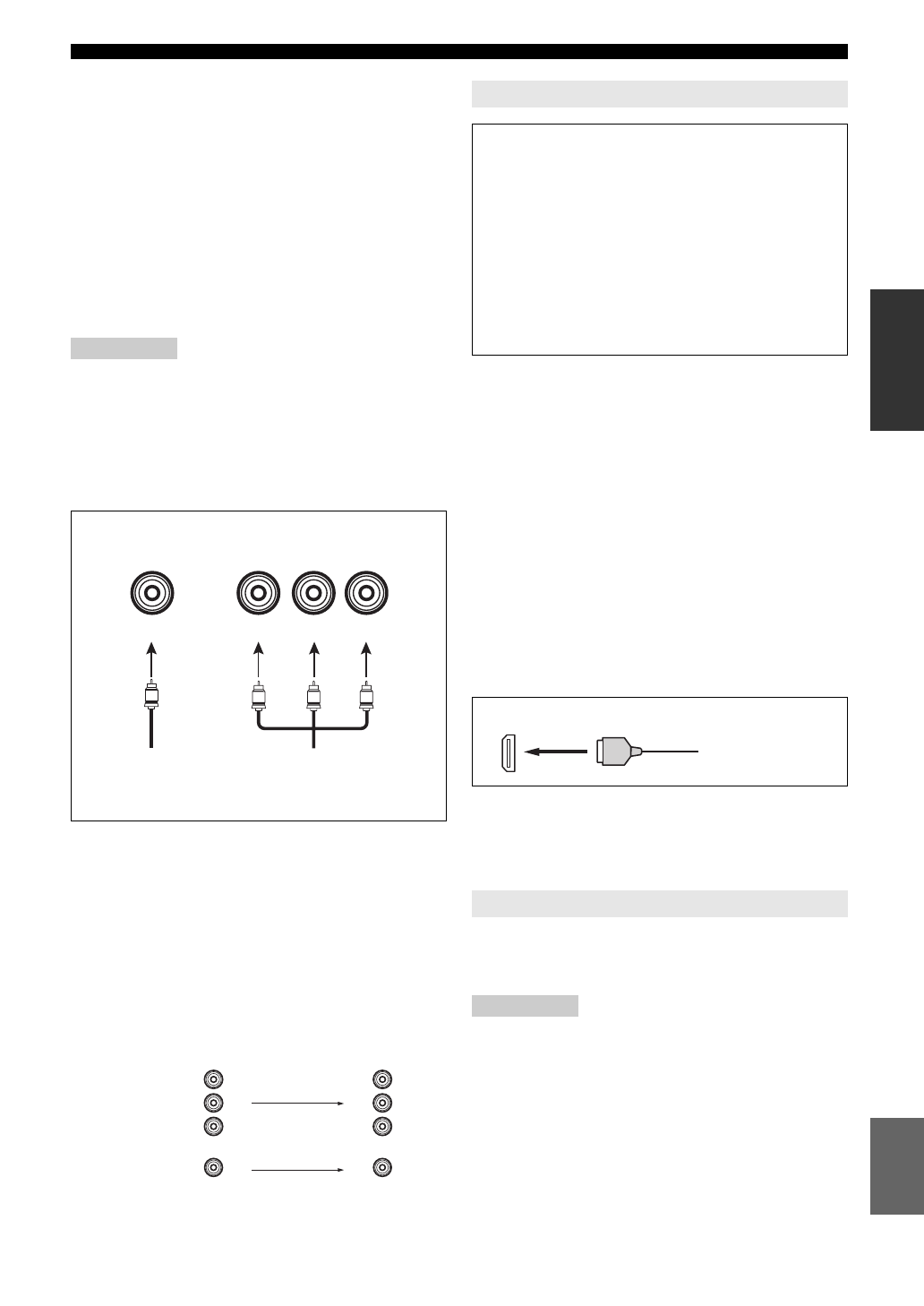

Видеогнезда и штекеры кабелей

Гнезда VIDEO

Для обычных композитных видеосигналов,
передаваемых через композитные видеокабели.

Гнезда COMPONENT VIDEO

Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и насыщенности (P

B

,

P

R

), передающихся по отдельным проводам

компонентных видеокабелей.

Изображения можно воспроизводить, подключив
видеомонитор и источник видеосигнала к этому
аппарату с помощью подключений HDMI.
В этот момент аудио/видеосигналы, выводимые
через подключенный компонент (такой как DVD-
проигрыватель и т.п.), будут выводиться на
подключенный видеомонитор только при
включении данного аппарата и установке
источника входного сигнала в положение (DVD
или DTV/CBL).
Более того, доступные аудио/видеосигналы
зависят от технических характеристик
подключенного видеомонитора. Смотрите
инструкцию по эксплуатации каждого
подключенного компонента.

■

Гнездо и штекер кабеля HDMI

y

•

Рекомендуется использовать кабель HDMI длиной менее 5
метров с логотипом HDMI.

•

Используйте кабель-переходник (гнездо HDMI гнездо

↔

 DVI-

D) для подключения данного аппарата к другим компонентам
DVI.

Аудиосигнал, выводимый через гнездо AUDIO
OUT (REC), можно записать с помощью
записывающих компонентов.

Примечание

•

Проверьте законы о защите авторских прав при записи с CD,
радио и т.д. Запись материалов, защищенных авторским
правом, может нарушать законы о защите авторских прав.

 VIDEO

COMPONENT VIDEO

Y

P

B

P

R

P

B

Y

P

R

V

(Желтый)

(Синий) (Красный)

(Зеленый)

Штекер

композитного

видеокабеля

Штекеры

компонентного

видеокабеля

P

R

P

B

Y

P

R

P

B

Y

COMPONENT
VIDEO

VIDEO

Поток видеосигналов для MONITOR OUT

Вход

Выход

(MONITOR OUT)

Информация о HDMI™

Аудиосигналы, подающиеся через гнездо
HDMI, не выводятся через терминал какой-
либо колонки, а выводятся через
подключенный видеомонитор. Для
прослушивания звука через колонки,
подключенные к аппарату,

–

выполните аналоговое или цифровое
подключение помимо подключения HDMI
(см. стр. 13).

–

приглушите звук подключенного
видеомонитора.

Использование гнезда AUDIO OUT REC

HDMI

Штекер кабеля HDMI
