Обзор функций

a

Гнезда COMPONENT VIDEO

Подключение к гнездам Y, P

B

/C

B

 и P

R

/C

R

 на

видеокомпонентах с помощью компонентных
видеокабелей (см. стр. 11).

• Входные гнезда DVD
• Входные гнезда DTV/CBL
• Входные гнезда DVR
• Выходные гнезда MONITOR OUT

b

Терминалы HDMI

Подключение к выходным/входным терминалам HDMI
на внешних компонентах с помощью кабелей HDMI
(см. стр. 11).

• Терминал HDMI DVD
• Терминал HDMI DTV/CBL
• Выходные терминалы HDMI OUT

c

Гнезда VIDEO

Подключение к видеогнездам на видеокомпонентах с
помощью композитных видеокабелей (см. стр. 11).

• Входное гнездо DVD
• Входное гнездо DTV/CBL
• Гнездо  DVR  IN
• Гнездо DVR OUT
• Гнездо MONITOR OUT

d

Терминалы ANTENNA

Подключение к поставляемым антеннам FM и AM (см.
стр. 15).

e

Терминалы SPEAKERS

Подключение к каждой колонке (см. стр. 9).

• FRONT A L/R
• FRONT B L/R
• SURROUND L/R
• CENTER

f

Гнезда DIGITAL INPUT

Подключение к выходным гнездам DIGITAL на
цифровых аудиокомпонентах с помощью
коаксиальных/цифровых аудиокабелей.
Эти входные гнезда поддерживают битовый поток
PCM, Dolby Digital и DTS (см. стр. 10).

• COAXIAL  (DVD)
• OPTICAL (DTV/CBL)
• OPTICAL (CD)

g

Гнезда MULTI CH INPUT

Подключение к выходным гнездам мультиформатного
проигрывателя или внешнего декодера с помощью
аналоговых аудиокабелей (см. стр. 14).

• Гнездо FRONT L/R
• Гнездо SURROUND L/R
• Гнездо CENTER
• Гнездо SUBWOOFER

h

Гнезда AUDIO

Подключение к выходным/входным аудиогнездам на
компонентах с помощью аналоговых аудиокабелей (см.
стр. 10).

• Гнездо DVD L/R
• Гнездо DTV/CBL L/R
• Гнездо DVR IN L/R
• Гнездо DVR OUT L/R
• Гнездо CD L/R
• Гнездо IN (PLAY) L/R
• Гнездо OUT (REC) L/R

i

Гнездо SUBWOOFER OUTPUT

Подключение к сабвуферу с помощью аналогового
аудиокабеля (см. стр. 9).

j

Силовой кабель

Подключение к стандартной розетке переменного тока
(см. стр. 15).

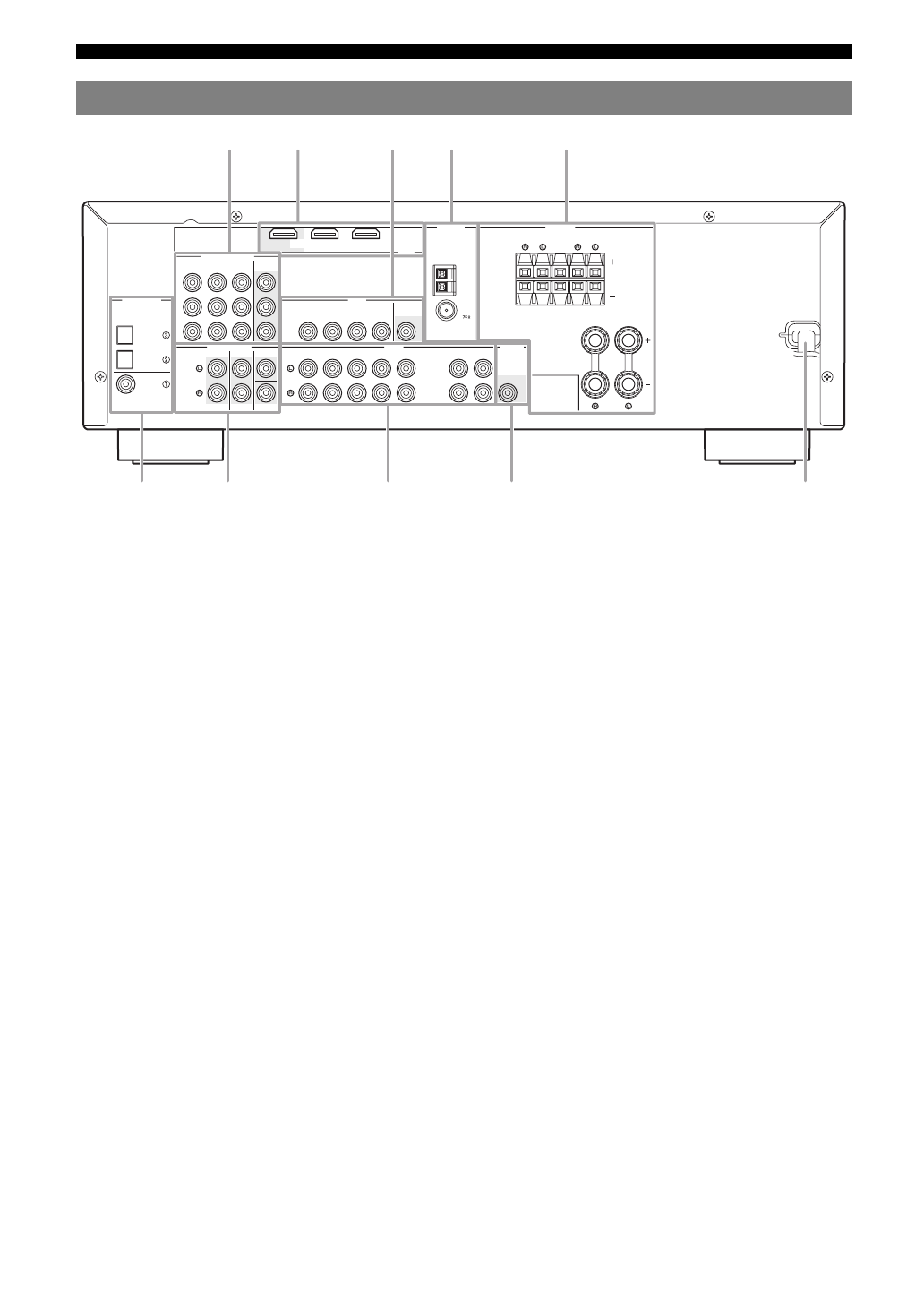

Задняя панель
