7

En

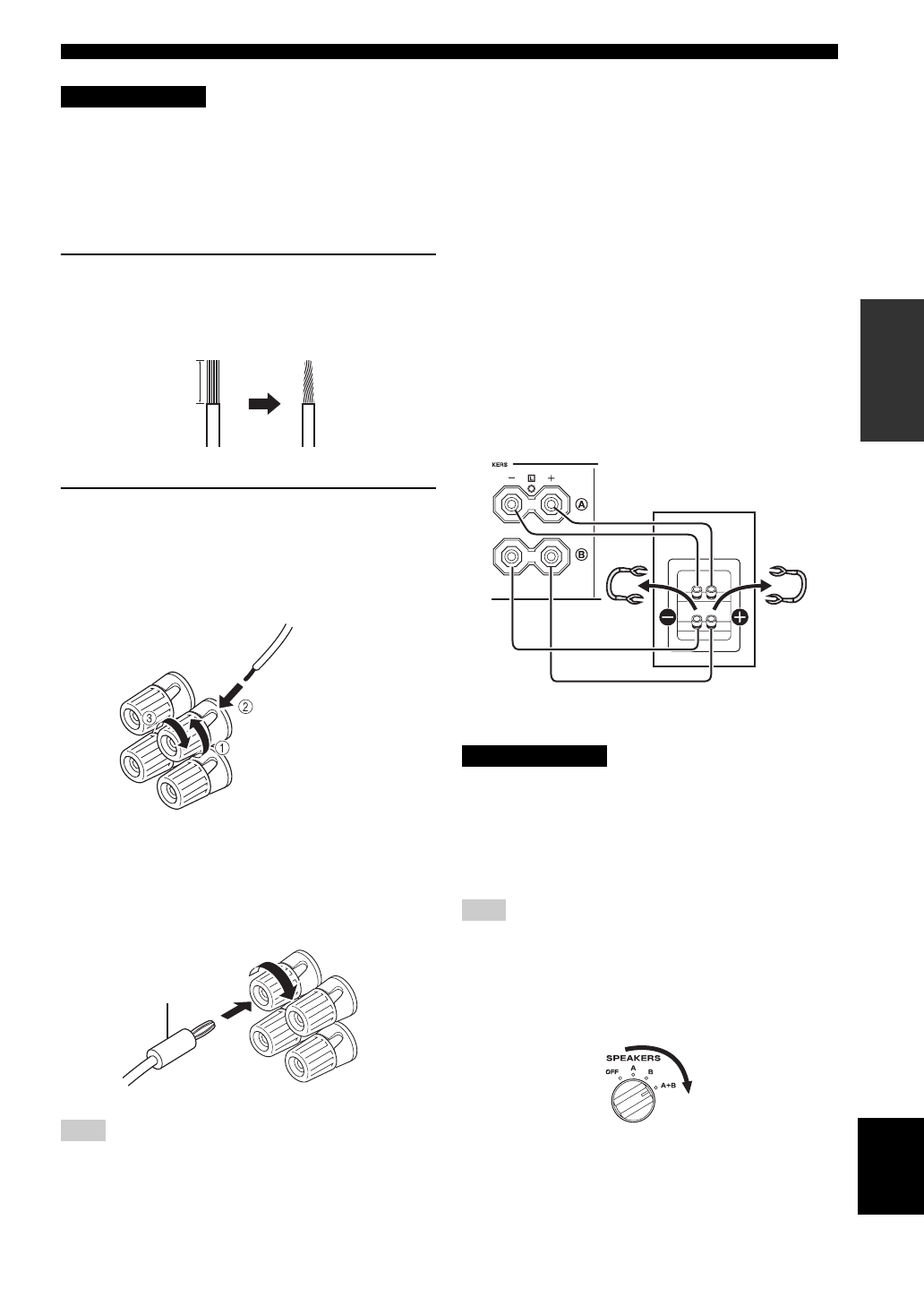

CONNECTIONS

PREPARA

T

ION

Engli

sh

•

The IMPEDANCE SELECTOR must be set to the appropriate position before connecting one or two speaker sets.
See page 5 for details.

•

Do not let the bare speaker wires touch each other or do not let them touch any metal part of this unit. This could
damage this unit and/or the speakers.

•

Do not connect this unit or other components to the main power until all connections between components are
complete.

1

Remove approximately 10 mm (3/8 in) of
insulation from the end of each speaker
cable and twist the exposed wires of the
cable together to prevent short circuits.

2

Connect the speaker cable.

1

Unscrew the knob.

2

Insert one bare wire into the hole in the side
of each terminal.

3

Tighten the knob to secure the wire.

■

Connecting via banana plug
(Except for Asia, Korea, U.K. and Europe
models)

First, tighten the knob and then insert the banana plug into
the end of the corresponding terminal.

One or two speaker sets can be connected to this unit.

■

Bi-wire connection

The bi-wire connection separates the woofer from the
combined midrange and tweeter section. A bi-wire
compatible speaker has four binding post terminals. These
two sets of terminals allow the speaker to be split into two
independent sections. With these connections, the mid and
high frequency drivers are connected to one set of
terminals and the low frequency driver to another set of
terminals.

Connect the other speaker to the other set of terminals in
the same way.

When making bi-wire connections, set the IMPEDANCE
SELECTOR switch to HIGH or LOW depending on the
impedance of your speakers:
6

Ω

 or higher: HIGH

4

Ω

 or higher: LOW

See page 5 for IMPEDANCE SELECTOR switch.

When making bi-wire connections, remove the shorting bridges
or cables on the speaker.

y

To use the bi-wire connections, switch the SPEAKERS selector
to the A+B position.

CAUTION

Note

10 mm (3/8 in)

Red: positive (+)

Black: negative (–)

Banana plug

CAUTION

Note

This unit

Speaker
