7

It

COLLEGAMENTI

PREPARA

Z

IONE

Italia

no

•

L’interruttore IMPEDANCE SELECTOR deve essere impostato sulla posizione appropriata prima del collegamento a
uno o due gruppi di diffusori. Consultare la pagina 5 per dettagli.

•

Non lasciare che fili scoperti di diffusori si tocchi tra loro o non lasciarli toccare alcuna parte metallica dell’unità. il
che potrebbe danneggiare l’unità e/o i diffusori.

•

Non collegare questa unità o altri componenti all’alimentazione principale finché non sono stati completati tutti i
collegamenti tra i componenti.

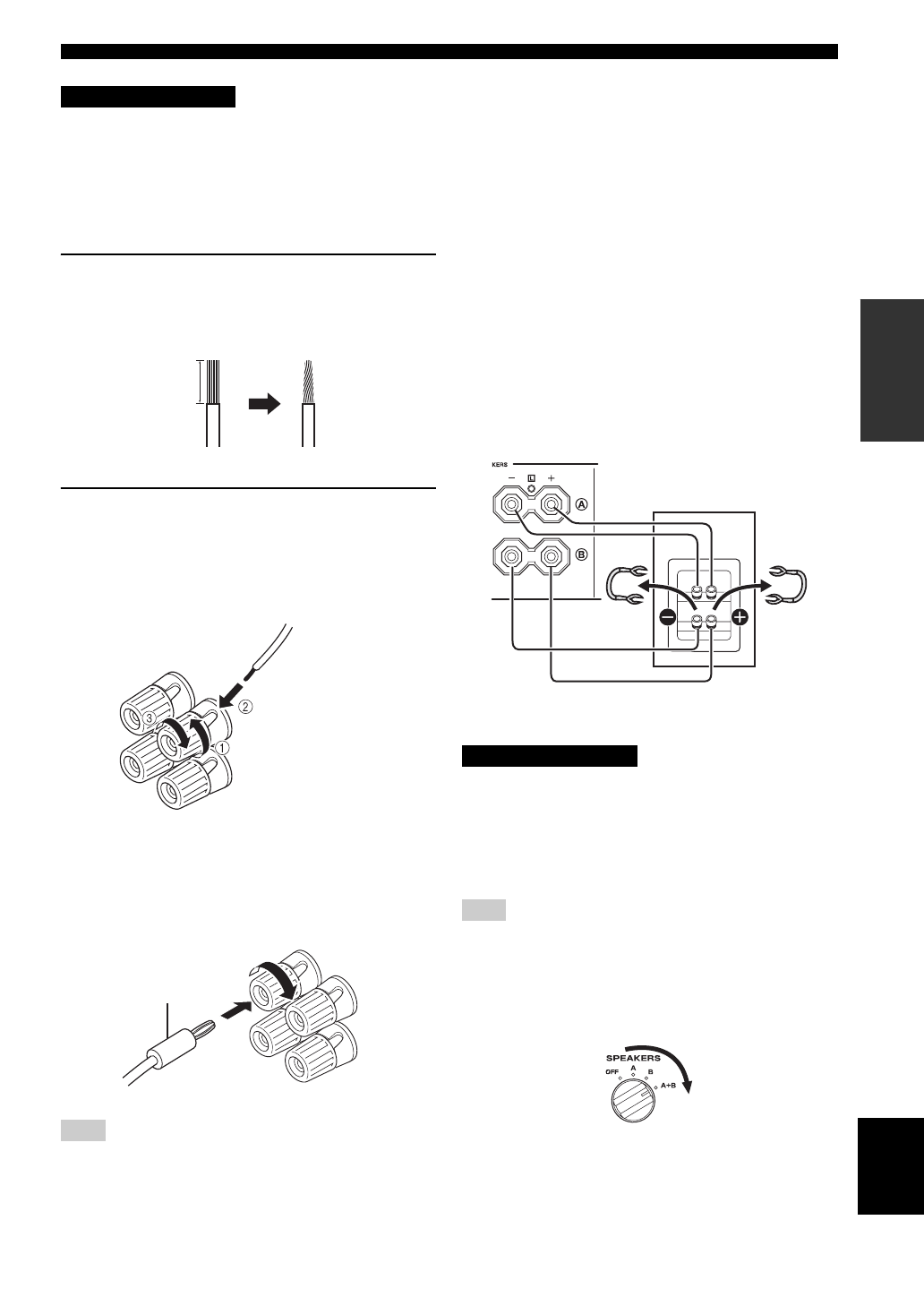

1

Rimuovere circa 10 mm di isolamento
dall’estremità del cavo di ciascun cavo di
diffusore e torcere insieme i fili esposti del
cavo per evitare corti circuiti.

2

Collegare il cavo del diffusore.

1

Svitare la manopola.

2

Inserire un filo scoperto nel foro al lato di
ciascun terminale.

3

Serrare la manopola per fissare il filo.

■

Collegamento tramite una spina a
banana (a eccezione dei modelli per
Asia, Corea, R.U. ed Europa)

Innanzitutto, serrare la manopola, quindi inserire la spina
a banana nell’estremità del terminale corrispondente.

È possibile collegare uno o due gruppi di diffusori all’unità.

■

Collegamento bi-wire

Il collegamento bi-wire separa il woofer dalla sezione
combinata a medio raggio e tweeter. Un diffusore bi-wire
compatibile dispone di quattro terminali di supporto
obbligatori. Questi due gruppi di terminali permettono al
diffusore di essere diviso in due sezioni indipendenti.
Mediante queste connessioni, i driver a media ed alta
frequenza sono collegati a un gruppo di terminali e il
driver a bassa frequenza a un altro gruppo di terminali.

Collegare l’altro diffusore all'altro gruppo di terminali
nello stesso modo.

Quando si eseguono collegamenti bi-wire, impostare
l’interruttore IMPEDANCE SELECTOR su HIGH o LOW in
base all’impedenza dei diffusori:
6

Ω

 o superiore: HIGH

4

Ω

 o superiore: LOW

Vedere pagina 5 per Interruttore IMPEDANCE SELECTOR.

Quando si eseguono collegamenti bi-wire, eliminare i ponti o cavi
di messa in corto sul diffusore.

y

Per utilizzare i collegamenti bi-wire, passare il selettore
SPEAKERS alla posizione A+B.

ATTENZIONE

Nota

10 mm

Rosso: positivo (+)

Nero: negativo (–)

Spina a banana

ATTENZIONE

Nota

L’unità

Diffusore
