REGLAGE OCH FUNKTIONER

5

Sv

INTRODUKTION

Sv
ens
ka

1

CD-ingångar

Anslut en CD-spelaren.
Se sidan 6 för information om anslutning.

2

PHONO-uttag och GND-anslutning

PHONO-uttagen har utformats för anslutning av en
skivspelare med MM-kassett.
Se sidan 6 för information om anslutning.

3

Ljudingångar/-utgångar

Anslut en extern komponent, t ex en tuner, etc.
Se sidan 6 för information om anslutning.

4

VOLTAGE SELECTOR
(Endast modell till Asien och allmänna
modeller)

VOLTAGE SELECTOR måste ställas in på den lokala
nätspänningen innan nätkabeln ansluts till ett vägguttag.
Se sidan 8 för mer information.

5

AC IN

Den medföljande nätkabeln ansluts till detta nätintag.
Se sidan 8 för information om anslutning.

6

SPEAKERS-anslutningar

Anslut ett eller två högtalarpar.
Se sidan 6 för information om anslutning.

7

IMPEDANCE SELECTOR-omkopplare

Se IMPEDANCE SELECTOR-omkopplare på denna sida.

8

AC OUTLET(S)

För spänningsmatning till övriga ljud-/video-
komponenter.
Se sidan 8 för mer information.

■

IMPEDANCE SELECTOR-omkopplare

Ändra inte IMPEDANCE SELECTOR-omkopplaren när
spänningen är påslagen eftersom enheten kan skadas.
Om enheten inte startar kan det hända att IMPEDANCE
SELECTOR-omkopplaren inte är fullständigt förd åt ena
eller andra hållet. För i så fall omkopplaren hela vägen åt
endera hållet med nätspänningen helt bortkopplad från
enheten.
Välj omkopplarläget (LOW eller HIGH) beroende på
systemhögtalarnas impedans.

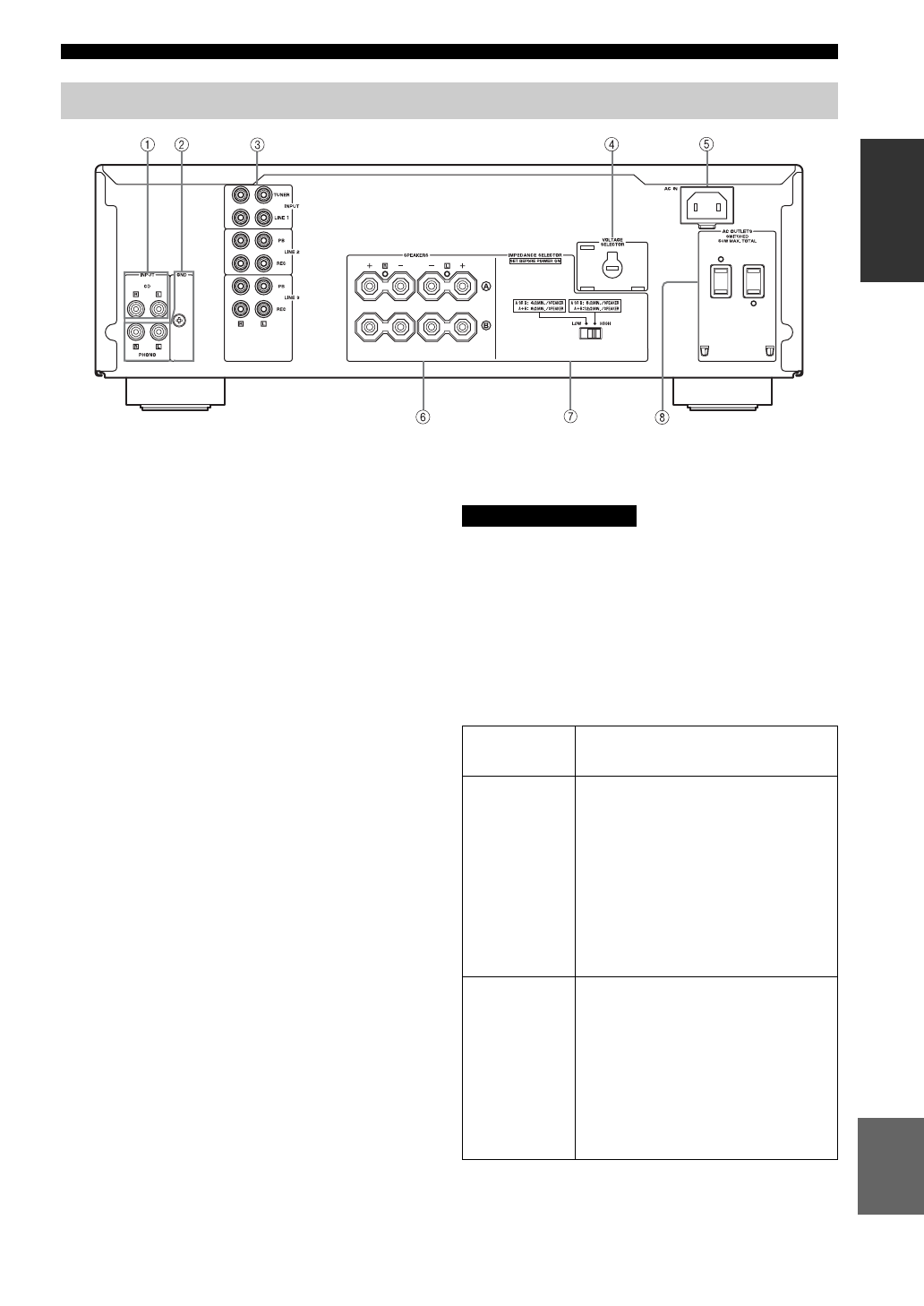

Bakpanel

(Modell till Asien och allmänna modeller)

OBSERVERA

Omkopplarläge

Impedansnivå

HIGH

• Om du använder ett högtalarpar (A eller

B), måste impedansen på högtalaren vara
6

Ω

 eller högre.

• Om du använder två högtalarpar (A och B)

samtidigt måste impedansen för varje
högtalare vara 12

Ω

 eller högre. (Utom för

U.S.A.- och Kanada-modeller)

• Om du ansluter med dubbla kablar (bi-

wire) måste impedansen på högtalaren
vara 6

Ω

 eller högre. Se sidan 7 för mer

information.

LOW

• Om du använder ett högtalarpar (A eller

B), måste impedansen på högtalaren vara
4

Ω

 eller högre.

• Om du använder två högtalarpar (A och B)

samtidigt måste impedansen för varje
högtalare vara 8

Ω

 eller högre.

• Om du ansluter med dubbla kablar (bi-

wire) måste impedansen på högtalaren
vara 4

Ω

 eller högre. Se sidan 7 för mer

information.
