7

De

ANSCHLÜSSE

VO

RBE
RE

ITU

NG

EN

D

eu

tsch

•

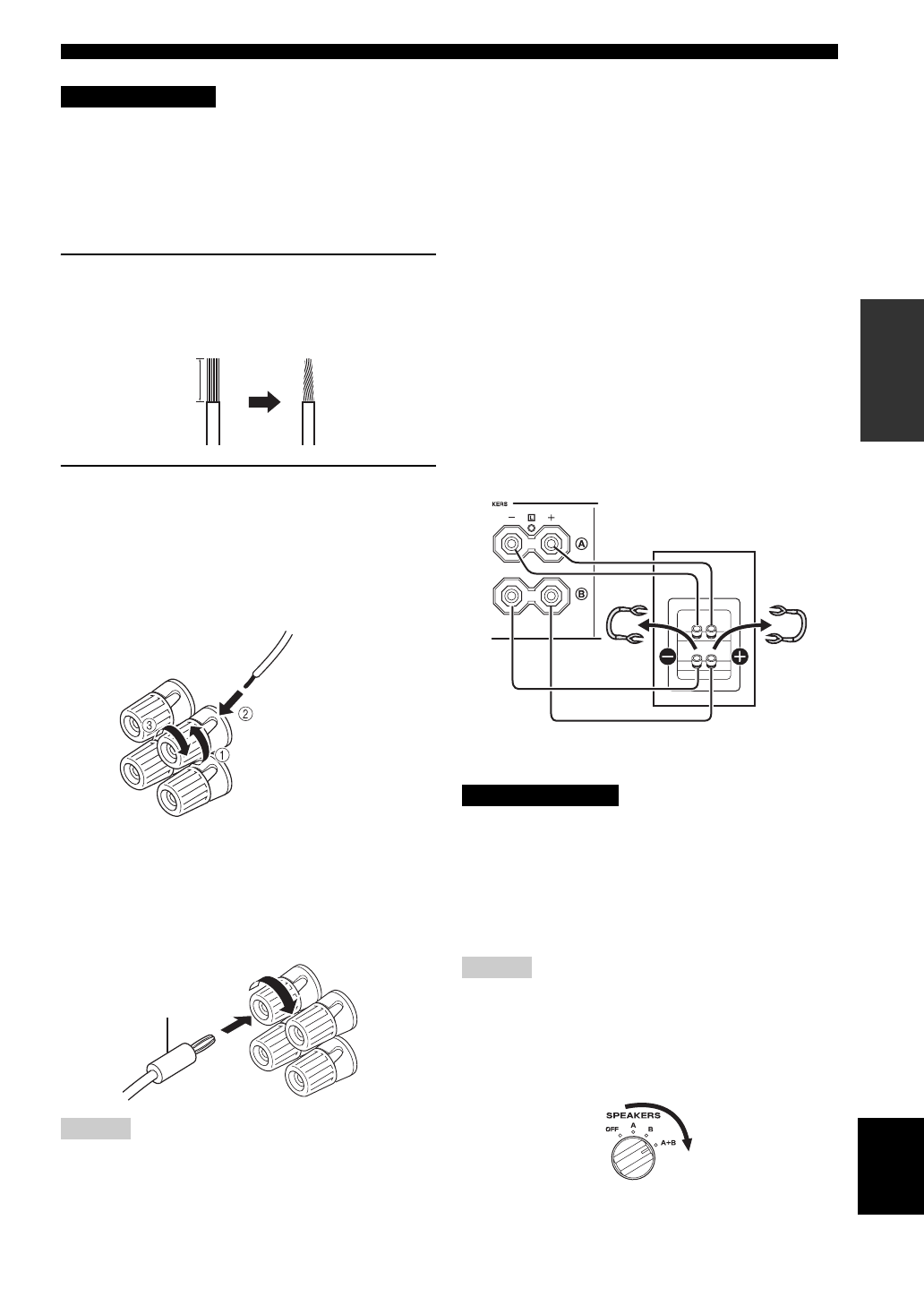

Der IMPEDANCE SELECTOR muss sich in der richtigen Position befinden, bevor Sie einen oder zwei
Lautsprechersätze anschließen. Einzelheiten dazu finden Sie auf Seite 5.

•

Achten Sie darauf, dass sich blanke Lautsprecherdrähte nicht gegenseitig oder andere Metallteile dieses Geräts
berühren. Andernfalls könnten das Gerät und/oder die Lautsprecher beschädigt werden.

•

Schließen Sie dieses Gerät und die anderen Komponenten erst an das Stromnetz an, wenn alle Anschlüsse zwischen
den Komponenten vorgenommen wurden.

1

Entfernen Sie etwa 10 mm der Isolierung am
Ende der einzelnen Lautsprecherkabel und
verdrillen Sie die blanken Adern, um
Kurzschlüsse zu vermeiden.

2

Schließen Sie das Lautsprecherkabel an.

1

Schrauben Sie den Knopf auf.

2

Schieben Sie ein blankes Kabelende in die
Aussparung an der Seite der einzelnen
Anschlüsse.

3

Ziehen Sie den Knopf an, um das Kabelende
zu sichern.

■

Anschließen eines Bananensteckers
(außer Modelle für Asien, Korea,
Großbritannien und Europa)

Ziehen Sie zuerst den Knopf fest und stecken Sie den
Bananenstecker dann vorne in den entsprechenden
Anschluss ein.

Sie können ein oder zwei Lautsprechersätze an dieses Gerät
anschließen.

■

Anschluss über Doppelverdrahtung

Beim doppelt verdrahteten Anschluss wird der Tieftöner
vom kombinierten Mittel- und Hochtönerbereich getrennt.
Ein mit Doppelverdrahtung (Bi-Wiring) kompatibler
Lautsprecher ist mit vier Anschlüssen versehen. Diese
zwei Anschlusspaare am Lautsprecher ermöglichen die
Aufteilung in zwei unabhängige Bereiche. Mit diesen
Verbindungen werden die Mittel- und
Hochtonfrequenztreiber mit einem Anschlusspaar und der
Bassfrequenztreiber mit dem anderen Anschlusspaar
verbunden.

Weitere Lautsprecher auf dieselbe Weise an den anderen
Anschlüssen anschließen.

Beim Anschließen über Doppelverdrahtung stellen Sie den
Schalter IMPEDANCE SELECTOR je nach Impedanz der
Lautsprecher auf HIGH oder LOW:
6

Ω

 oder höher: HIGH

4

Ω

 oder höher: LOW

Informationen zum Schalter IMPEDANCE SELECTOR finden
Sie auf Seite 5.

Beim Anschließen über Doppelverdrahtung entfernen Sie
Kurzschlussbrücken oder -kabel am Lautsprecher.

y

Stellen Sie beim Anschließen über Doppelverdrahtung den
Wählschalter SPEAKERS in die Position A+B.

VORSICHT

Hinweis

10 mm

Rot: positiv (+)

Schwarz: negativ (–)

Bananenstecker

VORSICHT

Hinweis

Dieses Gerät

Lautsprecher
