COMMANDES ET FONCTIONS

5

Fr

INTRODUCTION

F

rança

is

1

Prises d’entrée CD

Pour raccorder un lecteur de CD.
Voir page 6 pour plus d’informations sur la connexion.

2

Prises PHONO et borne GND

Les prises PHONO sont destinées au raccordement d’un
tourne-disque doté d’une cartouche MM.
Voir page 6 pour plus d’informations sur la connexion.

3

Prises d’entrée/sortie audio

Pour raccorder des composants externes, tels qu’un tuner,
etc.
Voir page 6 pour plus d’informations sur la connexion.

4

VOLTAGE SELECTOR
(Modèles pour l’Asie et Standard uniquement)

Le sélecteur VOLTAGE SELECTOR doit être réglé sur
votre tension secteur locale avant le raccordement du
câble d’alimentation fourni à la prise murale.
Voir page 8 pour plus de détails.

5

AC IN

Pour le raccordement du cordon d’alimentation fourni.
Voir page 8 pour plus d’informations sur la connexion.

6

Bornes SPEAKERS

Pour le raccordement d’un ou deux jeux d’enceintes.
Voir page 6 pour plus d’informations sur la connexion.

7

Commutateur IMPEDANCE SELECTOR

Voir Commutateur IMPEDANCE SELECTOR sur cette
page.

8

AC OUTLET(S)

Pour alimenter vos autres composants audio/vidéo.
Voir page 8 pour plus de détails.

■

Commutateur IMPEDANCE SELECTOR

Ne modifiez pas le commutateur IMPEDANCE
SELECTOR lorsque cet appareil est sous tension, car vous
risqueriez de l’endommager.
Si l’appareil ne se met pas sous tension, le commutateur
IMPEDANCE SELECTOR ne peut pas être correctement
réglé dans l’une ou l’autre position. Si c’est le cas, faites
glisser à fond le commutateur vers l’une ou l’autre
position lorsque l’appareil est complètement hors tension.
Sélectionnez la position du commutateur (LOW ou
HIGH) selon l’impédance des enceintes de votre système.

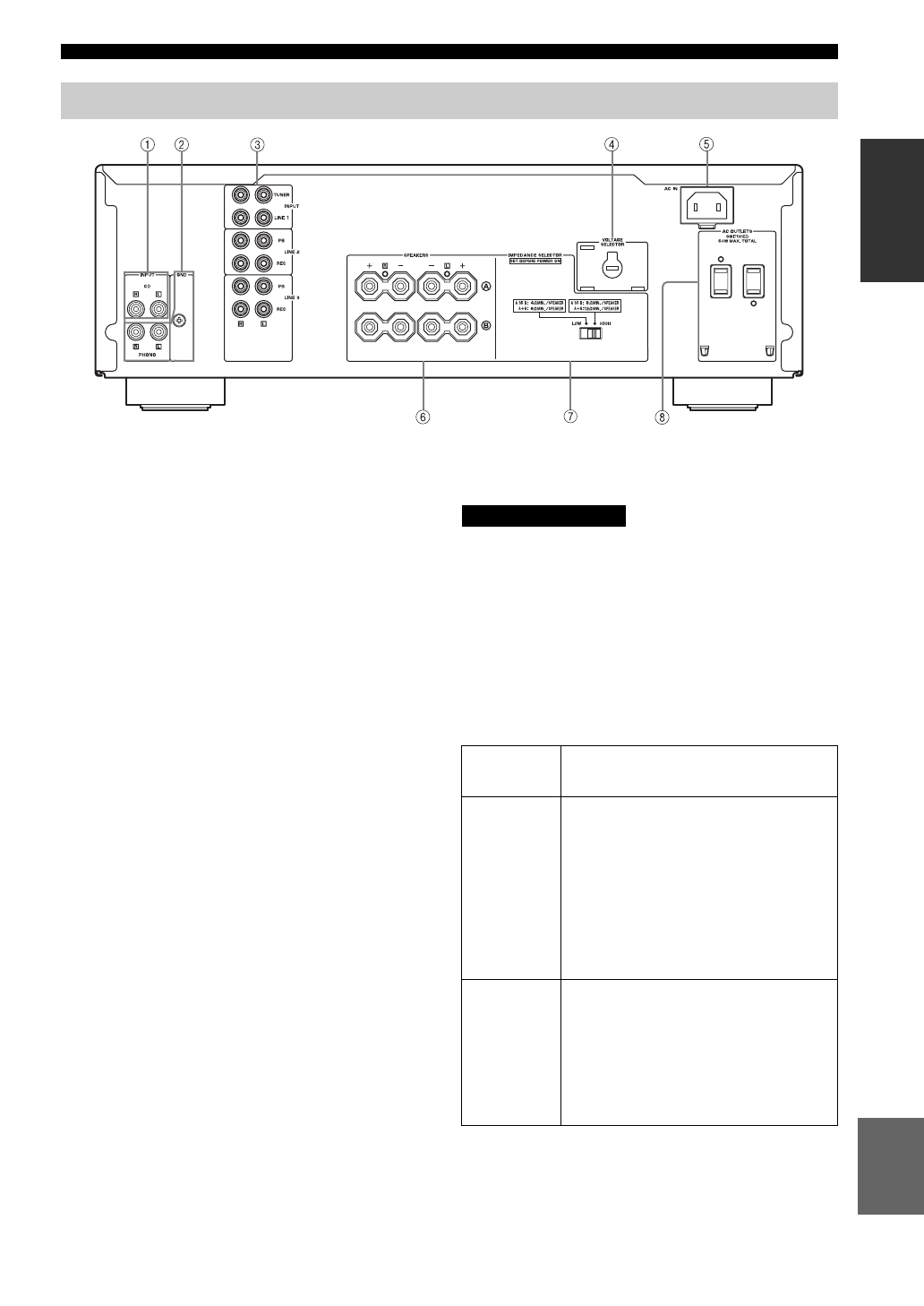

Panneau arrière

(Modèles pour l’Asie et Standard)

ATTENTION

Position du

commutateur

Niveau d’impédance

HIGH

• Si vous utilisez un jeu (A ou B), l’impédance

de l’enceinte doit être de 6

Ω

 ou supérieure.

• Si vous utilisez deux jeux (A et B)

simultanément, l’impédance de chaque
enceinte doit être de 12

Ω

 ou supérieure.

(Sauf modèles pour les États-Unis et le
Canada)

• Si vous établissez des connexions bifilaires,

l’impédance de l’enceinte doit être de 6

Ω

 ou

supérieure. Voir page 7 pour plus de détails.

LOW

• Si vous utilisez un jeu (A ou B), l’impédance

de l’enceinte doit être de 4

Ω

 ou supérieure.

• Si vous utilisez deux jeux (A et B)

simultanément, l’impédance de chaque
enceinte doit être de 8

Ω

 ou supérieure.

• Si vous établissez des connexions bifilaires,

l’impédance de l’enceinte doit être de 4

Ω

 ou

supérieure. Voir page 7 pour plus de détails.
