COMANDI E FUNZIONI

5

It

INTRODUZIONE

Italia

no

1

Prese di ingresso per CD

Collegano un lettore CD.
Consultare pagina 6 per le informazioni di connessione.

2

Prese PHONO e terminale GND

Le prese PHONO sono progettate per collegare un
giradischi con una cartuccia MM.
Consultare la pagina 6 per informazioni di connessione.

3

Prese di ingresso/uscita audio

Collegano componenti esterni, come ad esempio un
sintonizzatore, ecc.
Consultare la pagina 6 per informazioni di connessione.

4

VOLTAGE SELECTOR
(Solo per modelli Generale e per l’Asia)

Il VOLTAGE SELECTOR deve essere impostato sulla
base della tensione principale locale prima di collegare il
cavo di alimentazione alla presa di rete.
Consultare la pagina 8 per dettagli.

5

AC IN

Da utilizzare per collegare il cavo di alimentazione in
dotazione.
Consultare la pagina 8 per informazioni di connessione.

6

Terminali SPEAKERS

Collegano uno o due gruppi diffusori.
Consultare la pagina 6 per informazioni di connessione.

7

Interruttore IMPEDANCE SELECTOR

Consultare Interruttore IMPEDANCE SELECTOR in
questa pagina.

8

AC OUTLET(S)

Da utilizzare per fornire alimentazione ad altri
componenti audio/video.
Consultare la pagina 8 per dettagli.

■

Interruttore IMPEDANCE SELECTOR

Non cambiare l’interruttore IMPEDANCE SELECTOR
mentre si attiva l’alimentazione dell’unità; in questo modo
si possono provocare danni alla stessa.
Se l’unità non si accende, l’interruttore IMPEDANCE
SELECTOR potrebbe non essere passato completamente
ad alcuna posizione. In tal caso, far scorrere l’interruttore
interamente a una delle due posizioni quando
l’alimentazione’ è completamente disattivata.
Selezionare la posizione dell’interruttore (LOW o HIGH)
in base all’impedenza dei diffusori del sistema.

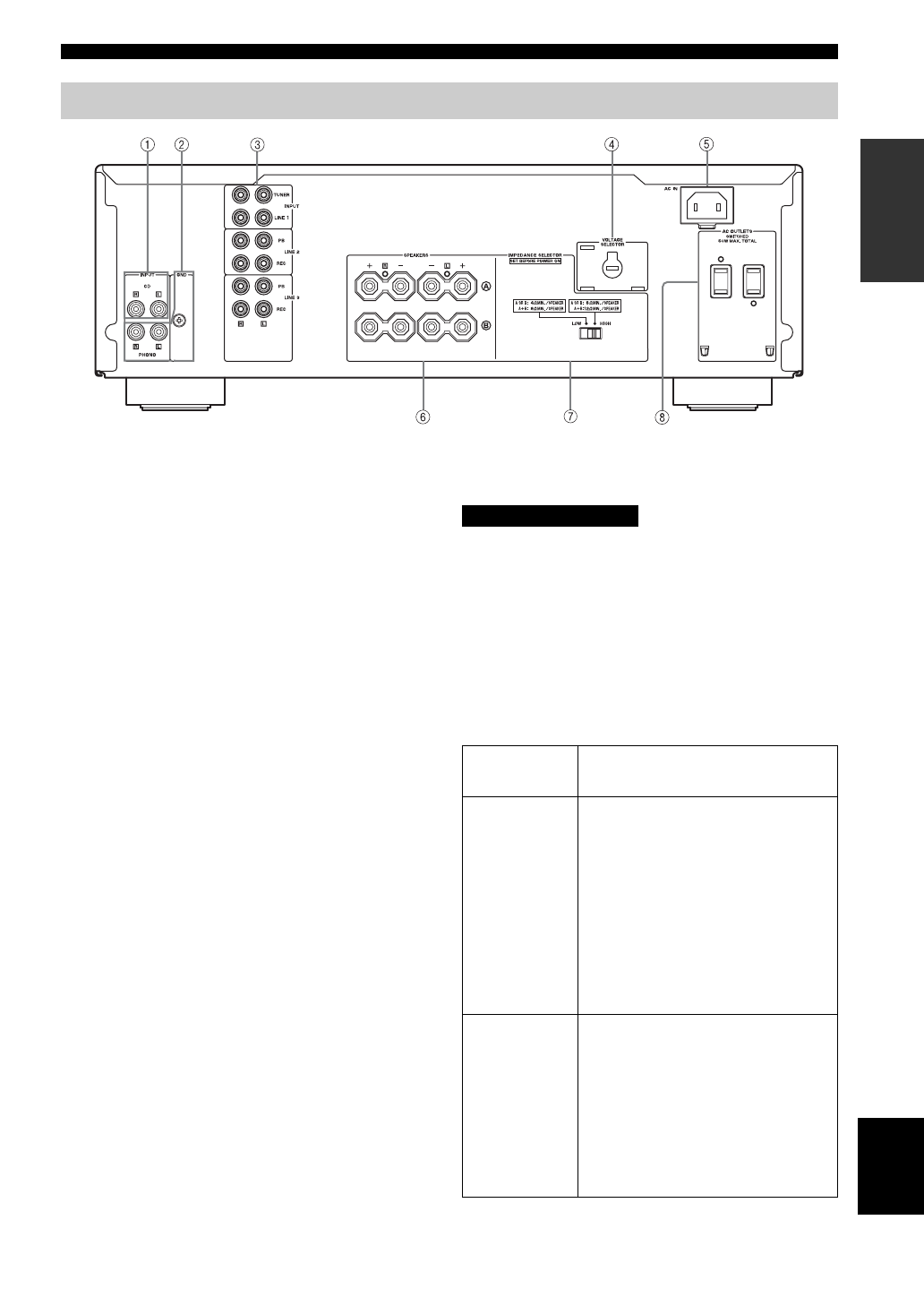

Pannello posteriore

(Modelli Generale e per l’Asia)

ATTENZIONE

Posizione

dell’interruttore

Livello di impedenza

HIGH

• Se si utilizza un gruppo (A o B),

l’impedenza del diffusore deve essere
almeno 6

Ω

.

• Se si utilizzano due gruppo (A e B)

contemporaneamente, l’impedenza di
ciascun diffusore deve essere almeno
12

Ω

. (A eccezione dei modelli per USA e

Canada)

• Se si utilizzano collegamenti a doppio

filo, l’impedenza del diffusore deve essere
di almeno 6

Ω

. Consultare la pagina 7 per

dettagli.

LOW

• Se si utilizza un gruppo (A o B),

l’impedenza del diffusore deve essere
almeno 4

Ω

.

• Se si utilizzano due gruppo (A e B)

contemporaneamente, l’impedenza di
ciascun diffusore deve essere almeno 8

Ω

.

• Se si utilizzano collegamenti a doppio

filo, l’impedenza del diffusore deve essere
di almeno 4

Ω

. Consultare la pagina 7 per

dettagli.
