7

Nl

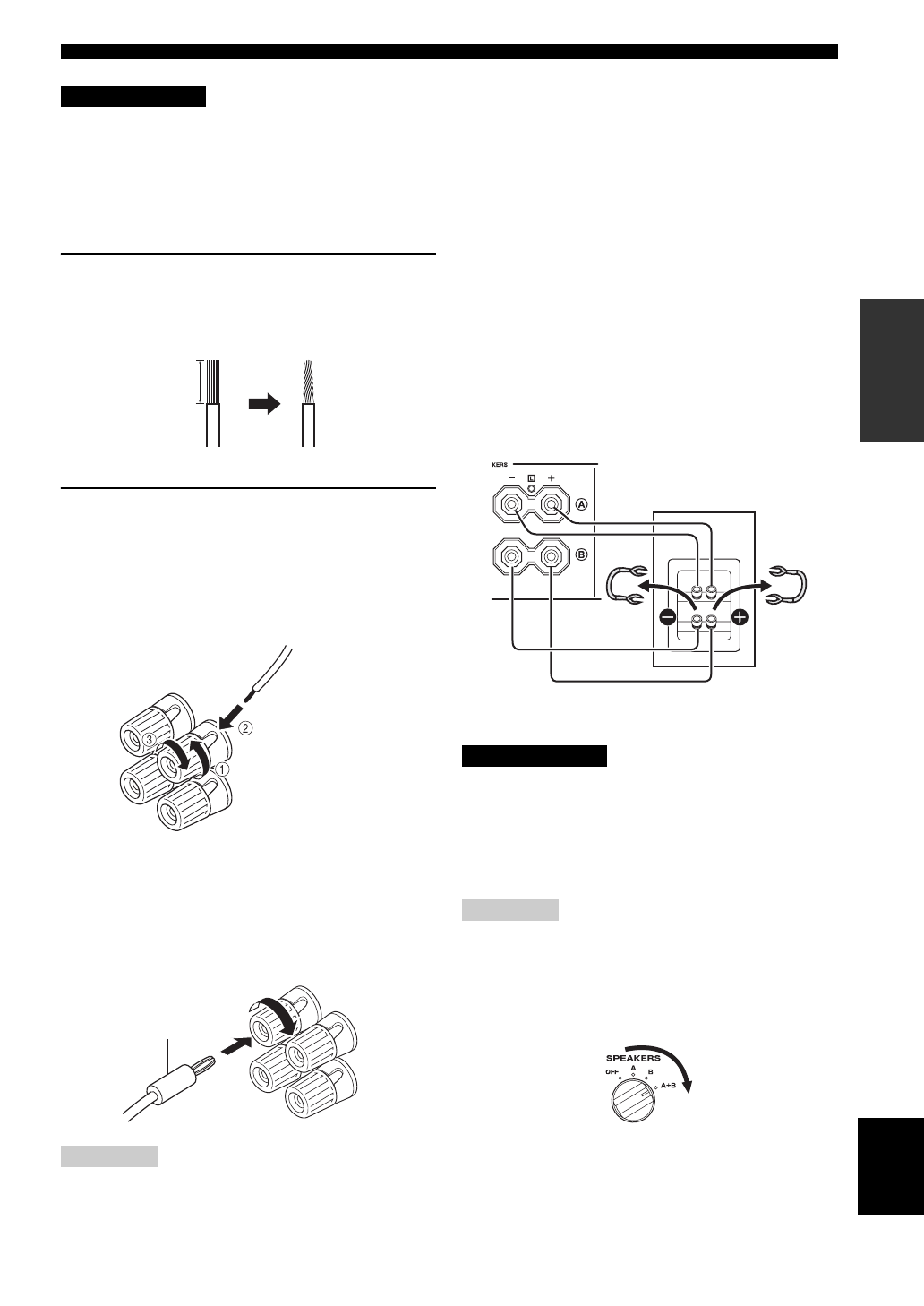

AANSLUITINGEN

Ne
d

erla
n

ds

VO

OR
BERE

ID

ING

•

De IMPEDANCE SELECTOR moet op de juiste stand zijn ingesteld voor u een of twee luidsprekersets aansluit. Zie
pagina 5 voor meer informatie.

•

Laat de naakte luidsprekerkabels elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen
onderdelen van het toestel. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.

•

Sluit dit toestel of andere componenten pas op het stroomnet aan nadat alle aansluitingen tussen componenten
gemaakt zijn.

1

Strip ongeveer 10 mm isolatie van het
uiteinde van elk van de luidsprekerkabels en
draai de ontblootte draadjes netjes in elkaar
om kortsluiting te voorkomen.

2

Verbind de luidsprekerkabel.

1

Draai de knop los.

2

Breng een naakt kabeleind aan in het gat
aan de zijkant van elke aansluiting.

3

Draai de knop aan om de kabel goed vast te
maken.

■

Aansluiten met behulp van
bananenstekkers (Behalve bij modellen
voor Azië, Korea, V.K. en Europa)

Draai eerst de knop vast en breng vervolgens de
bananenstekker in het uiteinde van de overeenkomstige
aansluiting in.

U kunt een of twee luidsprekersets op dit toestel aansluiten.

■

Bi-wire-aansluiting

Een bi-wire-aansluiting scheidt de woofer van het deel
voor de middentonen en de tweeters. Een luidsprekerkast
voor bi-wiring heeft vier klemaansluitingen. Deze twee
sets van aansluitingen maken het mogelijk de
luidsprekerkast op te delen in twee onafhankelijke delen.
Via deze verbindingen wordt de reproductie van de
midden- en hoge tonen via de ene set aansluitingen geleid
en die van de lage tonen via een andere set aansluitingen.

Sluit de andere luidspreker op dezelfde manier aan op de
andere aansluitingen.

Zet bij het maken van bi-wire-aansluitingen de IMPEDANCE
SELECTOR-schakelaar op HIGH of LOW, afhankelijk van de
impedantie van uw luidsprekers:
6

Ω

 of hoger: HIGH

4

Ω

 of hoger: LOW

Zie pagina 5 voor IMPEDANCE SELECTOR-schakelaar.

Bij het maken van bi-wire-aansluitingen dient u de
kortsluitbruggen of -kabels van de luidspreker te verwijderen.

y

Plaats de SPEAKERS-keuzeknop in de stand A+B om van bi-
wire-aansluitingen gebruik te maken.

LET OP

Opmerking

10 mm

Rood: positief (+)

Zwart: negatief (–)

Bananenstekker

LET OP

Opmerking

Dit toestel

Luidspreker
