СОЕДИНЕНИЯ

ПОДГО

Т

ОВКА

Р

усс
кий

•

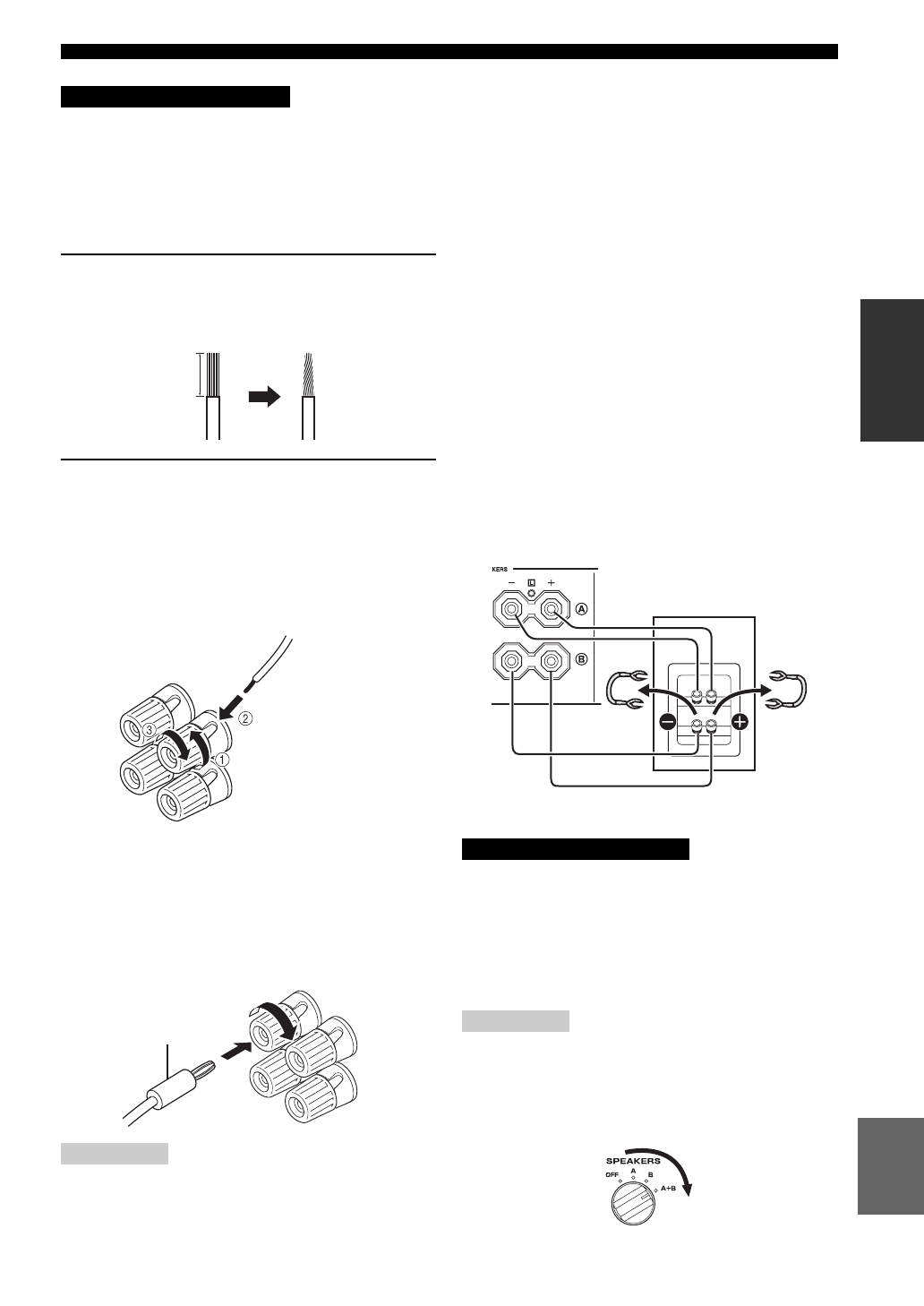

Перед подсоединением одного или двух наборов колонок IMPEDANCE SELECTOR необходимо
установить в соответствующее положение. Для получения дополнительной информации см. стр. 5.

•

Избегайте соприкосновения оголенных частей кабеля друг с другом или с металлическими компонентами
прибора. В противном случае это может стать причиной повреждения аппарата и/или колонок.

•

Не подсоединяйте этот аппарат или другие компоненты к источнику главного питания, пока не будут
завершены все соединения компонентов.

1

Снимите около 10 мм изоляции с конца
кабеля каждой колонки, затем скрутите
оголенные концы кабеля, чтобы
предотвратить короткое замыкание.

2

Подсоедините кабель колонок.

1

Ослабьте ручку.

2

Вставьте оголенный конец провода в
отверстие, расположенное на боковой
поверхности каждого разъема.

3

Закрутите ручку, чтобы надежно
закрепить провод.

■

Подсоединение с помощью штекера с
продольными подпружинивающими
контактами (кроме моделей для Азии,
Кореи, Великобритании и Европы)

Сначала заверните ручку, затем вставьте штекер с
продольными подпружинивающими контактами в
конец соответствующего разъема.

К данному аппарату можно подсоединить один или два
набора колонок.

■

Подключение с помощью кабеля
Bi-wire

При подключении с помощью кабеля Bi-wire звук
канала низкочастотного динамика отделен от
соединенного канала среднечастотного и
высокочастотного динамиков. Колонки,
поддерживающие подключение с помощью
кабеля Bi-wire, имеют четыре разъема с
клеммами. С помощью этих двух наборов
разъемов звук колонок можно выводить по двум
независимым каналам. C помощью этих
соединений динамики средних и высоких частот
можно подключить к одному набору разъемов, а
динамик низких частот – к другому набору
разъемов.

Аналогичным способом подключите другую
колонку к другому набору разъемов.

При выполнении соединений bi-wire установите
переключатель IMPEDANCE SELECTOR в положение
HIGH или LOW в зависимости от сопротивления колонок:
6

Ω

 или выше: HIGH

4

Ω

 или выше: LOW

Информацию о переключатель IMPEDANCE
SELECTOR cм. на стр. 5.

При подключении с помощью кабеля Bi-wire снимите
перемычки или кабели колонки.

y

Для использования подключения помощью кабеля Bi-wire
переключите селектор SPEAKERS в положение A+B.

ПРЕДУПРЕЖДЕНИЕ

Примечание

10 мм

Красная:

положительный

контакт (+)

Черная:

отрицательный

контакт (–)

Штекер с продольными
подпружинивающими
контактами

ПРЕДУПРЕЖДЕНИЕ

Примечание

Данный аппарат

Колонка
