7

Fr

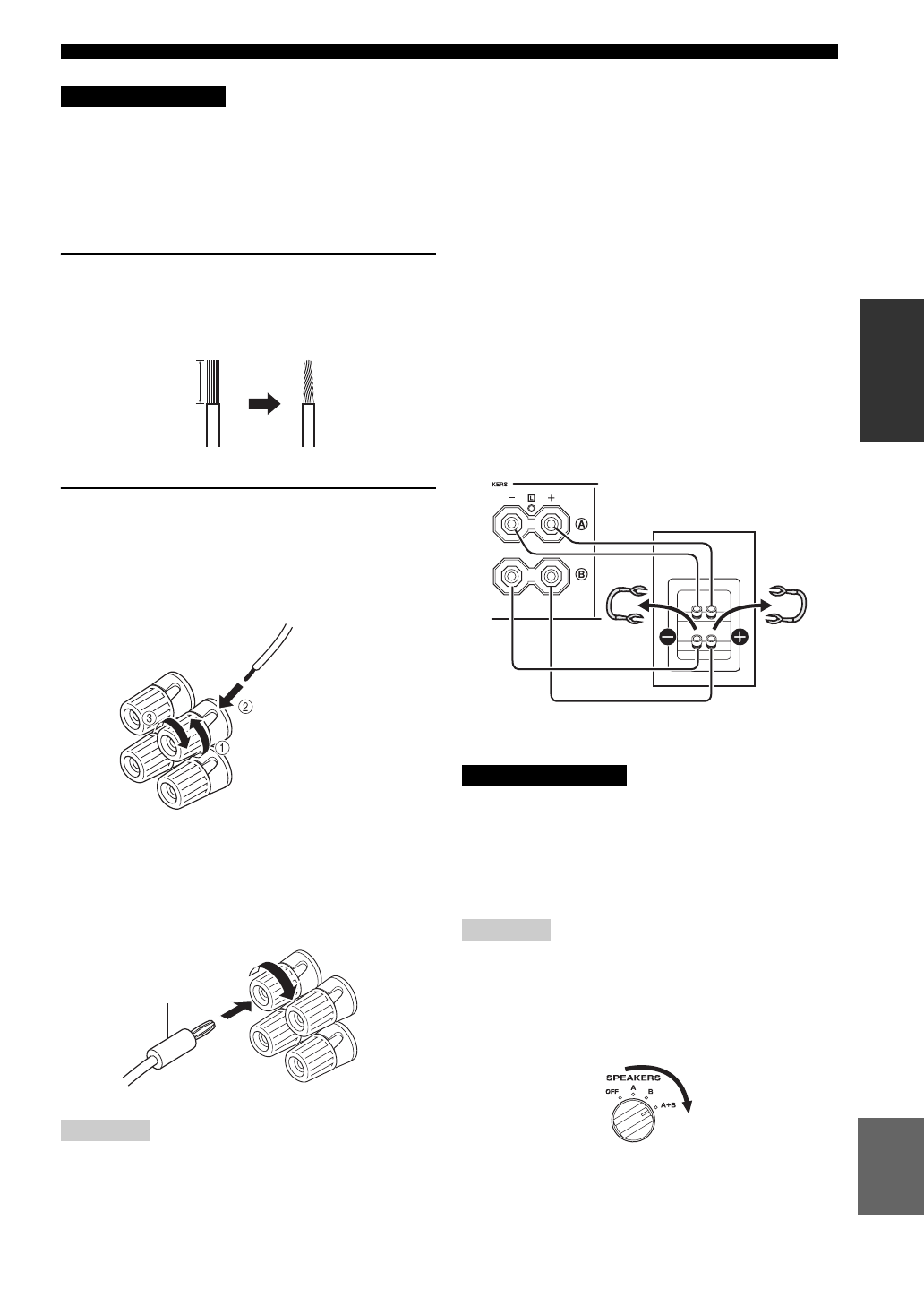

RACCORDEMENTS

PRÉPARA

T

IONS

F

rança

is

•

Le commutateur IMPEDANCE SELECTOR doit être réglé sur la position appropriée avant de raccorder un ou deux
jeux d’enceintes. Voir page 5 pour plus de détails.

•

Ne laissez pas les fils d’enceinte dénudés se toucher et évitez qu’ils entrent en contact avec les pièces métalliques de
cet appareil. Cela risquerait d’endommager l’appareil et/ou les enceintes.

•

Ne raccordez pas cet appareil ou d’autres composants au secteur aussi longtemps que toutes les connexions entre les
composants ne sont pas établies.

1

Retirez environ 10 mm d’isolation à
l’extrémité de chaque câble d’enceinte et
torsadez les fils exposés du câble afin
d’éviter tout court-circuit.

2

Raccordez le câble d’enceinte.

1

Dévissez le bouton.

2

Insérez un fil dénudé dans l’orifice situé sur
le côté de chaque borne.

3

Serrez le bouton pour fixer le fil.

■

Raccordement avec une fiche banane
(Sauf modèles pour l’Asie, la Corée, le
Royaume-Uni et l’Europe)

Serrez d’abord le bouton et insérez la fiche banane dans
l’extrémité de la borne correspondante.

Vous pouvez raccorder un ou deux jeux d’enceintes à cet
appareil.

■

Connexion bifilaire

La connexion bifilaire a pour effet de séparer les graves
des médiums et des aigus. Une enceinte compatible avec
ce type de connexion est pourvue de quatre bornes de
connexion. Ces deux jeux de bornes permettent de diviser
l’enceinte en deux sections indépendantes. Lorsque ces
connexions sont effectuées, les circuits d’attaque des
médiums et des aigus sont reliés à un jeu de bornes et le
circuit d’attaque des graves est relié à l’autre jeu de
bornes.

Raccordez l’autre enceinte à l’autre jeu de bornes de la
même manière.

Lorsque vous établissez des connexions bifilaires, réglez le
commutateur IMPEDANCE SELECTOR sur HIGH ou LOW,
selon l’impédance de vos enceintes :
6

Ω

 ou superieure : HIGH

4

Ω

 ou superieure : LOW

Pour le Commutateur IMPEDANCE SELECTOR, voir page 5.

Lorsque vous établissez des connexions bifilaires, retirez les
ponts de court-circuitage ou les câbles des enceintes.

y

Pour utiliser les connexions bifilaires, réglez le sélecteur
SPEAKERS sur la position A+B.

ATTENTION

Remarque

10 mm

Rouge : positif (+)

Noir : négatif (–)

Fiche banane

ATTENTION

Remarque

Cet appareil

Enceinte
