ПРИМЕЧАНИЕ:
Когда один из свето-
диодов начинает мигать, блок управле-
ния генерирует код ошибки. Обратитесь
к авторизованному дилеру Lynx и сооб-
щите, какой из светодиодов мигает.
Центральная пружина
Совершите пробную поездку по трассе
на средней скорости.
Если рулевое управление чрезмерно за-
труднено или чрезмерно облегчено, от-
регулируйте центральную пружину.
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед проведением регулировки
подвески, выполните следующее:
– Остановите снегоход в безопасном
месте.
– Снимите колпачок шнура безопас-
ности с выключателя двигателя.
– Установите заднюю часть снегохода
на опору с широким основанием
и специальным отражающим щитком.
– Убедитесь, что подъёмное устрой-
ство стоит на прочном основании
и надёжно закреплено.
Для установки предварительного натяже-
ния используйте регулировочный ключ
из комплекта возимого инструмента.

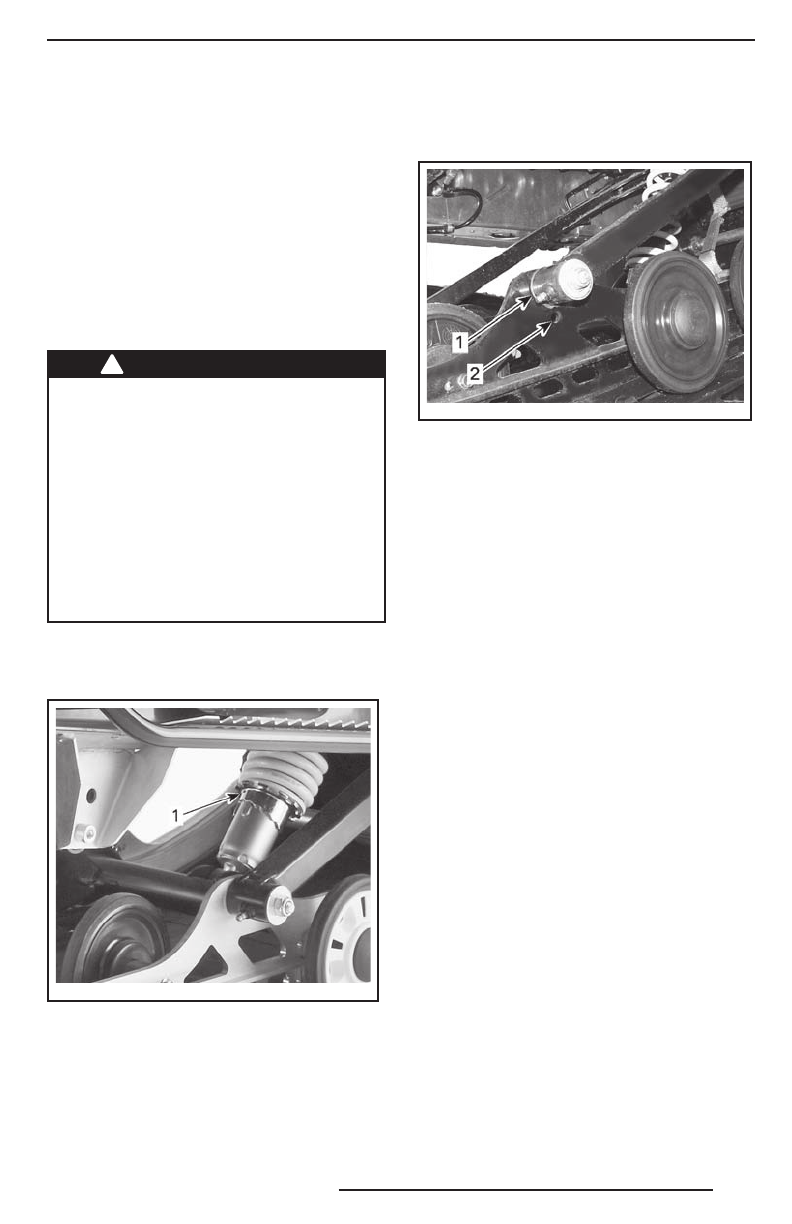

fmo2012-003-017_a
1. Кулачковый регулятор
Центральный рычаг может быть установ-
лен в одно из двух положений. При ути-
литарном использовании снегохода, дви-
жении по трассе или перевозки пасса-
жира устанавливайте центральный рычаг
в положение 1.
При эксплуатации снегохода в глубоком
снегу, возможно, потребуется установить
центральный рычаг в положение 2.
fmo2013-005-003_a
ЦЕНТРАЛЬНЫЙ РЫЧАГ
1. Положение 1
2. Положение 2
Особенности движения
по глубокому снегу
При движении по глубокому снегу может
возникнуть необходимость в регулировке
ленточного ограничителя, а также в пе-
ремене позы водителя с целью коррек-
тировки угла касания гусеницы с опор-
ной поверхностью. Водитель, имеющий
достаточные знания и опыт, всегда смо-
жет подобрать самый оптимальный ва-
риант регулировки с учётом состояния
снежного покрова.
Регулировка передней
подвески
Передние пружины
Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.
Преднатяг передних пружин также оказы-
вает влияние на управляемость.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
