Центровка гусеничной ленты

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на  опору  с  широким  основанием

и отражательным щитком. Убедитесь

в отсутствии людей поблизости и по-

зади снегохода. Не проворачивайте

гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите  двигатель  и  слегка  нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.

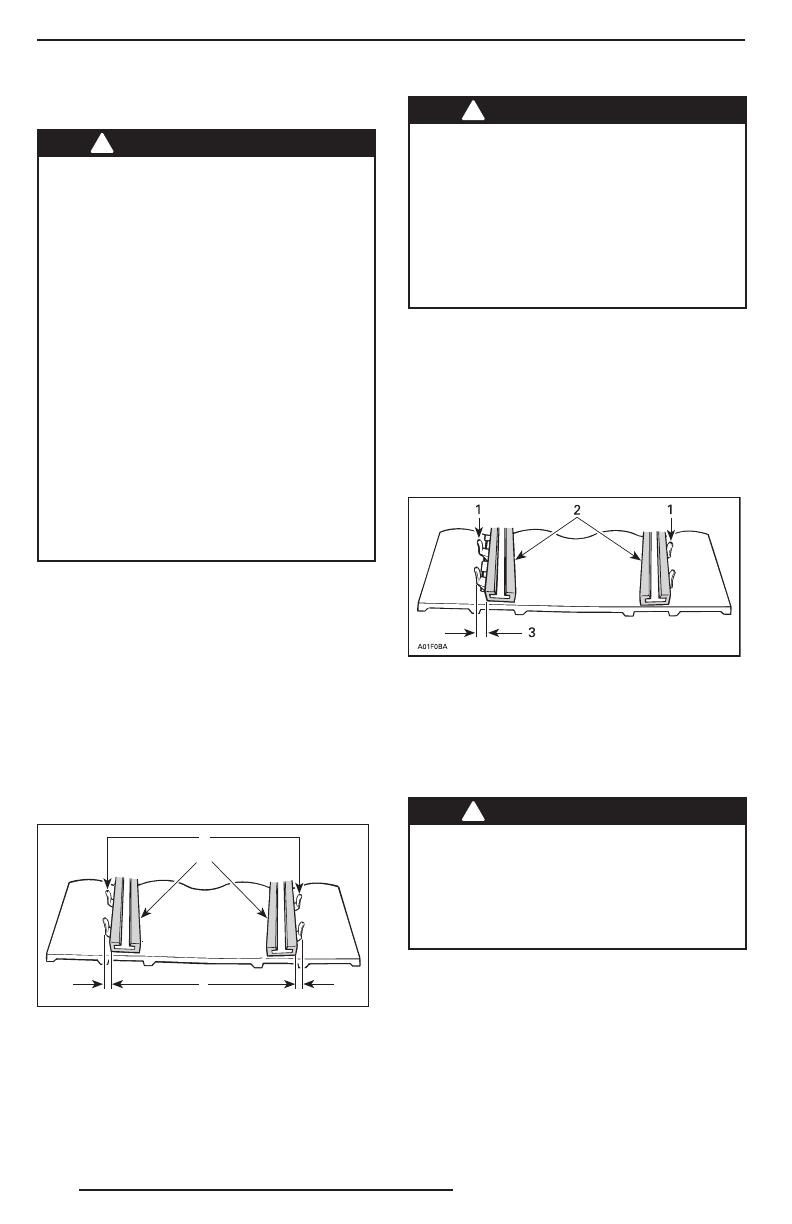

Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-

полните следующее:

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  операций  по  регу-

лировке  и  техническому  обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Ослабьте стопорные винты заднего на-

правляющего катка.

3.  П од т я н и те   р е г ул и р о в о ч н ы й   б ол т

на  той  стороне  движителя,  где  рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

4.  Затяните контргайки.
5.  Затяните болты крепления направля-

ющих катков моментом (48 ± 6) Н•м.

!

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты на-

правляющих катков надёжно затяну-

ты, чтобы избежать самопроизволь-

ного демонтажа направляющего кат-

ка и последующего заклинивания гу-

сеницы.
