98

4.  Несколько раз проверните ведомый

шкив,  чтобы  ремень  занял  правиль-

ное положение между половинками.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже «

РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ

».

6.  Установите  защитный  кожух  ремня

вариатора, см. «

ЗАЩИТНЫЙ КОЖУХ

РЕМНЯ ВАРИАТОРА

».

7.  Закройте боковую панель. См. главы

«

ВЕРХНИЕ  БОКОВЫЕ  ПАНЕЛИ

»  и

«

НИЖНИЕ БОКОВЫЕ ПАНЕЛИ

» раз-

дела «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

Регулировка ремня вариатора

по высоте

После установки нового ремня вариато-

ра необходимо проверить его регулиров-

ку по высоте.
Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Откройте левую боковую панель. См.

главы «

ВЕРХНИЕ БОКОВЫЕ ПАНЕЛИ

»

и «

НИЖНИЕ БОКОВЫЕ ПАНЕЛИ

» раз-

дела «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

3.  Снимите защитный кожух, как описано

в разделе «

ЗАЩИТНЫЙ КОЖУХ РЕМ-

НЯ ВАРИАТОРА

».

4.  Отпустите фиксирующий винт.

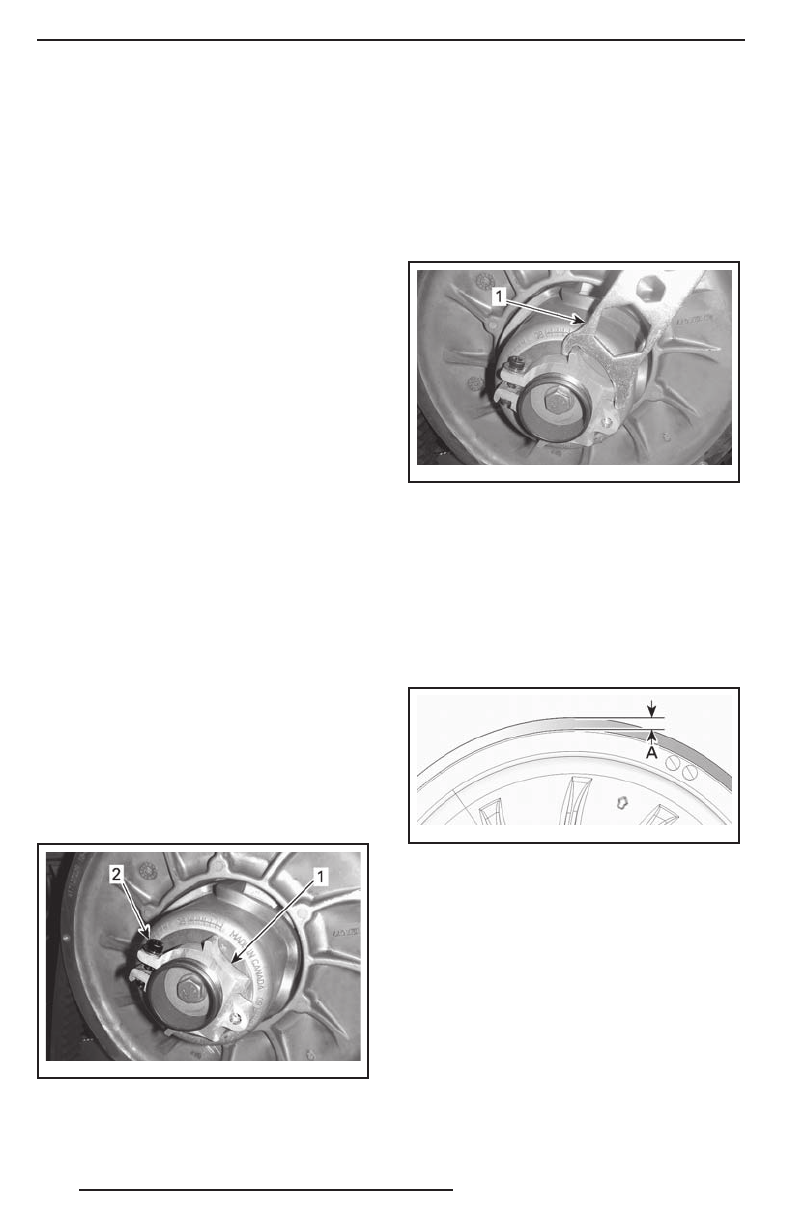

mmo2 011 -003 -01 0_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

5.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003 -01 1_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

Ремень, не имеющий внешней зубча-

той поверхности

Повторяйте шаг 5, пока внешняя поверх-

ность ремня вариатора не окажется вро-

вень с краем ведомого шкива.

mmr200 9-0 81-0 01_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
A. 0 мм

Ремень с зубчатой внешней поверх-

ностью

Повторяйте шаг 5, пока нижние поверх-

ности канавок внешней зубчатой поверх-

ности ремня вариатора не совпадут с кра-

ем ведомого шкива.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
