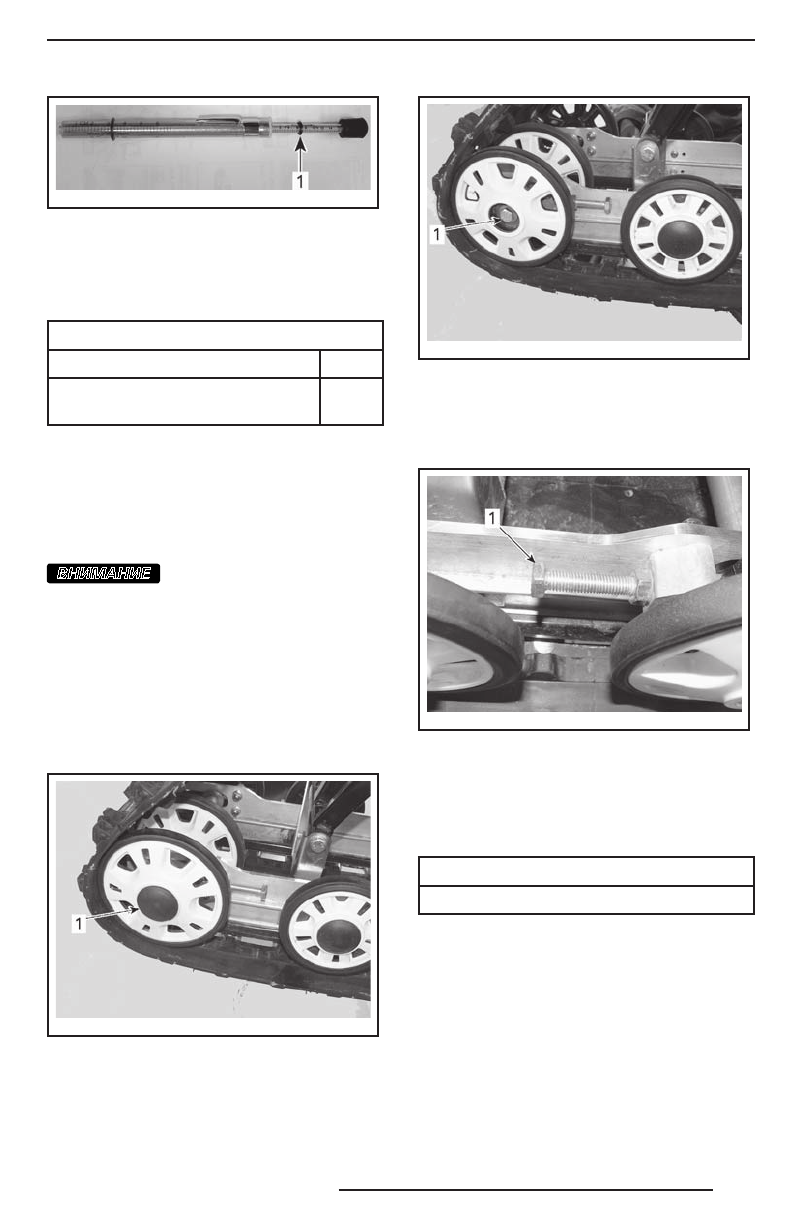

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА, мм
40–50
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ
НАГРУЗКИ, кг
7,3
11. Если полученное значение не со-
ответствует данным, приведённым
в таб лице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «
РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
».
ВНИМАНИЕ
Слишком сильное натя-
жение гусеницы приводит к потере
мощности и чрезмерной нагрузке
на компоненты подвески.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
fm r2008 -04 8-007_ a
1. Колпачок правого заднего направляющего катка
3. Ослабьте крепёжные болты задних на-
правляющих катков.
fm r2008 -04 8-008_ a
1. Болт крепления правого заднего направляюще-
го катка
4. Вращением регулировочных болтов
установите требуемое натяжение гу-
сеницы.
fm r2008 -04 8-009_ a
1. Правый регулировочный болт
5. Если Вам не удаётся правильно отре-
гулировать натяжение гусеницы, обра-
титесь к дилеру Lynx.
6. Затяните болты крепления.
МОМЕНТ ЗАТЯЖКИ
(48 ± 6) Н•м
7. Проверьте центровку гусеницы, как
описано ниже.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
