65

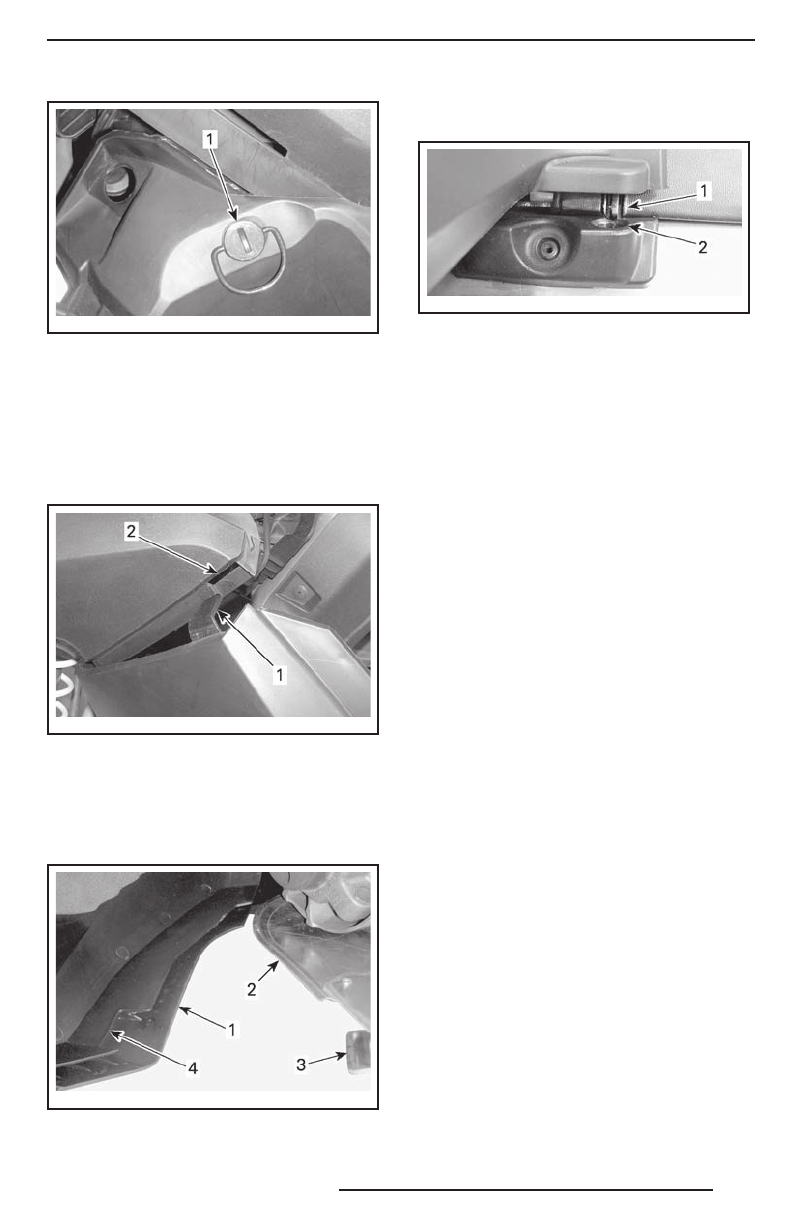

mmo2 009 -004 -04 5_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть па-

нели и откройте.

Закрывание нижней боковой

панели

1.  Вставьте фиксатор панели в паз ниж-

него поддона.

mmo2 011 -006 -10 1_a

1. Нижний фиксатор боковой панели
2. Паз нижнего поддона

2.  Установите  нижнюю  часть  панели

на алюминиевое шасси так, чтобы алю-

миниевый выступ шасси вошёл в паз

панели.

mmo2 009 -004 -04 7_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3.  Вставьте выступ панели в паз, распо-

ложенный на тоннеле.

mmo2 011 -006 -10 2_a

1. Выступ
2. Отверстие туннеля

4.  Застегните резиновый фиксатор.
5.  Закройте фиксатор, повернув его на ¼

оборота по часовой стрелке.

Снятие/установка нижней

боковой панели

1.  Откройте нижнюю боковую панель как

описано выше.

2.  Поднимите  переднюю  часть  панели

и освободите нижнюю часть из паза.

3.  Освободите  верхнюю  часть  панели,

опустив панель.

Процедура установки выполняется в об-

ратном порядке.

30)  Рукоятка ручного

стартера

Ручной  стартер  располагается  на  пра-

вой стороне снегохода, за боковой пане-

лью. Чтобы привести в действие меха-

низм ручного стартера, медленно потя-

ните рукоятку на себя и, когда почувству-

ете сопротивление, энергично дёрните

её. Медленно верните рукоятку в исхо-

дное положение.

31)  Место для хранения

запасной свечи

зажигания

В футляре для комплекта возимого ин-

струмента предусмотрено место для хра-

нения запасных свечей зажигания, это

позволяет предохранить их от воздей-

ствия влаги, а также защитить от грязи

и повреждений.

ПРИМЕЧАНИЕ:

 Запасные свечи зажи-

гания  не  входят  в  комплект  поставки

снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
