100

гателя могут измениться, что вызовет из-

менение динамических и других эксплуа-

тационных характеристик снегохода.
Конструкция ведущего шкива позволяет

согласовать работу вариатора с характе-

ристиками двигателя, чтобы он мог раз-

вивать максимальную мощность в широ-

ком диапазоне скоростей.
Регулировочными винтами необходимо

добиться того, чтобы фактические мак-

симальные обороты двигателя соответ-

ствовали оборотам максимальной мощ-

ности двигателя.

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕНИЯ

КОЛЕНЧАТОГО ВАЛА,

ПРИ КОТОРОЙ РАЗВИ-

ВАЕТСЯ МАКСИМАЛЬ-

НАЯ МОЩНОСТЬ

600 HO E-TEC

(8100 ± 100) об/мин

800R E-TEC

(7900 ± 100) об/мин

ПРИМЕЧАНИЕ:

 Для измерения частоты

вращения коленчатого вала пользуйтесь

цифровым тахометром высокого класса

точности.

ПРИМЕЧАНИЕ:

 Описываемая ниже регу-

лировка влияет на работу двигателя толь-

ко на высокой частоте вращения колен-

чатого вала.

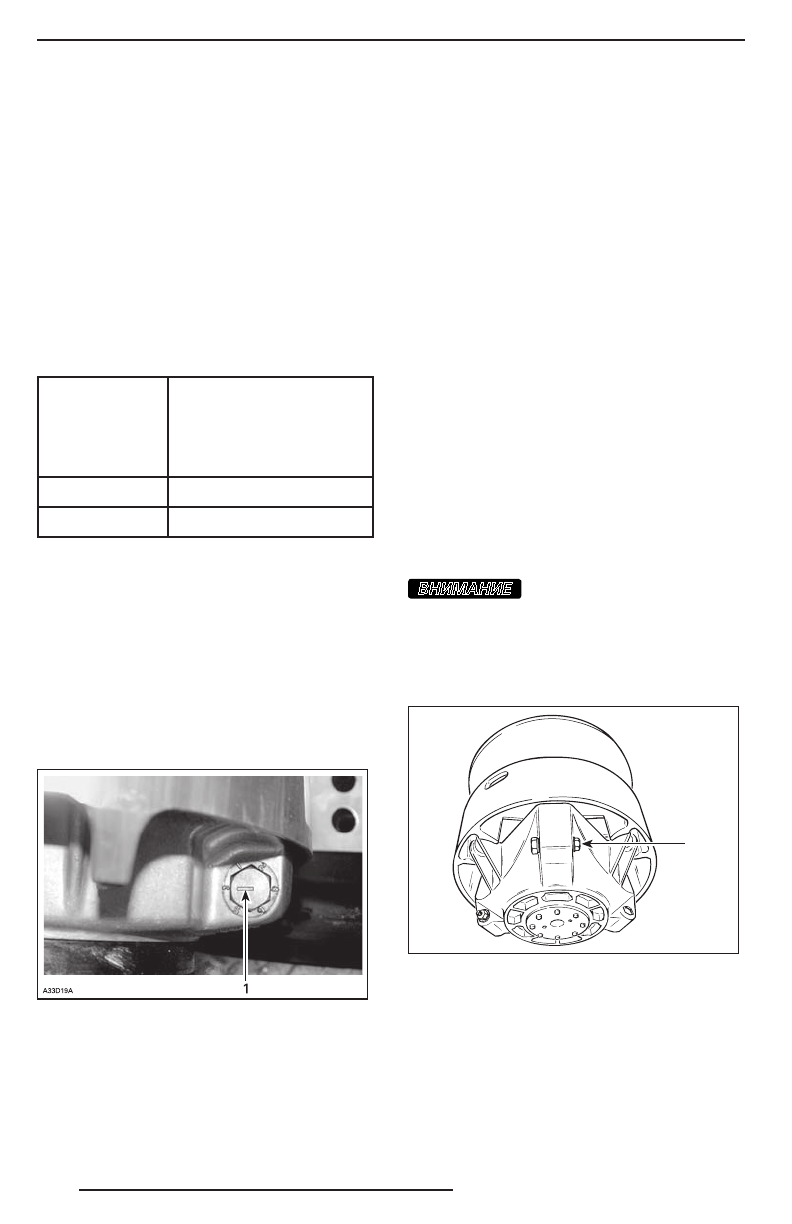

На торце головки винта имеется риска-

указатель.

ТИПОВОЙ ВАРИАНТ
1. Метка

Имеется шесть положений, обозначен-

ных цифрами от 1 до 6.
Изменение регулировки в соседнее по-

ложение приводит к изменению макси-

мальной  частоты  вращения  примерно

на 200 об/мин.
Чем больше номер позиции регулировоч-

ного винта, тем более высокие обороты

развивает двигатель, и наоборот.
Пример:
Регулировочный винт повернут из поло-

жения «4» в положение «6». В результа-

те максимальная частота вращения ко-

ленчатого  вала  двигателя  увеличится

на 400 об/мин.

Регулировка

Ослабьте контргайку настолько, чтобы

можно было частично вынуть калибро-

вочный болт и переставить его в нужное

положение. Запрещается полностью от-

ворачивать контргайку. Затяните контр-

гайки крутящим моментом (10 ± 2) Н•м.

ВНИМАНИЕ

Запрещается полностью

вынимать калибровочный болт во из-

бежание выпадения внутренних шайб.

Все три регулировочных болта веду-

щего шкива должны быть установле-

ны в одинаковое положение.

A16D0HA

1

ТИПОВОЙ ВАРИАНТ
1.  Ослабьте настолько, чтобы повернуть калибро-

вочный болт
