62

25)  Проушины для

крепления груза

mmo2 012 -009 -00 1_a

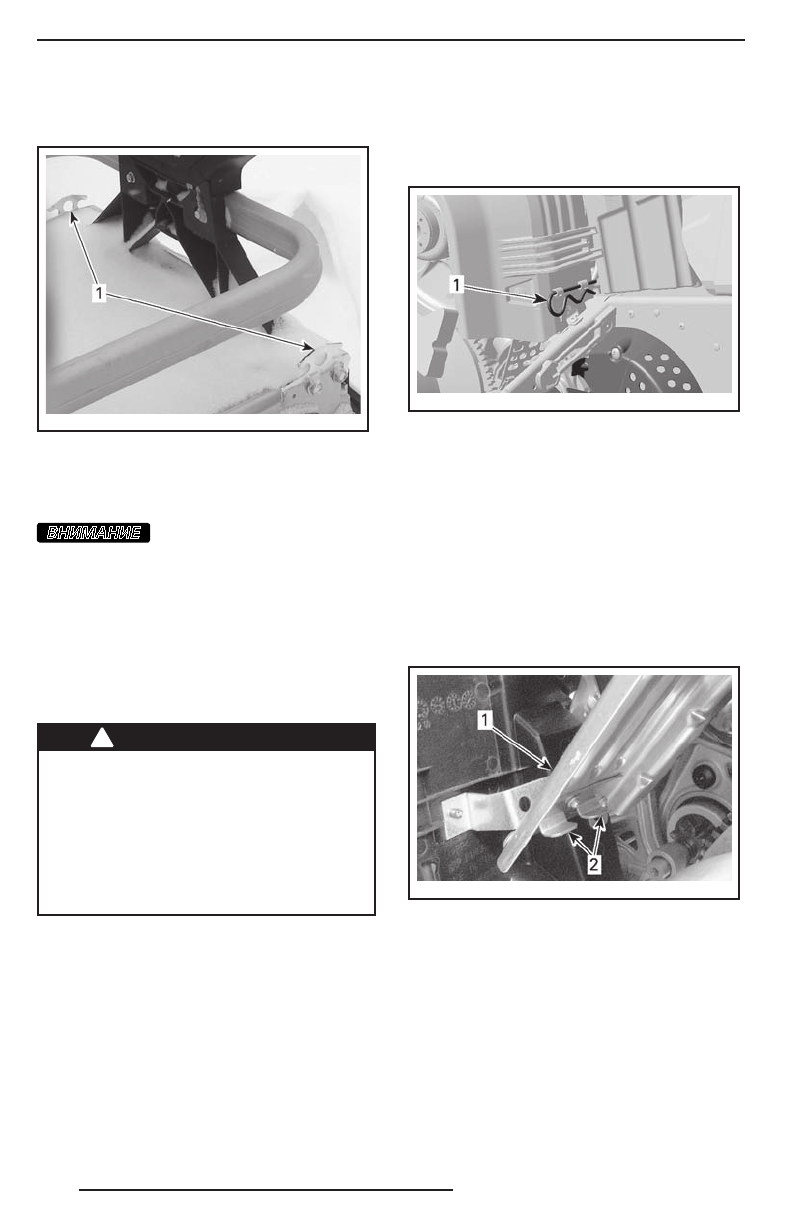

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза

Для крепления груза на задней багажной

площадке предусмотрены две проушины.

ВНИМАНИЕ

Не  превышайте  макси-

мальную грузоподъёмность задней ба-

гажной площадки. МАКСИМАЛЬНЫЙ

вес перевозимого груза — 30 кг.

26)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариато-

ра и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ:

  Защитный  кожух  рем-

ня  вариатора  специально  изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фикса-

торами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

с контактного устройства.

Откройте левую панель моторного отсе-

ка, см. раздел «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

».

Извлеките проволочный фиксатор.

mmo2 008 -003 -06 3_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и извлеките из передних выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Совместите прорези кожуха с фиксато-

рами.

mmo2 009 -004 -03 5_a

1. Кожух
2. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
