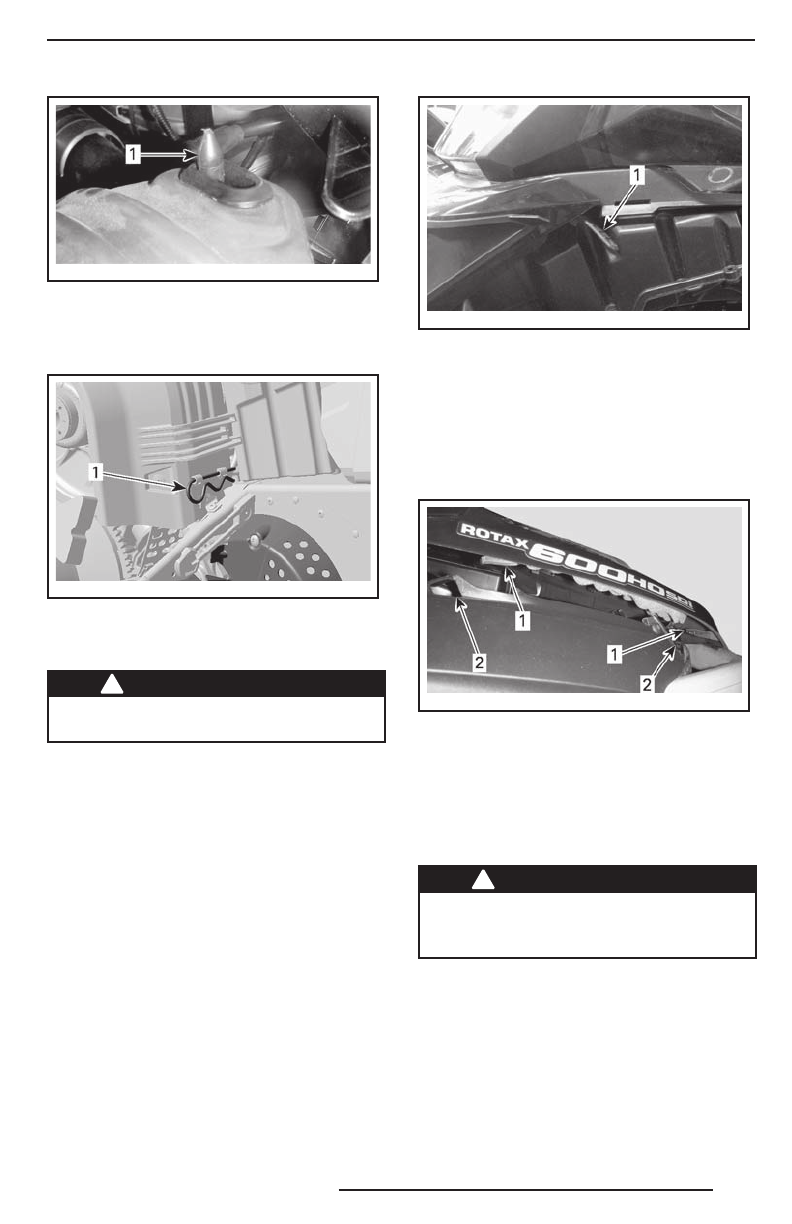

1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
mmo2 008 -003 -06 3_a
1. Проволочный фиксатор
27) Капот
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода со снятым капотом.
Снятие капота
1. Снимите верхние боковые панели как
указано ниже.
2. Освободите резиновые фиксаторы
с обеих сторон.
mmo2 009 -004 -03 8_a
1. Резиновый фиксатор
3. Сдвиньте капот вперёд, чтобы вывести
фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней
и центральной частях капота с соответ-
ствующими пазами в нижнем поддоне.
mmo2 009 -004 -03 9_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Пазы
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
28) Верхние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода с открытыми или снятыми бо-
ковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
