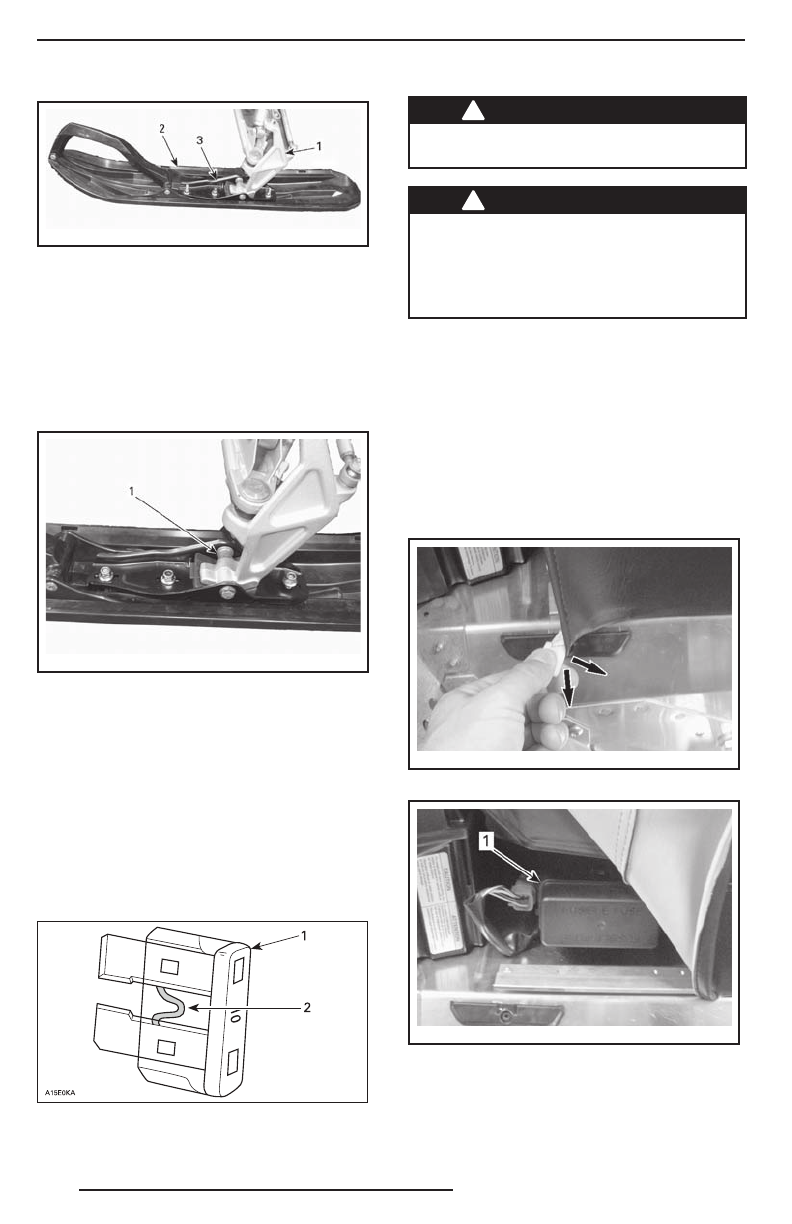

106
fbl2013-002-014_ c
ТИПОВОЙ ВАРИАНТ
1. Опора лыжи
2. Лыжа
3. Кронштейн лыжи
Изменяя положение регулировочной
втулки можно регулировать ширину ко-
леи лыж. Возможна установка лыжи как
с внутренней, так и с внешней стороны
опоры лыжи.
fmo2014-003-009_a
1. Регулировочная втулка установлена с внутрен-
ней стороны стойки лыжи
Предохранители
Проверка предохранителей
Система электрооборудования защище-
на предохранителями.
Проверьте и, при необходимости, заме-
ните предохранитель.
Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.
1. Предохранитель
2. Проверьте, не оплавилась ли нить
!
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать предохра-
нитель с более высоким номиналом.
!
ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.
Расположение предохранителей
Блок предохранителей располагается под
обивкой левой передней части сиденья.
Для идентификации предохранителей
см. табличку на крышке блока и раздел
«
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
».
Для доступа к блоку предохранителей
снимите часть обивки, как показано
на рисунке.
mmo2 009 -004 -03 6_b
ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ
mmo2 009 -004 -03 7_a
1. Блок предохранителей
Установите обивку на место, зацепив
за алюминиевый выступ.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
