Portugus

(Portuguese)

MANUAL DE INSTRUÇÕES

Tipo da máquina:

Ferramenta equipada com uma bucha de broca de

1/2 polegadas e 3/8 polegadas com vários tipos de brocas

para perfuração – Nenhuma outra utilização é autorizada.

Requisitos para o fornecimento de ar

1.  Fornecer a ferramenta com 90 psig (6,3 bar) de ar seco e

puro. As pressões altas reduzem drasticamente o tempo

de vida da ferramenta.

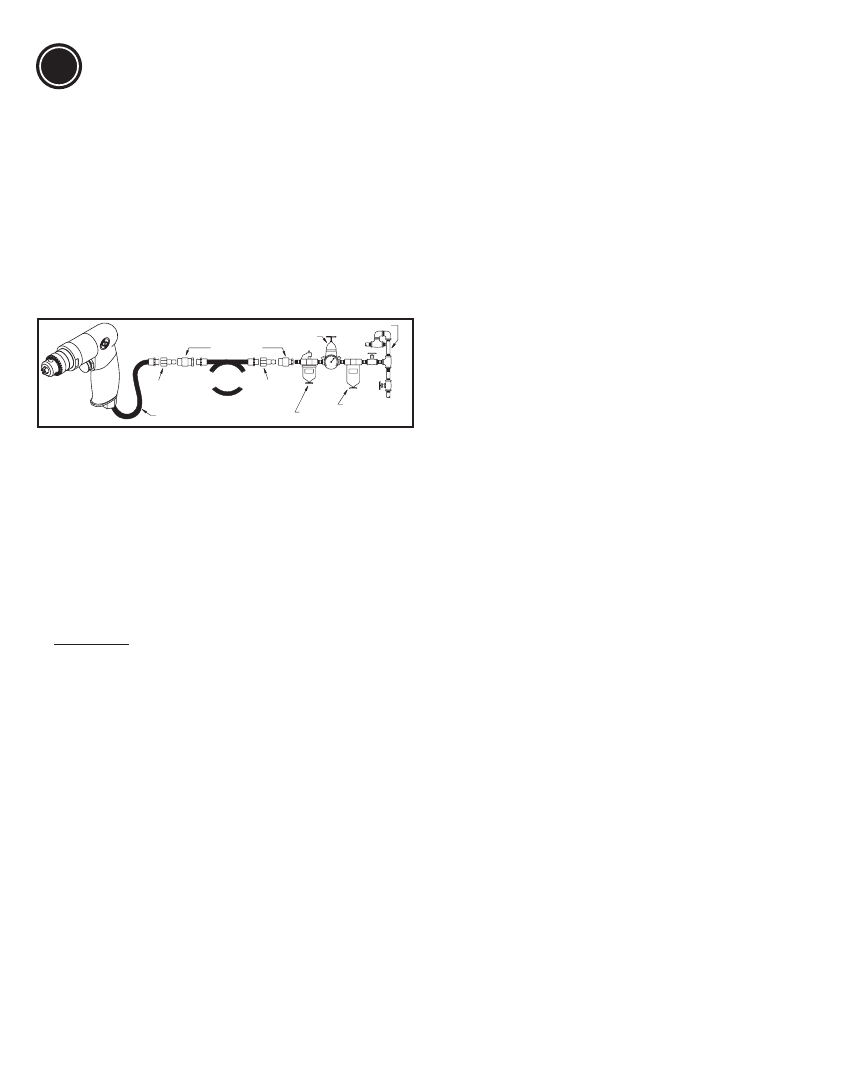

2.  Conecte a ferramenta à linha de ar utilizando uma

mangueira ou tubulação que se adapte aos tamanhos

mostrados no diagrama.

Lubrificação

1.  Utilizar um lubrificador de tubulação de ar com óleo

SAE #10, ajustado para duas gotas por minuto. Se não

puder ser utilizado um lubrificador de tubulação de ar,

acrescentar óleo de motor pneumático na entrada da

ferramenta uma vez por dia.

2.  Para uma longa vida, certifique-se de que há lubrificação

adequada nas engrenagens internas.

Manutenção

1.  Desmonte e inspeccione o motor pneumático de três em

três meses se a ferramenta está em uso diário. Substitua

peças danificadas ou desgastas.

2.  As peças sujeitas a maior desgaste encontramse

sublinhadas na lista de peças.

3.  Para que o tempo de manutenção seja mínimo, os

seguintes kits de serviço, são recomendados:

Conjunto de Afinação:

2050552613

Dados Técnicos

Velocidade sem carga:

CP1117P60   6 000 RPM

CP1117P32   3 200 RPM

CP1117P26   2 600 RPM

CP1117P09   900 RPM

CP1117P05   500 RPM

Pressão de ar 90 psi (6,3 bar)

Consumo de ar: 29,5 cfm (14 l/s)

Potência: 1 Hp (750W)

Declaração de Ruído e Vibração

Nível de pressão do som 83 dB(A), Incerteza 3 dB(A), de

conformidade com EN ISO 15744. Para potência acústica,

some 11 dB(A).

Valor de vibração a*

m/s²

Incerteza k*

m/s²

CP1117P60

<2,5

-

CP1117P32

<2,5

-

CP1117P26

3,50

1,75

CP1117P09

3,68

2,71

CP1117P05

2,7

1,17

re. ISO 28927-5

Declaração de Ruído e Vibração

Todos os valores são atuais conforme data desta publicação.

Para as informações mais recentes favor consultar cp.com.

Estes valores declarados foram obtidos por teste feito em

laboratório de acordo com os padrões estipulados e não se

destinam para utilização em avaliações de risco. Os valores

medidos nos locais individuais de trabalho podem ser maiores

que os valores declarados. Os valores reais de exposição e

o risco de ferimento sentidos por um usuário são específicos

e dependem da maneira em que o usuário trabalha, da

peça e do design da estação de trabalho, bem como do

tempo de exposição e da condição física do usuário. Nós da

Chicago Pneumatic, não podemos nos responsabilizar pelas

conseqüências causadas pelos valores declarados, ao invés

dos valores que refletem a exposição real, e pelaavaliação de

risco individual em um ambiente de trabalho sobre o qual não

temos controle.

Esta ferramenta pode provocar o síndrome de vibração

das mãos e braços, caso não seja manuseada de forma

adequada. Pode encontrar um guia da UE sobre a vibração

das mãos e braços em

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_

Declaration_info_sheet_0111.pdf

Recomendamos um programa de vigilância médica para

detectar atempadamente sintomas, que possam estar

relacionados com a exposição à vibração, para que os

procedimentos de manuseamento possam ser modificados,

por forma a ajudar a evitar prejuízos futuros.

GARANTIA LIMITADA DO FABRICANTE

Garantia  Limitada:  Os  “Produtos”  da  Chicago  Pneumatic  Tool  Co.  LLC

(“CP”) estão garantidos contra defeitos de material e fabrico por um ano,

a  partir  da  data  da  aquisição.  Esta  garantia  abrange  apenas  Produtos

comprados  em  primeira  mão  a  CP  ou  aos  revendedores  autorizados.

Esta  Garantia  não  se  aplica,  obviamente,  a  produtos  que  tenham  sido

maltratados,  utilizados  indevidamente,  modificados  ou  reparados  por

alguém  que  não  CP  ou  um  dos  seus Agentes  de  Revisão Autorizados.

Caso se comprove que um Produto CP possui um defeito de material ou

de  fabrico  no  prazo  de  um  ano  após  a  aquisição,  devolva-o  a  qualquer

Centro de Revisão da Fábrica CP ou Centro de Revisão Autorizado para

ferramentas  CP,  com  pré-pagamento  de  transporte,  remetendo  o  seu

nome, morada, prova adequada da data de aquisição e breve descrição

do defeito. CP reserva-se o direito de reparar ou substituir gratuitamente

os  Produtos  defeituosos. As  reparações  ou  substituições  encontram-se

garantidas,  como  acima  descrito,  para  o  restante  período  da  garantia

original.  A  única  responsabilidade  de  CP  e  o  vosso  recurso  exclusivo

ao  abrigo  desta  Garantia  está  limitado  a  reparação  ou  substituição

do  Produto  defeituoso.

(Não  Existem  Quaisquer  Outras  Garantias

Expressas  Ou  Implícitas  E  CP  Não  Será  Responsável  Por  Danos

Especiais,  Consequenciais  Ou  Supervenientes,  Ou  Quaisquer

Outros  Danos,  Custos  Ou  Despesas,  Excepto Apenas  O  Custo  Ou

Despesa Ou Reparação Ou Substituição Acima Descrito.)

Instruções Originais

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Todos  os  direitos  reservados.  É  proibido  o  uso  não  autorizado,

qualquer  que  seja  o  fim,  assim  como  a  cópia  total  ou  parcial.  Isto

aplica-se  particularmente  a  marcas  comerciais,  denominações  de

modelos,  números  de  peças  e  desenhos.  Utilize  somente  peças

autorizadas. A  Garantia  ou  a  Responsabilidade  pelo  Produto  não

cobrem danos ou o mal funcionamento causados pela utilização de

peças não autorizadas.

PT

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

Série CP1117

Furadeira
