Norsk

(Norwegian)

INSTRUKSJONSHÅNDBOD

Maskintype:

Motordrevet verktøy utstyrt med 12 mm og 10 mm (1/2 og

3/8 tommes) borepatron for bruk med forskjellige borekroner

for boring av hull - Ingen annen bruk er tillatt.

Krav til lufttilførsel

1.  Fyll verktøyet med 6,3 bar (90 psig) ren, tørr luft. Høyere

trykk reduserer verktøyets levetid betraktelig.

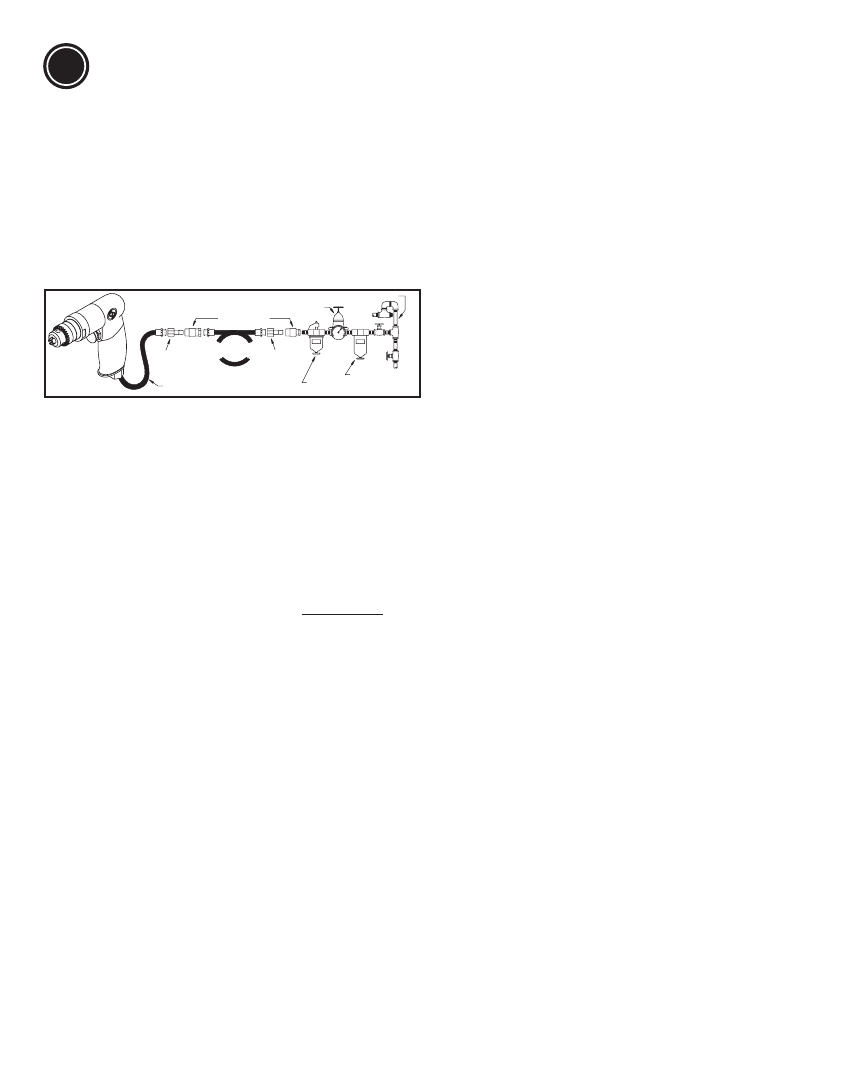

2.  Kople verktøyet til luftlinjen ved å bruke rør, slanger og

armaturstørrelser som vises i diagrammet.

Smøring

1.  Bruk et smøremiddel for luftledninger med SAE #10-olje

som er justert til to dråper i minuttet. Hvis du ikke kan

bruke et smøremiddel for luftledninger, skal du fylle

trykkluftsmotorolje i inntaket én gang om dagen.

2.  Pass på at det er brukt nok smøring til å gi planetgiret

lang levetid.

Vedlikehold

1.  Demonter og inspiser trykkluftsmotoren og

regulatorenheten hver tredje måned hvis verktøyet

brukes daglig. Skift skadde eller slitte deler.

2.  Deler som er utsatt for stor slitasje er understreket i

delelisten.

3.  For at stillstandstiden skal holdes på et minimum,

anbefales følgende servicesett:

Justeringspakke:

2

050552613

Tekniske data

Fri hastighet:

CP1117P60   6 000 RPM

CP1117P32   3 200 RPM

CP1117P26   2 600 RPM

CP1117P09   900 RPM

CP1117P05   500 RPM

Lufttrykk 6,3 bar (90 psi)

Luftforbruk: 29,5 cfm (14 l/s)

Effekt: 1 Hp (750W)

Opplysninger om støy og vibrasjon

Lydtrykksnivå 83 dB(A), Usikkerhet 3 dBA, i samsvar med

EN ISO 15744. For lydtrykk, legg til 11 dBA.

Vibrasjonsverdi a*

m/s²

Usikkerhet k*

m/s²

CP1117P60 <2,5

-

CP1117P32 <2,5

-

CP1117P26 3,50

1,75

CP1117P09 3,68

2,71

CP1117P05  2,7

1,17

re. ISO 28927-5

Opplysninger om støy og vibrasjon

Alle verdier er aktuelle ved dato for denne utgivelsen. For

siste informasjon vennligst besøk cp.com.

Opplyste verdier ble oppnådd ved tester som brukes i

laboratorier i overensstemmelse med uttalte standarder

og er ikke tilstrekkelige til bruk ved risikovurdering. Verdier

målt på enkeltarbeidsplasser kan være høyere enn opplyste

verdier. Faktiske eksponeringsverdier og risiko for skade som

erfares av en enkelt bruker er unike og er avhengig av måten

brukeren arbeider på, arbeidsstykket og arbeidsstasjonens

utforming, så vel som eksponeringstid og brukerens fysiske

tilstand. Vi, Chicago Pneumatic, kan ikke holdes ansvarlige

for konsekvenser ved bruk av opplyste verdier isteden for

verdier som reflekterer faktisk eksponering, og den enkeltes

risikovurdering i en situasjon på arbeidsplassen som vi ikke

har kontroll over.

Verktøyet kan forårsake hånd/armvibrasjonssyndrom hvis

bruken ikke håndteres på riktig måte. En EU-veiledning om

styring av hånd-armvibrasjon er å finne på www.pneurop.

eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

Vi anbefaler at bedriftshelsetjenesten gjennomfører et

program for å avdekke tidlige tegn på vibrasjonseksponering,

slik at prosedyrene kan endres for å bidra til å unngå fremtidig

svekkelse.

BEGRENSET GARANTI FRA PRODUSENTEN

Begrenset  garanti:  “Produktene”  fra  Chicago  Pneumatic  Tool  Co.  LLC

(“CP”) garanteres å være fri for mangler i materialer og utførelse i ett år

fra kjøpsdato. Denne garantien omfatter selvsagt ikke produkter som har

blitt  utsatt  for  misbruk,  feil  bruk  eller  modifikasjoner,  eller  som  har  blitt

reparertav andre enn CP eller CPs autoriserte vedlikeholdsrepresentanter.

Dersom  et  produkt  fra  CP  er  funnet  å  være  mangelfullt  i  materiale  eller

utførelse  innen  ett  år  fra  kjøpsdato,  skal  det  returneres  til  et  av  CPs

fabrikk-vedlikeholdssentre  eller  til  et  autorisert  vedlikeholdssenter  for

CP-verktøy,  med  forhåndsbetalt  frakt,  ditt  navn  og  adresse  vedlagt,

tilstrekkelig  bevis  for  kjøpsdato,  og  en  kort  beskrivelse  av  feilen.  CP

reparerer eller erstatter etter eget skjønn defekte produkter kostnadsfritt.

Reparasjoner  og  erstattede  deler  garanteres  som  beskrevet  ovenfor

i  resten  av  den  opprinnelige  garantiperioden.  Under  denne  garantien

er  CPs  ansvar  og  din  godtgjørelse  kun  begrenset  til  reparasjon  eller

erstatning av det defekte produktet.

(Den ovennevnte garantien gjelder

i  stedet  for  alle  andre  garantier  eller  vilkår,  det  være  seg  uttrykte

eller  underforståtte,  inkludert  alle  garantier  eller  vilkår  angående

salgbarhet  eller  hensiktsmessighet  for  et  bestemt  formål.  CP  skal

ikke holdes ansvarlig for tilfeldige, indirekte eller bestemte skader,

eller andre skader, kostnader eller utgifter, det være seg direkte eller

indirekte, med unntak av det ansvar som er spesifisert ovenfor.)

Opprinnelige instruksjoner

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Med enerett. Uautorisert bruk eller ettertrykk av innholdet eller

deler  av  dette,  er  forbudt.  Dette  gjelder  særlig  varemerker,

modellbtegnelser,  delenumre  og  tegninger.  Bruk  bare

originaldeler.  Skade  eller  funksjonsfeil  forårsaket  av  at  det  er

brukt  uoriginale  deler  dekkes  ikke  av  garantien  eller  Chicago

Pneumatics produktansvar.

NN

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

CP1117 serien

Bor
