NÁVOD NA OBSLUHU

Typ stroja:

Pneumatický nástroj vybavený 1/2 a 3/8 palcovým

skľučovadlom na použitie s rôznymi vrtákmi na vŕtanie dier

– žiadne iné použitie nie je povolené.

Požiadavky na prívod vzduchu

1.  Do nástroja zabezpečte prívod 90 psig (6,3 baru)

čistého, suchého vzduchu. Vyššie tlaky drasticky znižujú

životnosť nástroja.

2.  Nástroj napojte na prívod vzduchu pomocou hadice a

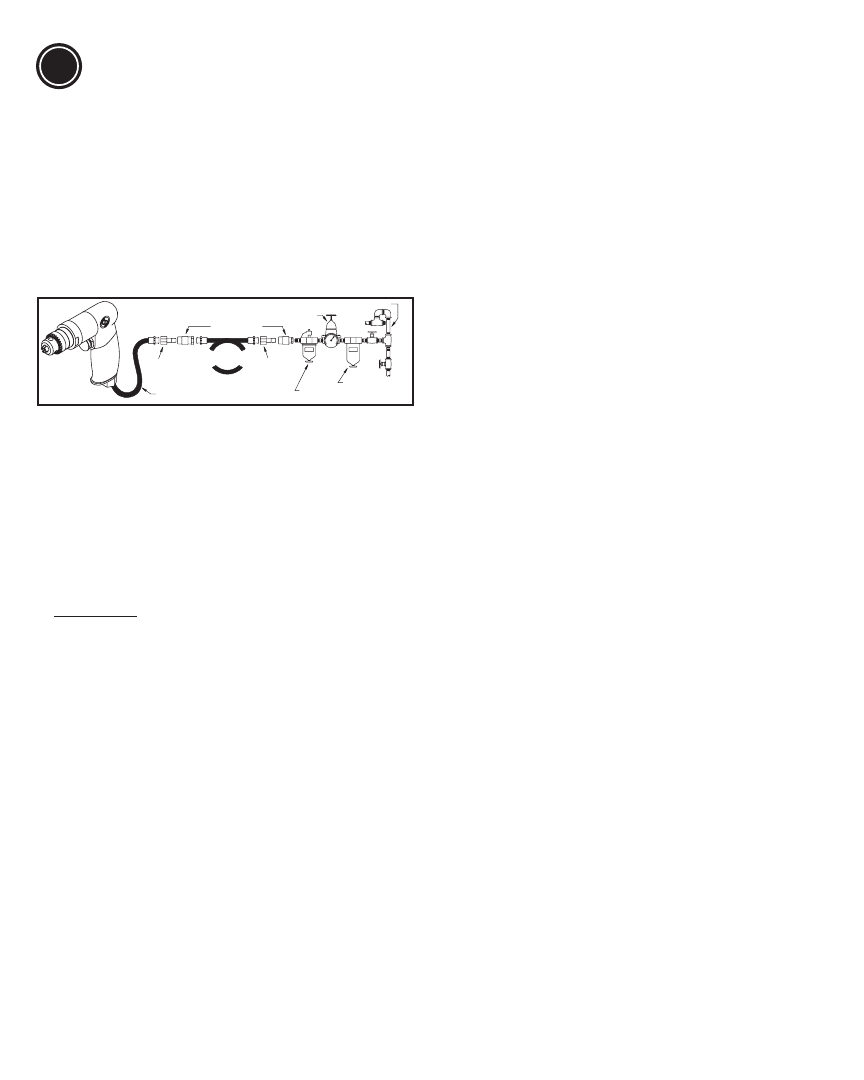

tvaroviek veľkostí ukázaných na diagrame vyššie.

Mazanie

1.  Použite letecké mazadlo s olejom SAE č. 10, nastavené

na dve kvapky za minútu. Ak nie je možné použiť letecké

mazadlo, raz za deň pridajte do prívodu motorový olej.

2.  Skontrolujte, či je na vnútorných kolesách zabezpečené

dostatočné namazanie pre dlhú životnosť.

Údržba

1.  Každý nástroj rozmontujte a skontrolujte každé tri (3)

mesiace, ak nástroj používate každý deň. Poškodené

alebo opotrebované časti vymeňte.

2.  Súčiastky s vysokou mierou opotrebovania sú

podčiarknuté na zozname súčiastok.

3.  Pre zníženie prestojov na minimum sa odporúčajú

nasledujúce servisné súpravy:

Súprava na nastavenie:

 2050552613

Technické údaje

Voľná rýchlosť:

CP1117P60   6 000 otáčok za minútu

CP1117P32   3 200 otáčok za minútu

CP1117P26   2 600 otáčok za minútu

CP1117P09   900 otáčok za minútu

CP1117P05   500 otáčok za minútu

Tlak vzduchu 90 psi (6,3 barov)

Spotreba vzduchu: 29,5 cfm (14 l/s)

Výkon: 1 Hp (750W)

Vyhlásenie o hluku a vibráciách

Tlaková hladina zvuku 83 dB(A), neistota merania

3 dB(A), v súlade s EN ISO 15744. Pre zosilnenie zvuku,

pridajte 11 dB(A).

Hodnota vibrácií a*

m/s²

Neistota merania k*

m/s²

CP1117P60 <2,5

-

CP1117P32 <2,5

-

CP1117P26 3,50

1,75

CP1117P09 3,68

2,71

CP1117P05  2,7

1,17

re. ISO 28927-5

Vyhlásenie o hluku a vibráciách

Všetky hodnoty sú aktuálne k dátumu zverejnenia. Najnovšie

informácie nájdete na stránke cp.com.

Tieto uvádzané hodnoty boli získané testovaním

laboratórneho typu v súlade s uvedenými štandardmi a nie

sú dostatočné na použitie na vyhodnotenie rizika. Hodnoty

merané na jednotlivých pracoviskách môžu byť vyššie než

vyžadované hodnoty. Skutočné expozičné hodnoty a riziko a

škody, ktoré utrpí jednotlivý používateľ, sú jedinečné a záležia

na spôsobe, ako používateľ pracuje, pracovnom nástroji

a návrhu pracovnej stanice, ako aj na časovej expozícii

a fyzickom stave používateľa. My, spoločnosť Chicago

Pneumatic, nemôžeme byť braní na zodpovednosť za

používanie uvedených hodnôt namiesto hodnôt odrážajúcich

skutočnú expozíciu pri jednotlivom hodnotení rizika a situácie

na pracovisku, nad ktorými nemáme kontrolu.

Toto náradie môže v prípade jeho nesprávneho používania

spôsobiť syndrómy – podmienené vibráciami - v ramene a

ruke. Smernicu EU o vibráciách pôsobiacich na rameno a

ruku možno nájsť na

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_

Declaration_info_sheet_0111.pdf Odporúčame preventívnu

kontrolu zdravotného stavu na detekciu včasných príznakov

v dôsledku zaťaženia vibráciami, aby bolo možné upraviť

postupy, ktoré by zabránili výskytu ťažkostí v budúcnosti.

OBMEDZENÁ ZÁRUKA VÝROBCU

Obmedzená  záruka:  Na  „produkty“  spoločnosti  Chicago  Pneumatic

Tool  Co.  LLC  („CP“)  platí  záruka,  že  nebudú  obsahovať  materiálové

ani  výrobné  chyby  jeden  rok  od  dátumu  kúpy.  Táto  záruka  sa  vzťahuje

len  na  produkty  zakúpené  od  CP  alebo  jej  autorizovaných  obchodných

zástupcov.  Samozrejme,  táto  záruka  sa  nevzťahuje  na  produkty,  ktoré

boli zneužité, nesprávne použité, upravené alebo opravené niekým iným

než  spoločnosťou  CP  alebo  jej  autorizovanými  servisnými  zástupcami.

Ak  sa  preukáže,  že  produkt  spoločnosti  CP  má  materiálovú  alebo

výrobnú  chybu  do  jedného  roka  od  kúpy,  zašlite  ho  do  ktoréhokoľvek

továrenského servisného centra CP alebo so autorizovaného servisného

centra pre nástroje CP so zaplateným poštovným a priložte svoje meno a

adresu, príslušné potvrdenie o dátume nákupu kúpy a krátky popis chyby.

Spoločnosť  CP  môže  podľa  vlastného  úsudku  zdarma  produkty  opraviť

alebo  vymeniť.  Opravy  alebo  výmeny  sú  pod  zárukou  ako  je  popísané

vyššie  po  zvyšok  pôvodnej  záručnej  lehoty.  Jedinou  zodpovednosťou

spoločnosti  CP  a  vaším  jediným  nápravným  prostriedkom  podľa  tejto

záruky je oprava alebo výmena chybového produktu.

(Neexistujú žiadne

iné  záruky,  vyjadrené  ani  naznačené,  a  spoločnosť  CP  nebude

zodpovedná  za  náhodné,  následné  ani  osobitné  škody  ani  žiadne

ďalšie  škody,  náklady  alebo  výdavky,  s  výnimkou  nákladov  alebo

výdavkov na opravu alebo výmenu, ako je popísané vyššie.)

Pôvodné pokyny

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Všetky  práva  vyhradené.  Akékoľvek  nepovolené  použitie  alebo

kopírovanie obsahu alebo jeho časti je zakázané. Toto sa konkrétne

týka značiek, tried modelov, čísel súčiastok a výkresov. Používajte

len autorizované súčiastky. Akékoľvek poškodenie alebo nesprávne

fungovanie spôsobené použitím neautorizovaných súčiastok nie je

kryté zárukou ani zodpovednosťou za produkt.

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

CP1117 Séria

Vrtáky
