MANUALE DELLE ISTRUYIONI

Tipo di prodotto:

Utensile per eseguire fori dotato di mandrino da 1/2” o

3/8” - Altro usi non sono permessi.

Alimentazione

1.  Alimentare l’utensile con aria pulita e secca a 6,3 bar.

Una pressione più elevata riduce drasticamente la

durata dell’utensile.

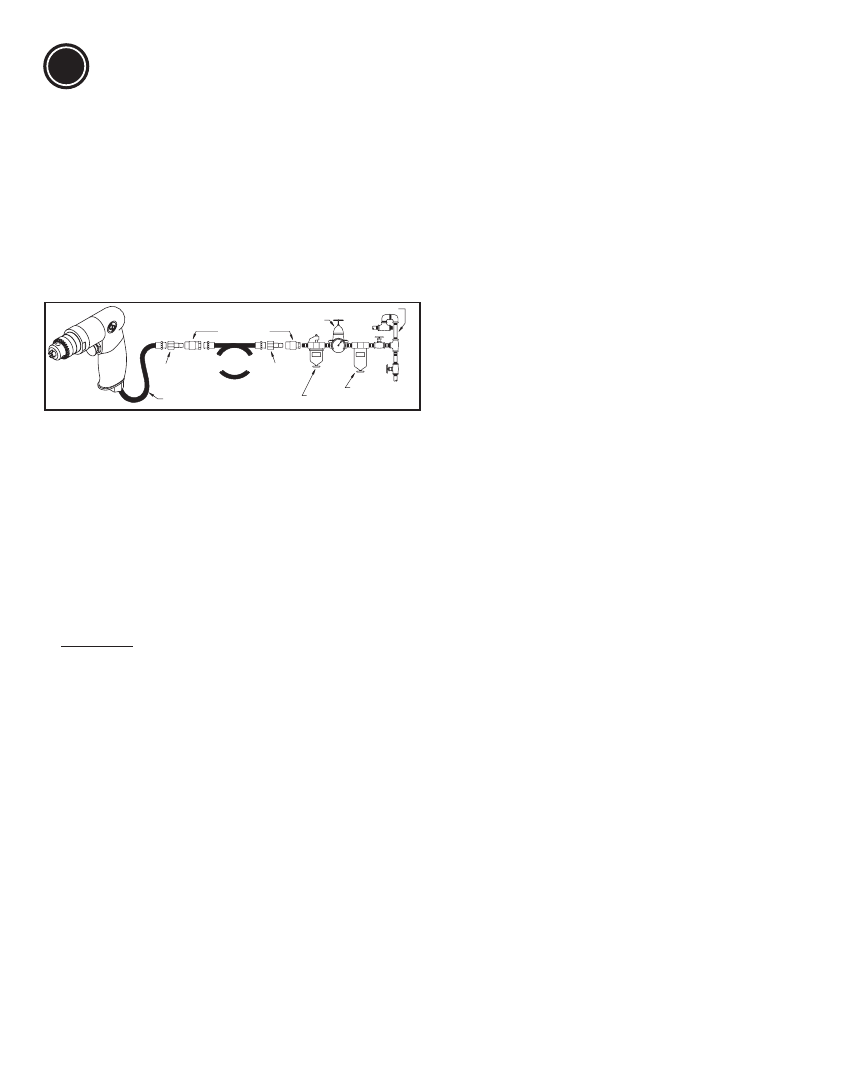

2.  Collegare il dispositivo alla conduttura dell’aria

attraverso il tubo, il tubo flessibile e le finiture mostrate

nella figura.

Lubrificazione

1.  Usare un lubrificatore di linea con olio SAE #10

regolato a due gocce al minuto. Se non si dispone di

un lubrificatore di linea, aggiungere olio per motori ad

aria nell’apposita apertura una volta al giorno.

2.  Assicurarsi che sia fornita un’adeguata lubrificazione

per la lunga durata degli ingranaggi interni.

Manutenzione

1.  Se l’utensile viene utilizzato ogni giorno, smontare e

controllare il motore ad aria ed il gruppo regolatore

ogni tre mesi. Sostituire le parti usurate o danneggiate.

2.  I componenti particolarmente soggetti ad usura sono

sottolineati nella lista dei pezzi di ricambio.

3.  Per mantenere il tempo di inattività al minimo, si

raccomanda l’uso dei kit di manutenzione:

Kit Di Manutenzione:

2050552613

Dati tecnici

Velocità libera:

CP1117P60   6 000 giri/min

CP1117P32   3 200 giri/min

CP1117P26   2 600 giri/min

CP1117P09   900 giri/min

CP1117P05   500 giri/min

Pressione aria 6,3 bar

Consumo aria: 29,5 cfm (14 l/s)

Alimentazione: 1 Hp (750W)

Dichiarazione relativa al rumore e alle

vibrazioni

Livello di pressione acustica 83 dB(A), Incertezza

3 dB(A), a norma EN ISO 15744. Per la potenza acustica,

aggiungere 11 dB(A).

Valore delle vibrazioni a*

m/s²

Incertezza k*

m/s²

CP1117P60 <2,5

-

CP1117P32 <2,5

-

CP1117P26 3,50

1,75

CP1117P09 3,68

2,71

CP1117P05  2,7

1,17

re. ISO 28927-5

Dichiarazione relativa al rumore e alle vibrazioni

Tutti i valori sono vigenti alla data della presente

pubblicazione. Per informazioni più recenti, visitare

www.cp.com.I valori dichiarati sono stati ottenuti da test

eseguiti in laboratorio in conformità con le norme stabilite

e non sono adeguati per l’uso nella valutazione dei rischi. I

valori rilevati in determinati luoghi lavorativi possono essere

superiori ai valori dichiarati. I valori di esposizione reali e

il rischio di pericolo a cui il singolo utente è soggetto sono

esclusivi e dipendono dal modo in cui la persona lavora,

dal pezzo in lavorazione e dalla struttura dell’area di lavoro,

nonché dai tempi di esposizione e dalle condizioni fisiche

dell’utente. Noi, Chicago Pneumatic, non possiamo essere

ritenuti responsabili per le conseguenze derivanti dall’uso dei

valori dichiarati, anziché di valori che riflettono l’esposizione

effettiva, nella specifica valutazione di eventuali rischi in un

luogo lavorativo su cui non abbiamo alcun controllo. Se non

utilizzato in modo idoneo, questo utensile può provocare la

sindrome da vibrazioni manobraccio. Per una guida UE sulla

gestione delle vibrazioni mano-braccio, consultare l’indirizzo

internet www.pneurop.eu/uploads/documents/pdf/PN3-02-

NV_Declaration_info_sheet_0111.pdf

Si raccomanda l’adozione di un programma di controllo

sanitario finalizzato a individuare i primi sintomi di

un’eventuale esposizione alle vibrazioni, affinché sia possibile

modificare le procedure di gestione e aiutare a prevenire

disabilità significative.

GARANZIA LIMITATA DEL FABRICANTE

Garanzia Limitata: La Chicago Pneumatic Tool Co. LLC (“CP”) garantisce

che i suoi prodotti (i “Prodotti”) saranno esenti da difetti di materiale e di

fabbricazione per un anno a decorrere dalla data di acquisto. La garanzia

è  valida  solo  per  i  Prodotti  acquistati  nuovi  presso  la  CP  o  i  rivenditori

autorizzati. Questa garanzia non è valida se i Prodotti CP sono stati usati

in  modo  improprio,  manomessi,  modificati  o  riparati  da  persone  diverse

dal  personale  CP  o  di  un  Centro  di  assistenza  CP.  Nel  caso  in  cui  uno

dei  Prodotti  CP  presenti  entro  un  anno  dalla  data  di  acquisto  difetti  di

materiale  o  di  fabbricazione,  recapitarlo  a  un  Centro  di  assistenza  CP

con  le  spese  di  trasporto  pagate,  allegando  il  proprio  nome  e  indirizzo,

la  prova  della  data  di  acquisto  e  una  breve  descrizione  del  difetto

rilevato.  La  CP  riparerà  o  sostituirà  gratuitamente,  a  sua  discrezione,  i

Prodotti difettosi senza alcuna spesa da parte dell’acquirente. Eventuali

riparazioni o sostituzioni sono garantite come descritto sopra per il resto

del periodo di garanzia originario. La garanzia è limitata alla riparazione

o  alla  sostituzione  del  prodotto  difettoso.

(Non  vi  sono  altre  garanzie

esplicite  o  implicite  e  inoltre  la  CP  non  sarà  responsabile  di  danni

incidentali,  indiretti  o  speciali  o  per  altri  danni,  costi  o  spese

eccezione fatta per i costi o le spese di riparazione o di sostituzione

come descritto sopra.)

Istruzioni originali

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Tutti  i  diritti  riservati.  Qualsivoglia  uso  non  autorizzato  o  copia  del

contenuto  o  di  parte  del  contenutoè  proibito.  Questo  vale  in  particolar

modo per i marchi registrati, le descrizioni dei modelli, i numeri delle parti

e i grafici. Si consiglia l’utilizzo di parti originali non è coperto da garanzia

o da responsabilità per danni causati da prodotto difettoso.
