Deklarisane vrijednosti za buku i vibracije

Razina zvučnog tlaka 83 dB(A), Nesigurnost 3 dB(A),

sukladno EN ISO 15744. Za zvučnu snagu dodati

11 dB(A).

Vrijednost vibracija a*

m/s²

Nesigurnost k*

m/s²

CP1117P60

<2,5

-

CP1117P32

<2,5

-

CP1117P26

3,50

1,75

CP1117P09

3,68

2,71

CP1117P05

2,7

1,17

re. ISO 28927-5

Deklarisane vrijednosti za buku i vibracije.

Sve vrijednosti su ažurne s datumom publikacije. Najnovije

podatke potražite na cp.com.

Ove deklarisane vrijednosti su dobijene laboratorijskim

testiranjem sukladno navedenim standardima i nisu

adekvatne za procjenu rizika. Vrijednosti na nekim radnim

mjestima mogu biti veće od deklarisanih vrijednosti. Stvarne

vrijednosti izlaganja i štetnih rizika za svakog korisnika

ponaosob jedinstvene su i ovise o načinu rada korisnika,

obratka i dizajna radne stanice, te od vrijemena izlaganja

i fizičkog stanja korisnika. Mi, Chicago Pneumatic, ne

možemo se držati odgovornim za poslijedice zbog korištenja

deklarisanih vrijednosti umjesto vrijednosti koje odražavaju

realno izlaganje, za individualnu procjenu rizika na radnom

mjestu nad kojim nemamo kontrolu.

Ovaj alat može izazvati sindrom vibracije ruke ako se postupa

kako treba. EU vodič za kontrolu vibracija na ruci može se

pronaći na www.pneurop.eu/uploads/documents/pdf/PN3-02-

NV_Declaration_info_sheet_0111.pdf

Preporučujemo da se se poslužite programom za praćenje

zdravlja za rano uočavanje simptoma koji mogu biti vezani

uz izloženost buci ili vibracijama, kako biste mogli postupke

upravljanja prilagoditi tako da spriječite buduće oštećenje.

OGRANIČENO JAMSTVO PROIZVOĐAČA

Ograničeno  jamstvo:  Za  “proizvode”  tvrtke  Chicago  Pneumatic Tool  Co.

LLC (“CP”) daje se jamstvo koje pokriva nedostatke materijala i manjkavu

izradu na rok od godinu dana od datuma kupnje. Jamstvo pokriva samo

proizvode  koji  su  kao  novi  kupljeni  od  tvrtke  CP  ili  njenih  ovlaštenih

distributera.  Naravno,  ovo  jamstvo  ne  pokriva  proizvode  s  kojima  se

postupalo  nasilno,  nenamjenski,  koji  su  modificirani  ili  popravljani  od

strane  drugih  koji  ne  pripadaju  tvrtki  CP  ili  njenom  ovlaštenom  servisu.

Ukoliko se ustanovi da CP proizvod ima nedostatke materijala ili manjkavu

izradu  u  roku  od  godinu  dana  od  dana  kupnje,  pošaljite  ga  natrag  CP

tvorničkom  servisnom  centru  ili  ovlaštenom  servisnom  centru  za  CP

alate,  s  unaprijed  plaćenom  poštarinom,  s  vašim  imenom  i  adresom,

adekvatnim  dokazom  o  datumu  kupnje  i  kratkim  opisom  kvara.  CP  će,

prema  svom  nahođenju,  besplatno  popraviti  ili  zamjeniti  neispravne

proizvode.  Popravke  ili  zamjene  se,  prema  gore  navedenom,  jamče  za

preostali,  prvobitni  jamstveni  rok.  Odgovornost  tvrtke  CP  i  vaš  isključivi

zakonski lijek po ovom Jamstvu ograničavaju se na popravak ili zamjenu

neispravnog  proizvoda.

(Ne  postoje  druga  jamstva,  eksplicitna  ili

implicitna, i CP neće biti odgovoran ni za kakve slučajne, poslijedične

ili specijalne štete niti za bilo koje druge štete, troškove ili naknade

i  prihvaća  samo  troškove  ili  naknade  popravke  ili  zamjene  kako  je

opisano gore.)

Izvorne upute

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Sva  prava  zadržana.  Svaka  neovlaštena  uporaba  ili  kopiranje

sadržaja ili njegovog dijela je zabranjena. To se naročito odnosi na

zaštitne  znake,  oznake  modela,  brojeve  dijelova  i  crteže.  Koristite

samo odobrene dijelove. Svaka šteta ili neispravnost koja je nastala

uslijed uporabe neodobrenih dijelova ne pokriva se ovim Jamstvom

ili odgovornošću za proizvod.

Hrvatski

(Croatian)

UPUTE ZA UPORABU

Tip stroja:

Pneumatski alat opremljen je steznom glavom od 1/2”

i 3/8” radi upotrebe raznih svrdala za bušenje rupa – ni

jedna druga primjena nije dozvoljena.

Zahtjevi za opskrbom zraka

1.  Alat za opskrbu s 90 psig (6,3 bara) čistog i suhog

zraka. Veći tlak drastično umanjuje vijek trajanja alata.

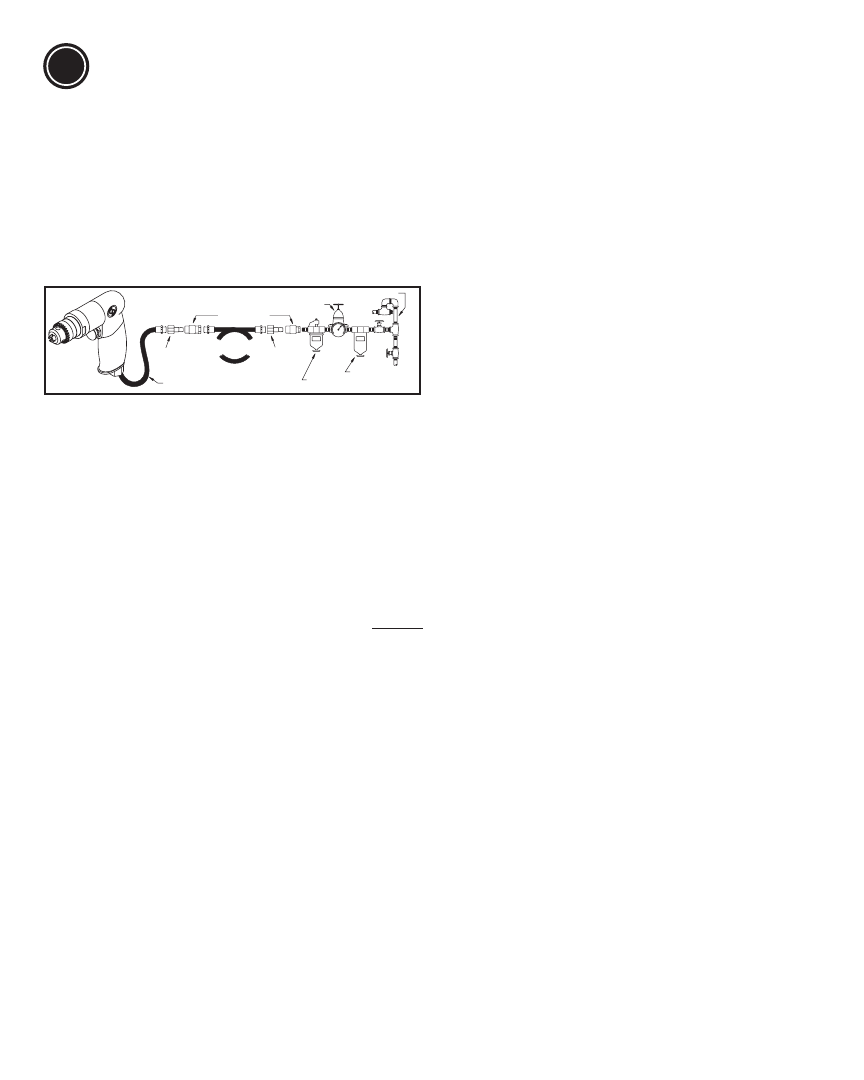

2.  Alat povežite na pneumatski vod pomoću cijevi, crijeva

i fitinga čije su dimenzije prikazane na donjem crtežu.

Podmazivanje

1.  Koristite mazalicu za pneumatske vodove sa uljem

SAE #10, s podešenjem na dvije kapi u minuti. Ukoliko

se ne koristi mazaliza za pneumatske vodove, ulje za

zračni motor dodajte jednom dnevno na ulaz.

2.  Pobrinite se da unutarnji zupčanici budu uvijek

propisno podmazani kako biste osigurali dug životni

vijek alata.

Održavanje

1.  Rasklopite i pregledajte alat svakih tri (3) mjeseca ako

se alat koristi svakodnevno. Zamjenite oštećene ili

pohabane dijelove.

2.  Dijelovi koji se jako habaju podvučeni su u listi

dijelova.

3.  Kako i vrijeme zastoja bilo što kraće, preporučuju se

sljedeći servisni kompleti:

Komplet za reparaturu:

 2050552613

Tehnički podaci

Brzina neopterećenog alata:

CP1117P60   6 000 o/min

CP1117P32   3 200 o/min

CP1117P26   2 600 o/min

CP1117P09   900 o/min

CP1117P05   500 o/min

Tlak zraka 90 psi (6,3 bara)

Potrošnja zraka: 29,5 cfm (14 l/s)

Snaga: 1 Hp (750W)

HR

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

CP1117 Serija

Bušilice
