BRUGSANVISNING

Maskintyp:

Motordrivet verktyg utrustat med 12,7 mm och 9,5 mm

(1/2 tum och 3/8 tum) borrchuck för användning med olika

borrar för borrning av hål - Får icke användas för annat

bruk.

Tryckluftsfordringar

1.  Förse verktyget med ren, torr luft med ett tryck av

6,3 bar (90 psig). Högre tryck reducerar verktygets

livslängd i väsentlig grad.

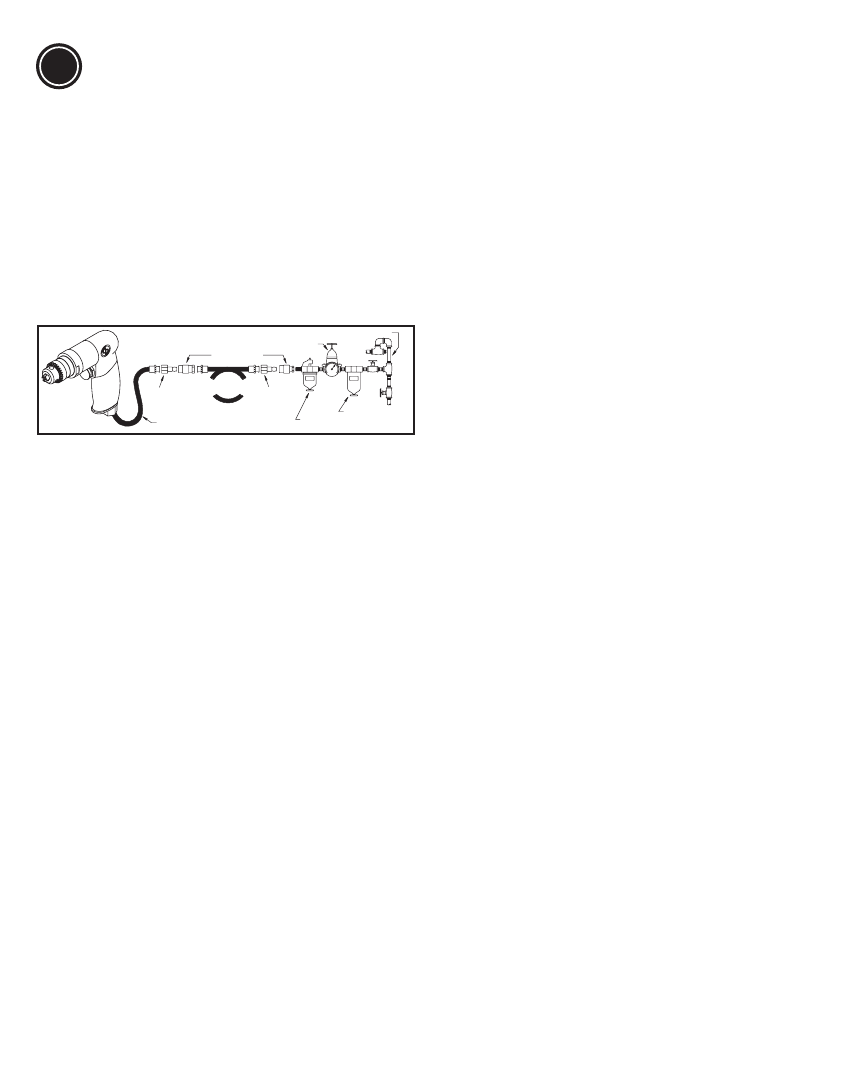

2.  Koppla ihop verktyget med luftledningen genom

användning av rör-, slang- och kopplingsstorlekar

angivna i diagrammet.

Smörjning

1.  Använd smörjdon för luftledningar med olja av typ SAE

nr 10, inställd på två droppar per minut. Om smörjdon

för luftledningar inte kan användas ska inloppet förses

med luftmotorolja en gång per dag.

2.  Se till att innerkuggningen tillförs tillräckligt mycket

smörjmedel för en lång livslängd.

Underhåll

1.  Montera isär och kontrollera tryckluftsmotorn och

regulatorenheten var tredje månad om verktyget

används varje dag. Byt ut skadade och slitna delar.

2.  Delar som slits snabbt är understrukna i

reservdelslistan.

3. För att hålla stilleståndstiden till ett minimum

rekommenderas följande servicesatser:

Finjusteringssats:

2050552613

Tekniska data

Fri hastighet:

CP1117P60   6 000 RPM

CP1117P32   3 200 RPM

CP1117P26   2 600 RPM

CP1117P09   900 RPM

CP1117P05   500 RPM

Lufttryck 6,3 bar (90 psi)

Luftförbrukning: 29,5 cfm (14 l/s)

Effekt: 750W (1 Hp)

Buller- och vibrationsdeklaration

Ljudtrycksnivå 83 dB(A), Ovisshet 3 dB(A), enligt

EN ISO 15744. För ljudstyrka höj med 11 dB(A).

Vibrationsvärde a*

m/s²

Ovisshet k*

m/s²

CP1117P60 <2,5

-

CP1117P32 <2,5

-

CP1117P26 3,50

1,75

CP1117P09 3,68

2,71

CP1117P05  2,7

1,17

re. ISO 28927-5

Buller- och vibrationsdeklaration

Alla värden gäller vid publikationsdatum för detta

dokument. För senaste information, besök cp.com.

De här fastställda värdena erhölls genom laboratorieprover

i överensstämmelse med uppgivna standarder och är ej

lämpliga för riskutvärderingar. Värden som uppmätts på

individuella arbetsplatser kan vara högre än de fastställda

värdena. De faktiska exponeringsvärdena och risken

för skada för en individuell användare är unik och beror

på det sätt som användaren arbetar, arbetsstycket och

arbetsplatsens konstruktion, såväl som på exponeringstiden

och användarens fysiska tillstånd. Vi, Chicago Pneumatic, kan

ej hållas ansvariga för följder vid användning av fastställda

värden istället för värden som återkastar den faktiska

exponeringen för en individuell riskutvärdering i en situation

på en arbetsplats, över vilken vi ej har någon kontroll.

Detta verktyg kan orsaka vibrationssyndrom på

handen-armen om verktyget inte hanteras på rätt sätt.

Det finns EU-guide angående hantering av hand-arm

vibrationer på

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_

Declaration_info_sheet_0111.pdf

För att förebygga eventuella framtida åkommor

rekommenderar vi att hälsokontroller genomförs för

att upptäcka tidiga symptom som kan bero på

vibrationsrelaterade arbetsuppgifter.

TILLVERKARENS BEGRÄNSEDE GARANTI

garanteras  vara  felfria  beträffande  material  och  utförande  i  ett  år

från  inköpsdatum.  Denna  garanti  gäller  endast  produkter  inköpta

från  CP  eller  dess  auktoriserade  återförsäljare.  Denna  garanti  gäller

givetvis  inte  produkter  som  har  använtes  på  felaktigt  sätt,  missbrukats,

modifierats  eller  reparerats  av  annan  än  CP  eller  dess  auktoriserade

servicerepresentanter.  Om  en  av  CP:s  produkter  visar  sig  vara  defekt

med  avseende  på  material  eller  utförande  inom  ett  år  efter  inköp  ska

den  returneras  till  ett  CP  fabriksservicecentrum  eller  auktoriserat

servicecentrum för CP-verktyg, frakten betald. tillsammans med ert namn

och  adress,  bevis  avseende  inköpsdatum  och  en  kort  beskrivning  av

defekten.  CP  kommer  enligt  eget  gottfinnande  att  reparera  eller  byta  ut

defekta produkter utan kostnad. Reparationer och utbyten är garanterade

såsom beskrivs ovan för återstoden av den ursprungliga garantiperioden.

CP:s  enda  ansvar  och  er  enda  gottgörelse  enligt  denna  garanti  är

begränsad till reparationeller utbyte av den defekta produkten.

(Den ovan

nämnda garantin ges med uteslutande av alla andra garantier eller

villkor,  uttryckta  eller  underförstådda,  CP  ska  inte  hållas  ansvarig

för oavsiktliga skador, följdskador eller speciella skador, eller några

andra skador, kostnader eller utgifter, utom kostnader eller utgifter

för reparation eller utbyte såsom angivits ovan.)

Originalinstruktioner

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Alla rättigheter förbehålls. All icke auktoriserad användning eller kopiering

av  innehållet  eller  del  därav  är  förbjudet.  Detta  gäller  speciellt  för

varumärken,  modellbenämningar,  artikelnummer  och  ritningar.  Använd

andast  auktoriserade  delar.  All  skada  eller  felaktig  funktion  orsakat

av  användning  av  icke  auktoriserade  delar  täcks  ej  av  garanti  eller

produktansvarighet.

Svenska

(Swedish)

SV

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

Serie CP1117

Borr
