Deutsch

(German)

Erklärung zu Geräuschemission und

Vibration

Schalldruckpegel 83 dB(A), Ungewissheit 3 dB(A), gemäß

EN ISO 15744.

Für Schallstärke, 11 dB (A) hinzufügen.

Vibrationspegel a*

m/s²

Ungewissheit k*

m/s²

CP1117P60

<2,5

-

CP1117P32

<2,5

-

CP1117P26

3,50

1,75

CP1117P09

3,68

2,71

CP1117P05

2,7

1,17

re. ISO 28927-5

Erklärung zu Geräuschemission und Vibration

Alle Werte sind zum Zeitpunkt dieser Veröffentlichung auf dem

aktuellen Stand. Neueste Informationen finden Sie unter

Die genannten Werte wurden durch Tests gemäßt den

angegebenen Normen unter Laborbedingungen ermittelt und

sind nicht ausreichend für Risikoanalysen. Die tatsächlichen

Meßwerte am Einsatzort können je nach Umgebung auch höher

ausfallen. Die konkrete Belastung und das Gesundheitsrisiko

des Benutzers sind von Person zu Person verschieden und

hängen von den Arbeitsgewohnheiten, dem Werkstück und der

Gestaltung des Arbeitsplatzes sowie von der Belastungsdauer

und dem Gesundheitszustand des Benutzers ab. Wir, die

Chicago Pneumatic, haften nicht für die Folgen einer Anwendung

der genannten Werte anstelle von Meßwerten der tatsächlichen

Belastungswerte in einer Risikoanalyse für einen konkreten

Arbeitsplatz, der sich unserer Einflußnahme entzieht.

Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom

auslösen, sofern sein Gebrauch nicht in ausreichendem Maße

geregelt wird. Ein EU-Leitfaden zur Regelung von Hand-Arm

Vibrationen steht im Internet zur Verfügung: www.pneurop.

eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

Wir empfehlen ein Programm zur Gesundheitsüberwachung,

durch welches frühe Symptome erkannt werden können, welche

auf die Vibrationsexposition zurückgeführt werden könnten, so

dass die

Abläufe der Maßnahmen daraufhin so geändert werden können,

dass zukünftige Beeinträchtigungen vermieden werden.

BEFRISTETE HERSTELLERGARANTIE

Befristete Garantie: Die Chicago Pneumatics Tool Co. LLC (im folgenden

“CP”  genannt)  garantiert  für  ein  Jahr  ab  Kaufdatum,  daß  die  “Produkte”

frei  von  Material-und  Verarbeitungsschäden  sind.  Die  Garantie  gilt  nur

für  Produkte,  die  neu  von  CP  oder  einem  autorisierten  Händler  gekauft

wurden. Die Garantie erlischt für Produkte, die unsachgemäß eingesetzt

oder behandelt, modifiziert oder von einer Person, die nicht CP oder einem

von  CP  autorisierten  Kundendienst-Center  angehört,  repariert  wurden.

Falls  ein  CP-Produkt  innerhalb  eines  Jahres  nach  dem  Kauf  Material-

oder  Verarbeitungsfehler  aufweist,  senden  Sie  es  unter  Vorauszahlung

der  Transportkosten  an  das  Kundendientst-Center  des  CP  Werks  oder

ein  autorisiertes  Kundendienst-Center  für  CP-Werkzeuge.  Fügen  Sie

Ihren  Namen  und  Ihre Anschrift,  einen  Kaufnachweis  sowie  eine  kurze

Beschreibung des Fehlers bei. CP behält sich die Entscheidung vor, ob

fehlerhafte Produkte kostenfrei ersetzt oder repariert werden. Reparatur

oder  Ersatz  eines  fehlerhaften  Produktes  verlängem  die  ursprüngliche

Garantiedauer  nicht.  Die  Haftung  von  CP  und  Ihre  Rechte  aus  dieser

Garantie  sind  auf  die  Reparatur  oder  den  Ersatz  des  fehlerhaften

Produkts beschränkt.

(CP übernimmt keine weitere ausdrückliche oder

stillschweigende  Gewährleistung.  CP  übernimmt  keinerlei  Haftung

für  mittelbare  oder  unmittelbare  Folgeschäden  oder  Kosten  mit

Ausnahme der beschriebenen Reparatur- oder Ersatzleistungen.)

Ursprüngliche Betriebsanleitung

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Alle Rechte vorbehalten. Jede nicht aushrücklich genehmigte Verwendung

oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.

Dies  gilt  insbesondere  auch  für  Handelsmarken,  Modellbezeichnungen,

Teilenummern  und  Zeichnungen.  Nur  vom  Hersteller  zugelassene

Ersatzteile  benutzen!  Schäden  oder  Funktionsstörungen,  die  durch  die

Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht

durch die Garantie bzw. Produkthaftung abgedeckt.

BETRIEBSANLEITUNG

Machinentyp:

Angetriebenes, mit einem 1/2 und 3/8 Zoll Bohrfutter

ausgestattetes Bohrwerkzeug zur Verwendung mit

unterschiedlichen Bohrern - Eine andere Anwendung ist nicht

erlaubt.

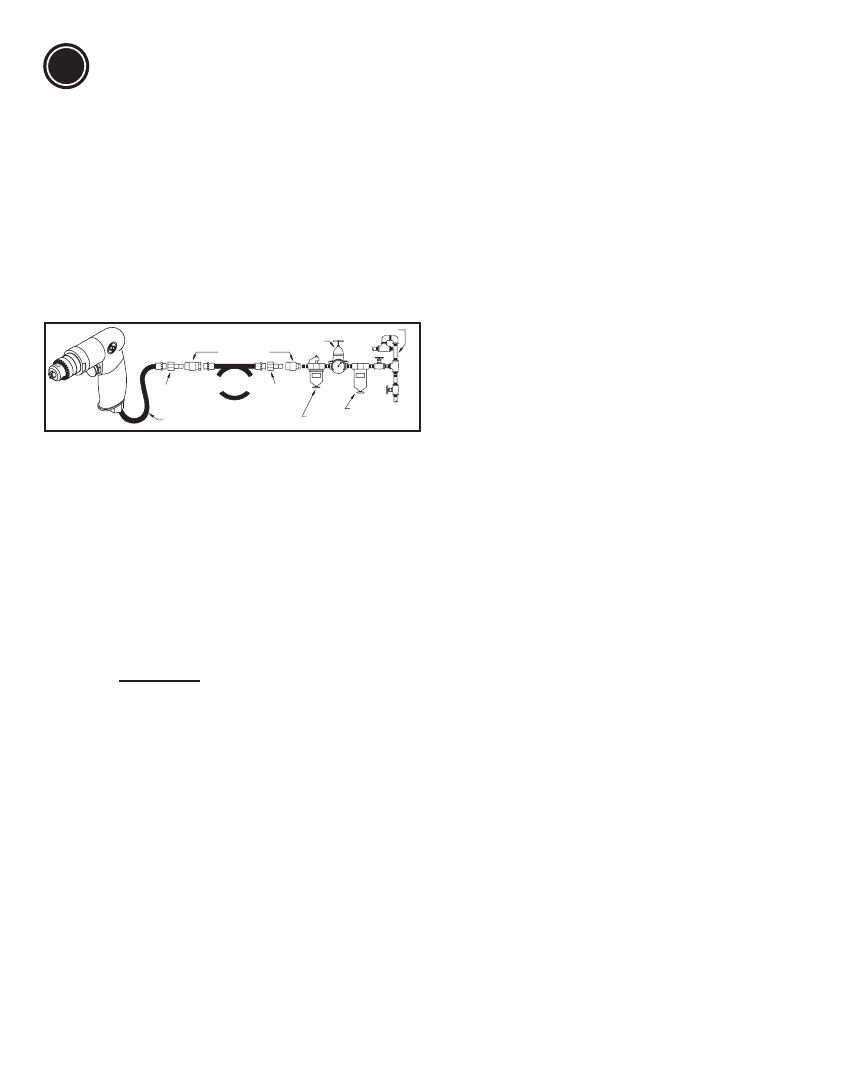

Anforderungen an die Luftversorgung

1.  Versorgen Sie das Werkzeug mit 90 psig (6,3 bar)

sauberer, trockener Luft. Ein höherer Druck vermindert die

Lebensdauer des Werkzeugs drastisch.

2.  Verbinden Sie das Werkzeug mit der Luftleitung

unter Verwendung der Röhre, des Schlauchs und der

Verbindungsstücke in den Größenangaben der Zeichnung.

Schmierung

1.  Verwenden Sie einen Luftleitungsöler mit SAE #10 Öl,

der auf zwei Tropfen pro Minute eingestellt ist. Falls kein

Luftleitungsöler verwendet werden kann, füllen Sie täglich

durch den Lufteinlaß DruckluftMotorenöl ein.

2.  Um eine vorzeitige Abnutzung der Getriebeteile zu

vermeiden, ist für eine ausreichende Schmierung zu

sorgen.

Wartung

1.  Zerlegen und prüfen Sie den Druckluftmotor und den

Fliehkraftregler alle drei Monate wenn das Werkzeug

täglich benutzt wird. Ersetzen Sie beschädigte oder

verschlissene Teile.

2.  Teile, die hohem Verschleiß ausgesetzt sind, sind in der

Teileliste unterstrichen.

3.  Um die Ausfallzeit so gering wie möglich zu halten,

empfehlen wir die Reparatursätze:

Feineinstellsatz:

 2050552613

Technische Daten

Leerlaufdrehzahl:

CP1117P60   6 000 U/min

CP1117P32   3 200 U/min

CP1117P26   2 600 U/min

CP1117P09   900 U/min

CP1117P05   500 U/min

Luftdruck 90 psi (6,3 bar)

Druckluftverbrauch: 29,5 cfm (14 l/s)

Leistung: 1 Hp (750W)

DE

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

CP1117 Serie

Bohrmaschine
