OHJEKIRJA

Konetyyppi:

12 mm:n ja 10 mm:n (1/2 tuumaa ja 3/8 tuumaa) poran

istukalla varustettu kone, jolla porataan reikiä erilaisten

poranterien kanssa - Mikään muu käyttö ei ole sallittua.

Ilmansaantivaatimukset

1.  Työkalu tarvitsee 6,3 bar (90 psi) puhdasta, kuivaa

ilmaa. Tätä korkeampi paine vähentää tuntuvasti

laitteen käyttöikää.

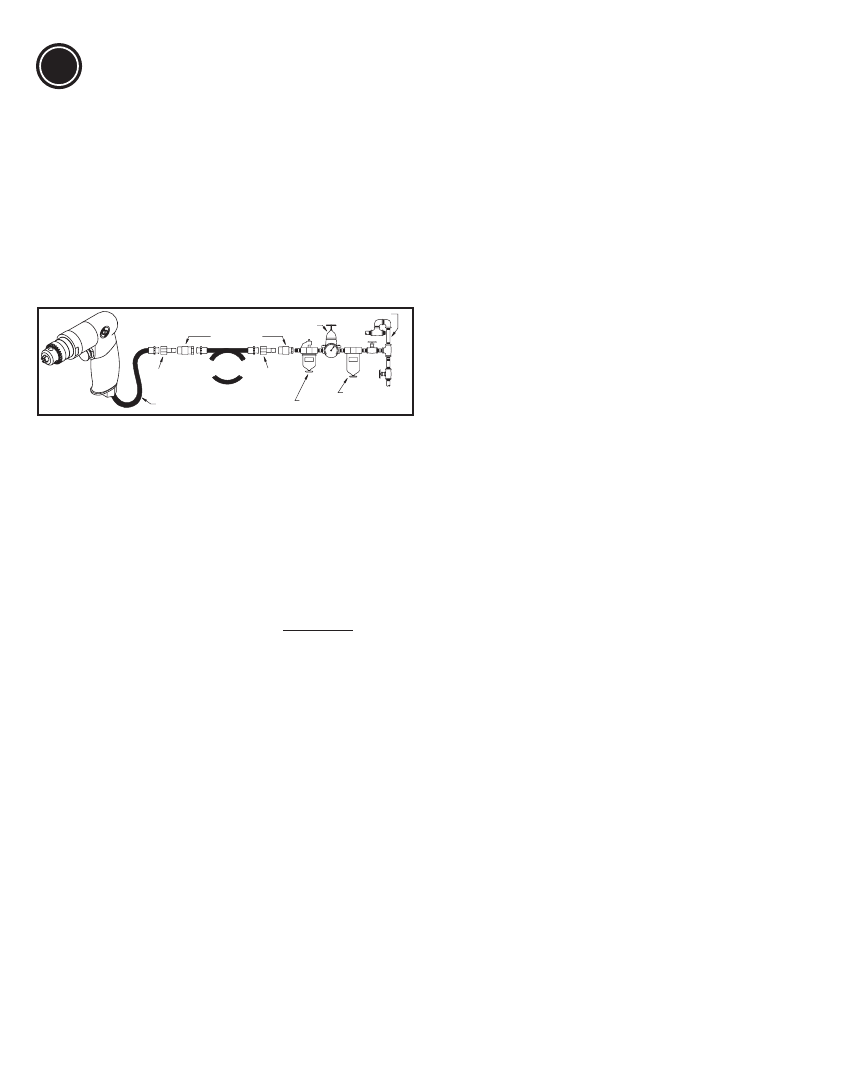

2.  Yhdistä työkaluun paineilma käyttämällä putkea, letkua

ja kaaviossa annettuja liitinkokoja.

Voitelu

1.  Käytä paineilman voitelulaitetta ja SAE 10 -öljyä, säädä

voitelu kahteen tippaan minuutissa. Jos voitelulaitetta

ei ole, laita ilma-aukkoon kompressoriöljyä kerran

päivässä.

2.  Varmista sisäisten vaihteiden riittävä voitelu pitkän

käyttöiän saamiseksi.

Huolto

1.  Pura ja tarkasta ilmamoottori ja säädin kolmen (3)

kuukauden välein, jos työvälinettä käytetään päivittäin.

Vaihda kuluneet ja vaurioituneet osat uusiin.

2.  Kulumiselle erityisen alttiit osat on alleviivattu

osaluettelossa.

3.  Suosittelemme seuraavia huoltopakkauksia,

jotta seisonta-aika jää mahdollisimman lyhyeksi:

Virityspakkaus:

 2050552613

Tekniset tiedot

Vapaalla nopeudella:

CP1117P60   6 000 RPM

CP1117P32   3 200 RPM

CP1117P26   2 600 RPM

CP1117P09   900 RPM

CP1117P05   500 RPM

Ilmanpaine 6,3 bar (90 psi)

Ilmankulutus: 29,5 cfm (14 l/s)

Teho: 1 Hp (750W)

Melu ja tärinäseloste

Melupainetaso 83 dB(A), Epävarmuus 3 dB(A),

Testi: EN ISO 15744. Äänitehoa varten lisää 11 dB(A).

Tärinä a*

m/s²

Epävarmuus k*

m/s²

CP1117P60 <2,5

-

CP1117P32 <2,5

-

CP1117P26 3,50

1,75

CP1117P09 3,68

2,71

CP1117P05  2,7

1,17

re. ISO 28927-5

Melu ja tärinäseloste

Kaikki arvot ovat ajankohtaisia tämän julkaisun

päivämääränä. Katso uusimmat tiedot osoitteesta cp.com.

Tässä ilmoitetut arvot on saatu mainittujen normien

mukaisissa laboratoriotesteissä. Ne eivät riitä riskien

määrittämiseen. Yksittäisissä työpisteissä mitatut arvot voivat

olla selosteessa mainittuja arvoja suuremmat. Todelliset

altistusarvot ja yksilöön kohdistuvat haitalliset vaikutukset ovat

yksilöllisiä. Ne riippuvat työskentelytavasta, työstettävästä

kappaleesta, työaseman rakenteesta, altistusajasta ja

käyttäjän terveydentilasta. Sen vuoksi Chicago Pneumatic

ei voi olla vastuussa tässä ilmoitettujen arvojen käytöstä

(todellisten altistusarvojen sijasta) työpisteessä vallitsevan

yksilöllisen riskin määrittämiseen ja siitä aiheutuvista

seuraamuksista, olosuhteissa, joihin emme voi millään tavalla

vaikuttaa.

Tämä työkalu saattaa aiheuttaa käden ja käsivarren HAV-

oireyhtymän ellei sitä käytetä ohjeiden mukaisesti. EU-ohje

HAV-oireyhtymän käsittelemiseksi löytyy osoitteesta

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_

Declaration_info_sheet_0111.pdf

Suositamme säännöllisiä terveystarkastuksia

tärinäaltistuksen aiheuttamien, tärinäsairauteen viittaavien

oireiden havaitsemiseksi ajoissa, jotta työnohjauksella ja

työympäristöön vaikuttavilla toimilla voidaan estää oireiden

paheneminen tulevaisuudessa.

TAKUUEHDOT

Rajoitettu  takuu:  Chicago  Pneumatic  Tool  Co.  LLC  (“CP”)  “tuotteille”

annetaan  valmistusmateriaalia  ja  työnlaatua  koskeva  yhden  vuoden

takuu  alkaen  ostopäivämäärästä.  Takuu  kattaa  ainoastaan  CP:ltä

tai  sen  valtuutetulta  edustajalta  uutena  ostetut  tuotteet.  Takuu

raukeaa,  jos  muu  kuin  CP:n  tai  sen  valtuutettu  houltoedustaja  on

vahingoittanut,  väärinkäyttänyt,  muunnellut  tai  korjannut  tuotetta.  Jos

CP:n  valmistama  tuote  osoittautuu  materiaaliltaan  tai  työnlaadultaan

vialliseksi  vuoden  kuluessa  ostopäivästä,  toimita  tuote  kulijetuskulut

ennalta  maksettuina  CP:n  tehdashuoltokeskukseen  tai  CP-tarvikkeiden

valtuutetuille  huoltoedustajalle.  Liitä  oheen  nimesi,  osoitteesi,  todistus

ostopäivämäärästä  ja  lyhyt  kuvaus  viasta.  CP  korjaa  tai  vaihtaa

viallisen  tuotteen  ilmaiseksi  valintansa  mukaan.  Korjaukset  tai  vaihto

katetaan  alkuperäisen  takuuajan  loppuun  saakka  edellä  mainituin

ehdoin.  CP:n  vastuu  ja  ostajan  korvausoikeus  tämän  takuun  puitteissa

rajoittuu  viallisen  tuotteen  korjaukseen  tai  vaihtoon.

(Tämä  takuu

korvaa  kaikki  muut  suorat  tai  epäsuorat  takuut  tai  ehdot,  mukaan

lukien  kaupaksikäyvyyttä  tai  tiettyyn  tarkoitukseen  soveltuvuutta

koskevat takuut ja ehdot. CP ei vastaa satunnaisista, välillisistä tai

muista  erityisistä  vahingoista  tai  muista  suorista  tai  epäsuorista

vahingoista,  kustannuksista  tai  kuluista  muuntoin  kuin  näissä

takuuehdoissa  ilmaistulla  tavalla.  Kukaan,  mukaan  lukien  CP:n

edustaja  tai  sen  palveluksessa  oleva  henkilö,  ei  oie  valtuutettu

lisäämään  tai  muuttamaan  tämän  rajoitetun  takuun  ehtoja  millään

tavoin.)

Alkuperäiset ohjeet

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Kaikki  oikeudet  pidätetään.  Sisällön  tai  sen  osan  valtuuttamaton  käyttö

on  kiellettyä.  Tämä  koskee  erityisesti  tavaramerkkejä,  mallinimiä,

osanumeroita  ja  piirustuksia.  Käytä  ainoastaan  valtuutettuja  osia.

Valtuuttamattomien  osien  aiheuttama  vaurio  tai  toimintahäiriö  ei  ole

Takuun tai Tuotevastuun kattama.

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

Sarja CP1117

tuuman pora
