Deklaracija o hrupu in vibracijah

Raven zvočnega tlaka 83 dB(A), merilna negotovost

3 dB(A), v skladu z EN ISO 15744. Za zvočno moč

dodajte11 dB(A).

Vrednost vibracij a*

m/s²

Merilna negotovost k*

m/s²

CP1117P60 <2,5

-

CP1117P32 <2,5

-

CP1117P26 3,50

1,75

CP1117P09 3,68

2,71

CP1117P05  2,7

1,17

re. ISO 28927-5

Deklaracija o hrupu in vibracijah

Vse vrednosti veljajo kot tekoče od datuma te izdaje. Za

najnovejše informacije obiščite stran cp.com.

Te navedene vrednosti so bile pridobljene z laboratorijskim

testiranjem v skladu z navedenimi standardi in niso

zadostne za uporabo pri oceni rizika. Vrednosti, izmerjene v

posameznih delovnih prostorih, so lahko višje od navedenih

vrednosti. Dejanske vrednosti izpostave in nevarnost za

poškodbe, ki jih izkusi posamezen uporabnik, so edinstvene

in odvisne od načina, na katerega posameznik dela,

obdelovanega kosa in zasnove delovne postaje; pa tudi od

trajanja izpostavljenosti in telesnega stanja uporabnika. Mi,

Chicago Pneumatic, ne moremo biti odgovorni za posledice

uporabe navedenih vrednosti namesto vrednosti, ki odražajo

dejansko izpostavljenost, v oceni individualnega rizika na

delovnem mestu, nad katerim nimamo nobene kontrole.

To orodje lahko ob neprimerni uporabi povzroči vibracijsko

bolezen v dlaneh in rokah. Vodič EU za obvladovanje vibracij

v dlaneh in rokah najdete na

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_

Declaration_info_sheet_0111.pdf

Priporočamo program zdravstvenega nadzora za zgodnje

odkrivanje simptomov, povezanih z izpostavljenostjo

vibracijam, da se lahko z ustreznimi organizacijskimi ukrepi

preprečijo nadaljnje poškodbe.

Originalna navodila

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Vse pravice pridržane. Vsaka nepooblaščena uporaba ali kopiranje

vsebine ali dela vsebine sta prepovedani. To se še posebno nanaša

na  tovarniške  zaščitne  znamke,  nazive  modelov,  številke  delov

in  risbe.  Uporabljajte  samo  odobrene  nadomestne  dele.  Vsaka

poškodba ali motnje v delovanju, ki so rezultat uporabe neodobrenih

nadomestnih  delov,  niso  krite  z  Garancijo  ali  Odgovornostjo  za

Izdelke.

OMEJENA GARANCIJA PROIZVAJALCA

Omejena  garancija:  “Izdelki”  družbe  Chicago  Pneumatic  Tool  Co.  LLC

(“CP”) imajo enoletno garancijo od datuma nakupa za napake v materialu

ali  slabo  izdelavo.  Ta  Garancija  je  veljavna  samo  za  nove  Izdelke,

kupljene  neposredno  od  CP  ali  njihovih  pooblaščenih  prodajalcev.

Seveda  se  ta  Garancija  ne  nanaša  na  proizvode,  ki  so  bili  zlorabljeni,

napačno uporabljani, prilagojeni ali popravljeni s strani kogarkoli drugega,

razen CP in njihovih Pooblaščenih Servisnih Zastopnikov. V primeru, da

se  v  roku  enega  leta  od  nakupa  CP  Izdelek  izkaže  za  slabo  izdelanega

ali ima napake v materialu, ga vrnite v katerikoli servisni oddelek tovarne

CP  ali  v  Pooblaščeni  servisni  Center  za  orodja  CP.  Poštnina  mora  biti

plačana vnaprej. Priložite svoje ime in naslov, ustrezno dokazilo o datumu

nakupa in kratek opis hibe ali okvare. CP bo, po lastni izbiri, brezplačno

popravil  ali  nadomestil  okvarjene  Izdelke.  Popravila  in  zamenjava  so

zajamčena  tako,  kot  je  navedeno  zgoraj,  za  preostali  čas  garancijske

dobe. Izključna odgovornost družbe CP in vaše izključno pravno sredstvo

pod to Garancijo sta omejeni na popravilo ali nadomestitev okvarjenega

Izdelka.

(Ne  obstajajo  nobena  druga  Jamstva,  ne  izrecna  in  ne

nakazana,  in  družba  CP  ni  odgovorna  za  naključno,  posledico  ali

posebno škodo, ali kakršnokoli drugačno škodo, stroške ali izdatke;

z izjemo stroškov popravila ali zamenjave, kot je to opisano zgoraj.)

NAVODILA ZA UPORABO

Vrsta stroja:

Pnevmatsko orodje, opremljeno z 1/2” in 3/8” vpenjalno

glavo za uporabo z različnimi svedri za vrtanje lukenj.

Nobena druga uporaba ni dovoljena.

Zahteve za dovod zraka

1.  Orodje oskrbite s 90 psig (6,3 bara) čistega, suhega

zraka. Višji pritisk bo drastično zmanjšal življenjsko dobo

orodja.

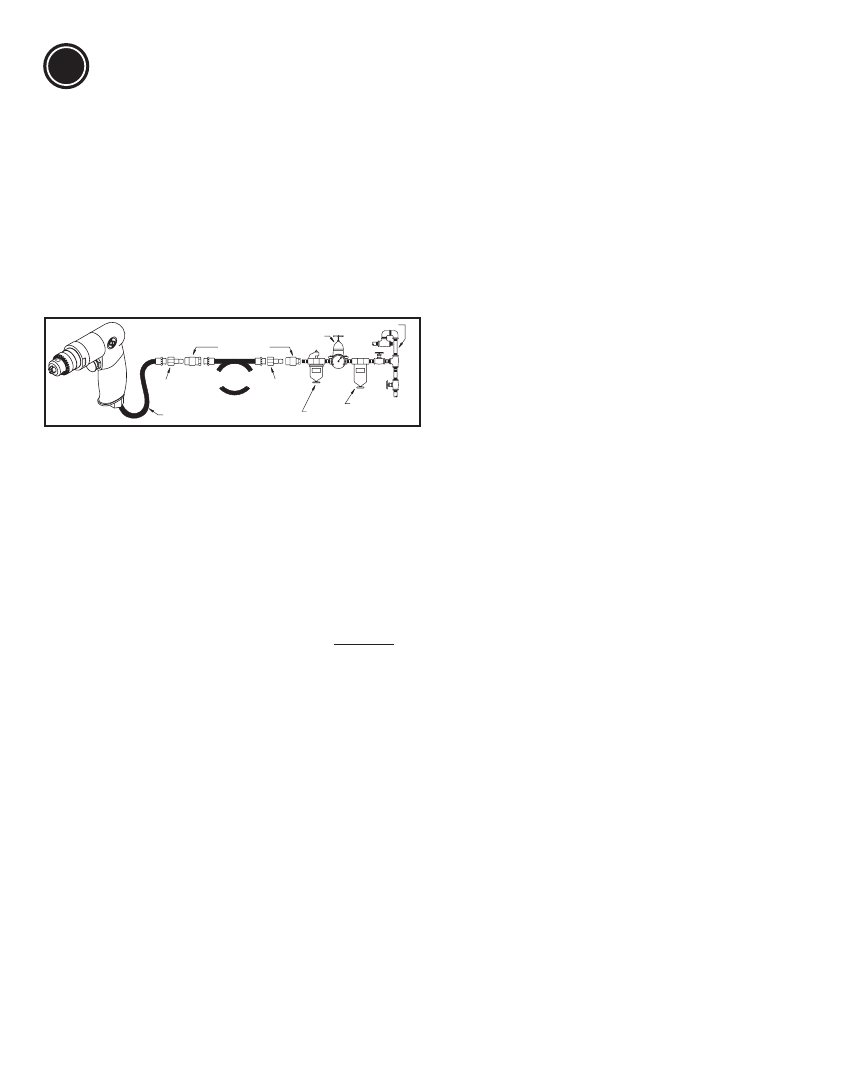

2.  Orodje povežite z zračnim vodom z dovodno cevjo,

gumijasto cevjo in fazono velikosti, kakršne so prikazane

v diagramu spodaj.

Mazanje

1.  Uporabite maznico za zračni vod z oljem SAE #10,

prilagojeno na dve kaplji na minuto. V primeru, da ne

morete uporabiti maznice za zračni vod, v odprtino

enkrat dnevno dodajte pnevmatično motorno olje.

2.  Za dolgo življenjsko dobo zagotovite, da so notranji

zobniki dovolj podmazani.

Vzdrževanje

1.  Orodje razstavite in preglejte vsake tri (3) mesece, če

je v uporabi vsak dan. Okvarjene ali obrabljene dele

nadomestite z novimi.

2.  Deli, ki se hitro obrabijo, so v spisku delov

podčrtani

.

3.  Da bi zmanjšali čas, ko orodje ni zmožno delovati, na

minimum, priporočamo naslednje servisne komplete:

Komplet za popravilo:

 2050552613

Tehnični podatki

Prosti tek:

CP1117P60   6 000 obratov/minuto

CP1117P32   3 200 obratov/minuto

CP1117P26   2 600 obratov/minuto

CP1117P09   900 obratov/minuto

CP1117P05   500 obratov/minuto

Zračni pritisk 90 psi (6,3 bara)

Poraba zraka: 29,5 cfm (14 l/s)

Moč: 1 Hp (750W)

slovenščina

(Slovenian)

SL

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

CP1117 Serija

Vrtalniki
