Gürültü ve Titreşim Beyanı

Ses basınç seviyesi 83 dB(A), Değişkenlik aralığı 3 dB(A),

EN ISO 15744 standartlarına uygun. Ses gücü için

11 dB(A) ekleyin.

Titreşim değeri

 a*

m/s²

Değişkenlik aralığı k*

m/s²

CP1117P60

<2,5

-

CP1117P32

<2,5

-

CP1117P26

3,50

1,75

CP1117P09

3,68

2,71

CP1117P05

2,7

1,17

re. ISO 28927-5

Gürültü ve Titreşim Beyanı

Tüm değerler bu yayının tarihi itibarıyla günceldir. En son

bilgiler için lütfen cp.com’u ziyaret ediniz.

Bildirilen bu değerler adı geçen standartlara uygun olarak

laboratuar tipi testlerden elde edilen değerlerdir ve risk

değerlendirmesi kullanımına uygun değildir. Özel iş yerlerinde

ölçülen değerler, açıklanan değerlerden daha yüksek olabilir.

Gerçek maruz kalma değerleri ve bireysel kullanıcı tarafından

tecrübe edilen zarar görme riski benzersizdir ve kullanıcının

çalışma şekline, işlenecek parçaya ve iş istasyonunun

yapısının yanı sıra maruz kalma süresi ile kullanıcının fiziksel

durumuna bağlıdır.

Bizler, Chicago Pneumatic olarak, kontrolü elimizde olmayan

bir iş yeri durumundaki özel risk değerlendirmesinde gerçek

maruz kalmayı yansıtan değerler yerine bildirilen değerlerin

kullanılmasının sonuçlarından sorumlu tutulamayız.

Bu araç uygun kullanılmadığında, titreşime bağlı el-kol

hastalık belirtilerine yol açabilir. El-kol titreşim kontrolü ile ilgili

bir AT klavuzu aşağıdaki adreste mevcuttur: www.pneurop.

eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

İleride olabilecek sakatlıkların önlenmesine yönelik olarak

yönetim usullerinde değişiklik yapılabilmesi için gürültü veya

titreşime maruz kalmakla ilgili olabilecek belirtilerin erken

teşhisini sağlayacak bir sağlık gözetim programını önerilir.

ÜRETİCİ SINIRLI GARANTİSİ

Sınırlı Garanti: Chicago Pneumatic Tool Co. LLC (“CP”) “Ürünleri”, satın

alındığı tarihten itibaren bir yıl süre ile malzeme ve işçilikteki tüm hatalara

karşı  garantilidir.  Bu  Garanti  yalnızca  CP  ya  da  yetkili  satıcılarından

satın alınan yeni Ürünler için geçerlidir. Elbette, bu Garanti, kötü şekilde

kullanılmış, hatalı kullanılmış, modifiye edilmiş ya da CP veya onun Yetkili

Servis Temsilcileri dışında bir başkası tarafından tamir edilmiş ürünler için

geçerli olmayacaktır. Bir CP ürününde satın alındığı tarihten itibaren bir yıl

içerisinde malzeme ya da işçilik hatası bulunursa, bunu CP Fabrika Servis

Merkezine veya CP aletlerinin Yetkili Servis Merkezine, ön ödemeli nakliye

ile  adınızı  ve  adresinizi,  satın  alma  belgesi  ve  hatanın  kısa  bir  tanımını

ekleyerek  gönderin.  CP,  kendi  takdirine  göre,  hatalı  Ürünleri  ücretsiz

olarak tamir edecek ya da değiştirecektir. Tamir ve değiştirmeler de yukarı

da  açıklandığı  şekilde  orijinal  garanti  süresinin  kalan  kısmı  boyunca

garantili  olacaktır.  CP’nin  bu  Garanti  kapsamındaki  tek  yükümlülüğü  ve

sizin tek çözüm yolunuz hatalı Ürünün tamiri ya da değişimi ile sınırlıdır.

(Açık ya da Zımni Başka Hiç Bir Garanti Bulunmamaktadır. CP; Arızi,

Kazara, Özel Hasarlar ya da Diğer Hasarlar ile Yukarıda Tanımlanan

Tamir  ya  da  Değişim  Maliyet  ya  da  Masrafı  dışında  Başka  Hiç  Bir

Maliyet veya Masraftan Sorumlu Tutulamayacaktır).

Özgün Talimatlar

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Her  hakkı  saklıdır.  İçeriğin  ya  da  bunların  bir  kısmının  izinsiz

kullanımı  veya  kopyalanması  yasaktır.  Bu  özellikle  ticari

markalar,  model  isimleri,  parça  numaraları  ve  çizimler  için

geçerlidir. Yalnızca izin verilen parçaları kullanın. İzin verilenler

dışındaki parçaların kullanımı sonucu oluşan hasar ya da arıza

Garanti ya da Ürün Sorumluluğu kapsamında değildir.

KULLANIM KILAVUZU

Makine Tipi:

El aleti, değişik boyutlarda delik açmakta kullanılacak

çeşitli matkap uçlarını takmak üzere 12mm ve 10mm

(1/2 inç ve  3/8 inç) boyutlu bir sıkma kovanı ile birlikte

gelir – Sıkma kovanı başka amaçlarla kullanılamaz.

Hava Kaynağı Gereklilikleri

1.  Alete 90 psig (6,3 bar) temiz ve kuru hava verin. Daha

yüksek basınç alet ömrünü önemli ölçüde kısaltacaktır.

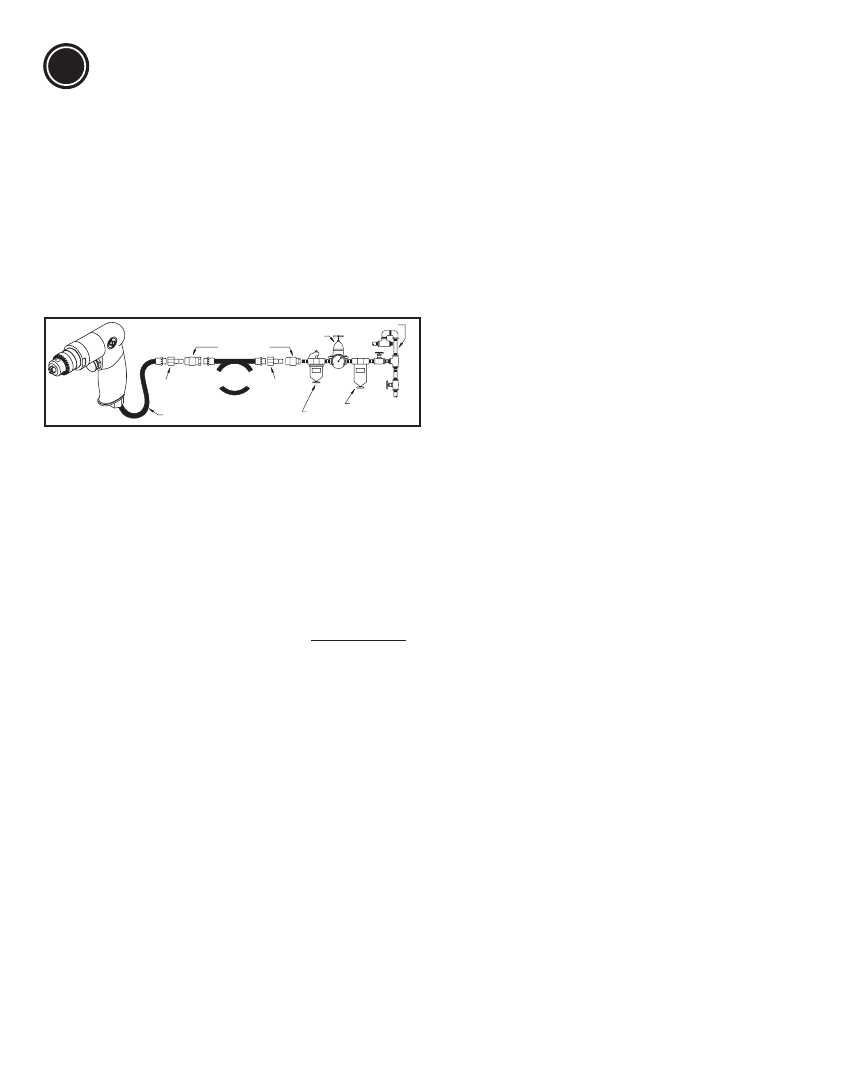

2.  Aleti, aşağıdaki şemada gösterilen boru, hortum ve

bağlantı aletleri boyutlarını kullanarak hava hattına

bağlayın.

Yağlama

1.  SAE#10 yağı kullanan ve dakikada iki damlaya

ayarlanmış bir hava hattı yağlayıcısı kullanın. Hava

hattı yağlayıcısı kullanılamıyorsa, girişine günde bir kez

motor yağı ekleyin.

2.  Uzun ömür için iç dişlilere yeterli uygun yağlayıcı

uygulayın.

Bakım

1.  Eğer alet her gün kullanılıyorsa, üç (3) ayda bir aleti

söküp inceleyin. Hasar gören ve aşınan parçaları

değiştirin.

2.  Çok aşınan parçalar, parça listesinde vurgulanmıştır

.

3.  Arızalanmaları minimumda tutmak için aşağıdaki servis

kitleri önerilir:

Ayar Kiti:

 2050552613

Teknik Veriler

Boşta hız:

CP1117P60   6 000 RPM

CP1117P32   3 200 RPM

CP1117P26   2 600 RPM

CP1117P09   900 RPM

CP1117P05   500 RPM

Hava Basıncı 90 psi (6,3 bar)

Hava Tüketimi: 29,5 cfm (14 l/s)

Güç: 1 Hp (750W)

Türkçe

(Turkish)

TR

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

CP1117 Seri

Matkaplar
