Русский

(Russian)

RU

Заявленные шумовые и вибрационные

характеристики

Уровень звукового давления 83 dB(A), Неопределенность

3 дБА в соответствии с EN ISO 15744. Для нормирования

акустической энергии добавьте 11 дБ(A).

Вибрационное

ускорение

 a*

m/s²

Неопределенность k*

m/s²

CP1117P60

<2,5

-

CP1117P32

<2,5

-

CP1117P26

3,50

1,75

CP1117P09

3,68

2,71

CP1117P05

2,7

1,17

re. ISO 28927-5

Заявленные шумовые и вибрационные характеристики

Все значения являются действительными на дату настоящей

публикации. Для получения дальнейшей информации посетите

веб-сайт cp.com.

Эти заявленные параметры были получены при испытаниях,

проведенных в лабораторных условиях и соответствующих

указанным стандартам, и недостаточны для использования в

оценках риска. Параметры, измеренные на индивидуальных

рабочих местах, могут иметь более высокие значения по сравнению

с заявленными значениями. Фактические параметры воздействия

и риск причинения вреда отдельным лицам носят индивидуальный

характер и зависят от приемов работы, обрабатываемой заготовки и

особенностей рабочего места, а также от длительности воздействия

и физического состояния пользователя. Наша компания, Chicago

Pneumatic, не может нести ответственность за последствия

использования заявленных параметров, а не параметров,

отражающих фактическое воздействие, в оценке риска в ситуации,

которая создается на индивидуальном рабочем месте и которая

находится вне нашего контроля.

При неправильной работе с этим инструментом он может

вызвать вибрационный синдром рук/кистей. Рукомендации EU по

вибрационному синдрому рук/кистей можно найти здесь:

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

Мы рекомендуем программу контроля за здоровьем, которая

обеспечивает раннее обнаружение симптомов вредного

воздействия вибрации и позволяет своевременно пересмотреть

процеду ры обслуживания, чтобы предотвратить дальней-шее

ухудшение.

ОГРАНИЧЕННАЯ ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

Ограниченная  гарантия:  На  “Продукты”  компании  Chicago  Pneumatic  Tool  Co.

LLC  (в  дальнейшем  -  “компания  CP”)  распространяется  гарантия  отсутствия

дефектов  материалов  и  производственных  дефектов  сроком  1  год  со  дня

приобретения.  Настоящая  Гарантия  распространяется  только  на  Продукты,

приобретенным  в  новом  состоянии  у  компании  CP  или  у  ее  уполномоченных

торговых  посредников.  Безусловно  настоящая  Гарантия  не  распространяется  на

продукты,  которые  использовались  не  по  назначению  или  с  нарушением  правил,

подвергались изменению или ремонту не компанией CP или ее уполномоченными

обслуживающими  представителями,  а  иными  лицами.  Если  в  течение  1  года

после  покупки  у  Продукта  компании  CP  выявляется  дефект  материала  или

производственный дефект, такой продукт следует возвратить в любой сервисный

центр завода компании CP или уполномоченный сервисный центр, обслуживающий

инструменты компании CP, оплатив транспортные расходы и приложив к посылке

сведения  о  ваших  имени  и  адресе,  достаточное  доказательство  даты  покупки  и

краткое  описание  дефекта.  Компания  CP  может  по  своему  выбору  бесплатно

отремонтировать  или  заменить  дефектный  Продукт.  Производство  ремонтных

работ  или  замена  в  описанном  выше  порядке  гарантируется  на  весь  остаток

первоначального  гарантийного  периода.  Исключительная  ответственность

компании  CP  и  ваше  исключительное  право  на  компенсацию  по  условиям

настоящей Гарантии ограничивается ремонтом или заменой дефектного Продукта.

(Компания  CP  не  дает  никаких  иных  гарантий,  выраженных  в  явном  виде

или  подразумеваемых,  и  не  должна  нести  ответственность  за  случайные,

косвенные,  фактические  или  любые  иные  убытки,  затраты  или  издержки,

исключая затраты на ремонт или замену в описанном выше порядке.)

Оригинальная инструкция по эксплуатации

Copyright 2011, Chicago Pneumatic Tool Co. LLC

Все  права  защищены.  Всякое  несанкционированное  использование  или

копирование  всего  или  части  содержания  настоящего  документа  запрещается.

Этот  запрет  распространяется  в  частности  на  товарные  знаки,  обозначения

моделей,  каталожные  номера  и  чертежи.  Используйте  исключительно  детали,

официально разрешенные изготовителем. Действие гарантийных обязательств или

ответственности  за  продукт  не  распространяется на  случаи  любого  повреждения

или  отказа  в  работе,  вызванного  применением  деталей,  не  относящихся  к

официально разрешенным изготовителем.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Тип машины:

Механизированный инструмент снабжен зажимным

патроном на 1/2 дюйма и 3/8 дюйма дюйма для

использования с различными сверлами при сверлении

отверстий – Использование не по назначению не

допускается.

Требования к снабжению воздухом

1.  Подводите к инструменту чистый и сухой воздух под

избыточным давлением 90 фунт-сил/кв. дюйм (6,3

бара). Более высокое давление резко сокращает срок

службы инструмента.

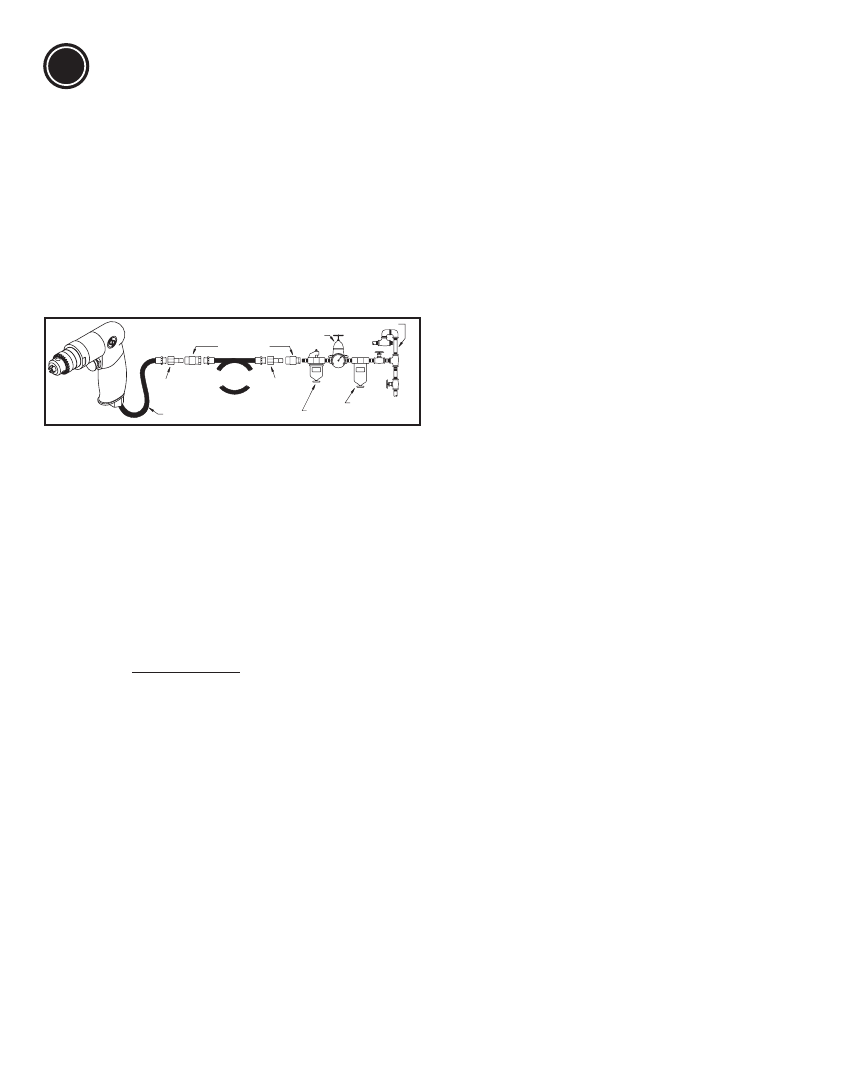

2.  Инструмент присоединяется к воздушной магистрали

при помощи трубной обвязки, шланга и изделий

арматуры, размеры которых указаны на схеме

Смазка

1.  Используйте маслёнку пневмомагистрали,

заправленную маслом SAE #10 и настроенную на

подачу двух капель в минуту. Если использование

маслёнки пневмомагистрали невозможно, раз в

день добавляйте во впускной канал масло для

пневматических двигателей.

2.  Для продления срока службы следует обеспечить

надлежащую смазку шестерней встроенного редуктора.

Техническое обслуживание

1.  При ежедневном использовании станка, разбирайте

и осматривайте его раз в 3 (три) месяца. Заменяйте

поврежденные или изношенные детали.

2.  В спецификации быстроизнашивающиеся детали

выделены подчеркиванием

.

3.  Для достижения минимальной длительности простоя

оборудования рекомендуется пользоваться указанными

ниже комплектами для технического обслуживания:

Регулировочный комплект:

 2050552613

Технические данные

Частота вращения на свободном ходе:

CP1117P60   6 000 мин-1

CP1117P32   3 200 мин-1

CP1117P26   2 600 мин-1

CP1117P09   900 мин-1

CP1117P05   500 мин-1

Давление воздуха 90 фунт-сил/кв. дюйм (6,3 бара)

Расход воздуха: 29,5 cfm (14 l/s)

Мощность: 1 Hp (750W)

1/2" (12mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

3/8" (10mm)

130

90

0

Сверлильное оборудование серии

Модель CP1117
