Montering

Opplading av batteriet



Bruk kun ladeapparatene som er angitt på tilbehørssi-

den.

Kun disse ladeapparatene er tilpasset til Litium-ion-

batteriet som er innebygget i elektroverktøyet.

Merk:

Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet
før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-
den forkortes. Det skader ikke batteriet å avbryte oppladin-
gen.

Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-
on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-
tøyet beveger seg ikke lenger.



Trykk etter automatisk utkobling av elektroverktøyet

ikke videre på på-/av-bryteren.

Batteriet kan ta skade.

Batteriet er utstyrt med en NTC-temperaturovervåking, som
kun aksepterer en opplading i i temperaturområdet mellom
0 ° C og 45 ° C. Slik oppnås en lang levetid for batteriet.

Følg informasjonene om kassering.

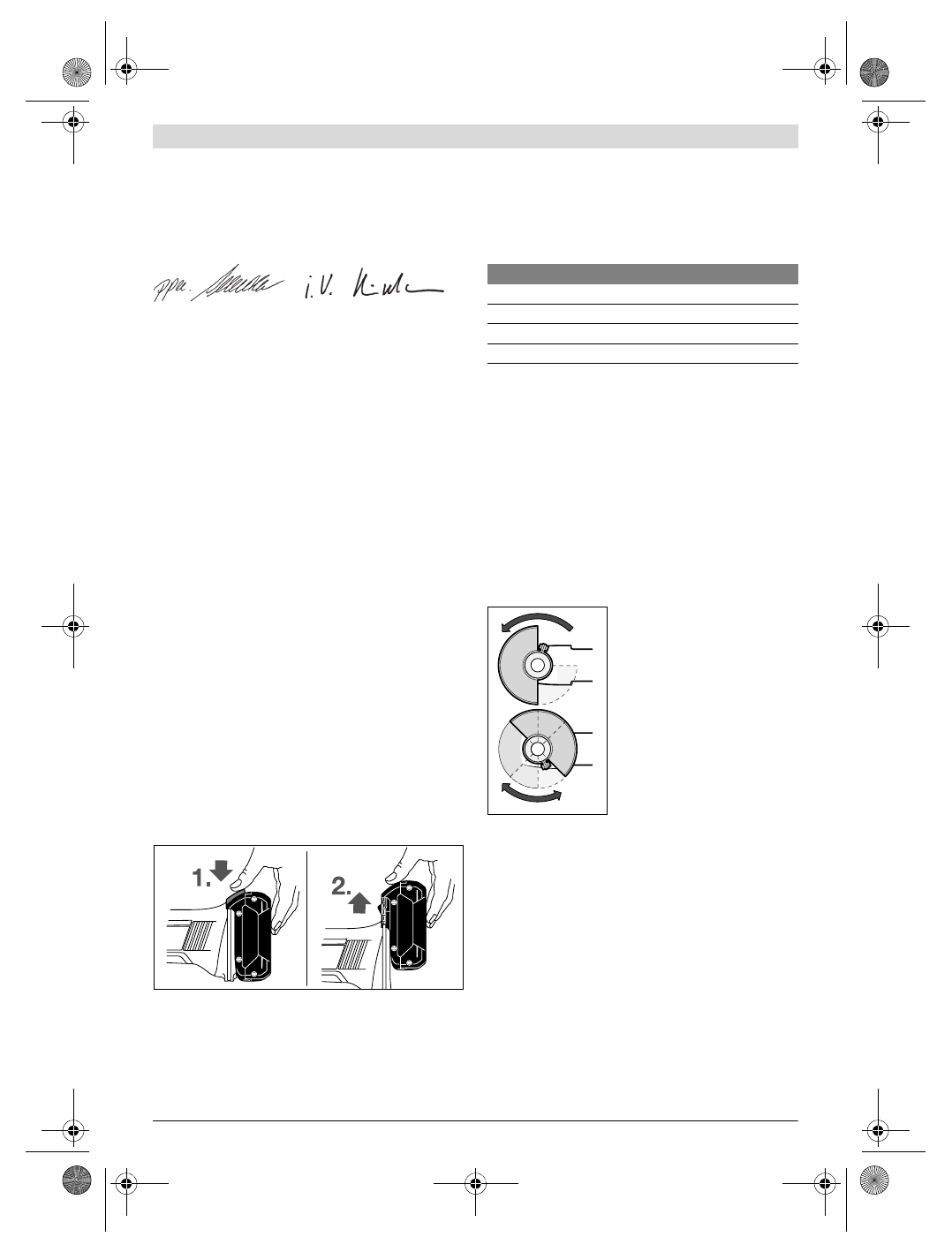

Fjerning av batteriet

Batteriet

5

 har to låsetrinn som skal hindre at batteriet faller

ut ved utilsiktet trykking av batteri-opplåsingstasten

6

. Så len-

ge batteriet er satt inn i el-verktøyet, holdes det i posisjon av
en fjær.

Til fjerning av batteriet

5

 trykker du opplåsingstasten

6

 og

trekker batteriet fremover ut av elektroverktøyet.

Ikke bruk

makt.

Batteri-ladeindikator (se bilde A)

De tre grønne LED ene til batteri-ladetilstandsindikatoren

24

viser batteriets

5

 ladetilstand. Av sikkerhetsgrunner kan lade-

tilstanden kun sjekkes når elektroverktøyet ikke går.

Trykk på tasten

23

 for å vise ladetilstanden. Dette er også mu-

lig når batteriet

5

 er tatt ut.

Hvis det ikke lyser en LED etter trykking av tasten

23

 er batte-

riet defekt og må skiftes ut.

Montering av beskyttelsesinnretninger



Ta batteriet ut av elektroverktøyet før alle arbeider på

elektroverktøyet utføres (f. eks. vedlikehold, verktøy-

skifte osv.) hhv. ved transport og oppbevaring.

Det er

fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.

Merk:

Etter brudd på slipeskiven i løpet av driften eler skader

på festeinnretningene på vernedekselet/på elektroverktøyet
må elektroverktøyet straks sendes inn til kundeservice,
adresser se avsnittet «Kundeservice og rådgivning ved bruk».

Vernedeksel til sliping

Sett vernedekselet

10

 på spindel-

halsen. Tilpass vernedekselets

10

stilling til arbeidssituasjonens krav.
Lås vernedekselet

10

 ved å trekke

fast låseskruen

9

 med umbrakon-

økkelen

4

.



Innstill vernedekselet 10 slik at gnistene ikke fyker

mot brukeren.

Merk:

 Kodeknastene på vernedekslet

10

 sørger for at det kun

kan monteres et passende vernedeksel på elektroverktøyet.

Vernedeksel til kapping



Ved kapping med bakelitt-bundede slipemidler må du

alltid bruke vernedekselet 16.



Ved kapping i stein må du sørge for en tilstrekkelig

støvavsuging.

Vernedekselet til kapping

16

 monteres på samme måte som

vernedekselet til sliping

10

.

Avsugdeksel til kapping med føringssleide

Avsugdekselet til kapping med føringssleide

26

 monteres på

samme måte som vernedekselet til sliping

10

.
